TRIX Systems Mobile Station Mode D'emploi page 4

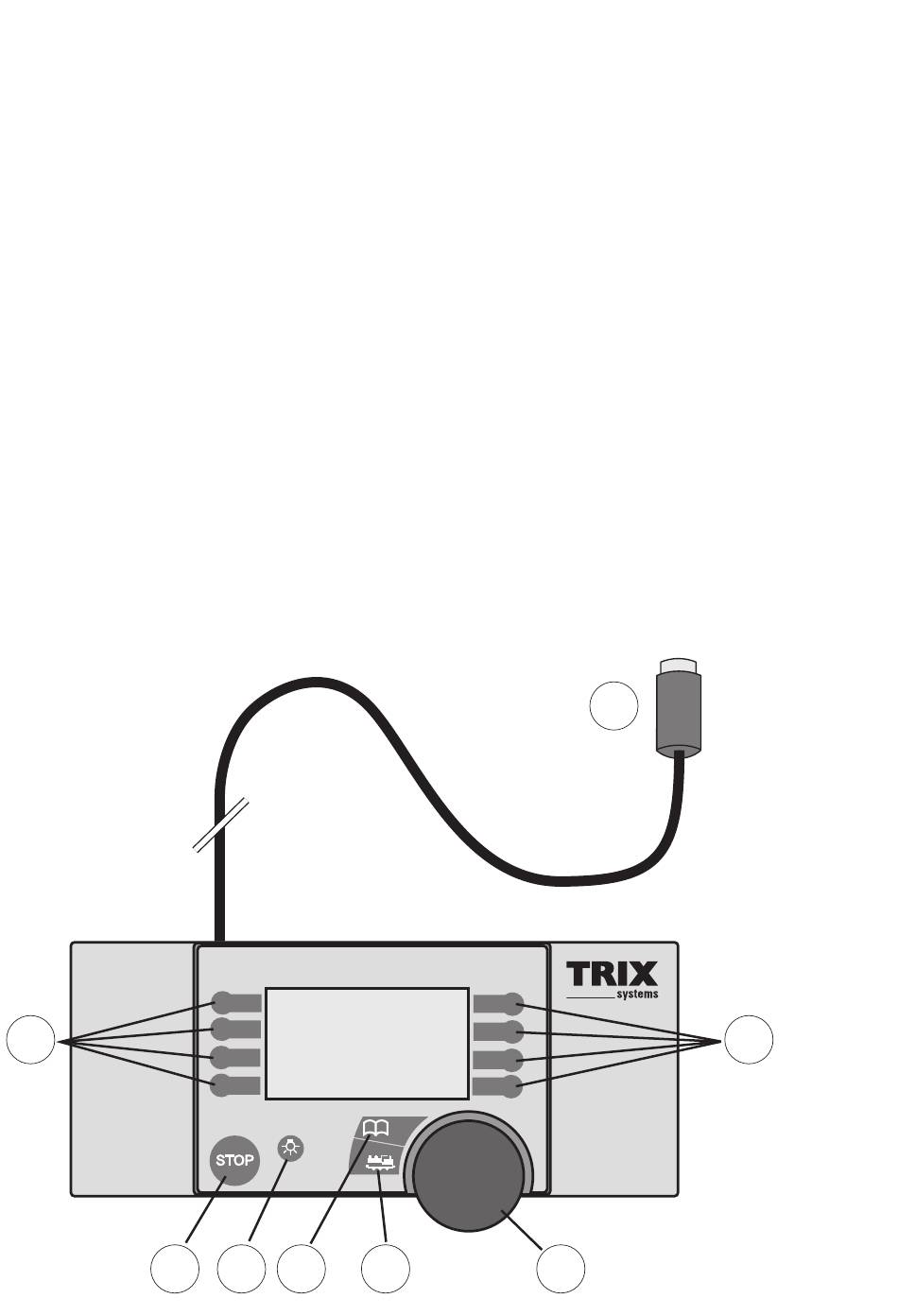

Die Bedienoberfläche
1 Drehregler (DR/CC)
2 Taste Lok (OK)
3 Taste Menü / ESC
4 Taste Beleuchtung
5 Taste STOP
6 Funktionstasten
links die Tasten F1 bis F4
rechts die Tasten F5 bis F8
7 Anschlusskabel
Das Display
I Anzeige des Loktyps
II Textfeld
III Anzeige der Funktionen (Siehe S 6)
IV Anzeige der Geschwindigkeit
V Anzeige der Fahrtrichtung
VI Anzeige des Betriebssystems
VII Kein Fahrbetrieb möglich
6
5
4
ESC
OK
4 3 2
The Surface for Controls
1 Control Knob (DR/CC)
2 Locomotive (OK) Button
3 Menu / ESC Button
4 Headlights / Marker Lights Button
5 STOP Button
6 Function Buttons
the left buttons F1 to F4
the right buttons F5 to F8
7 Connecting Cable
The Display
I Display for the Locomotive Type
II Text Field
III Display for the Functions (see Pg. 6)
IV Display for the Speed
V Display for the Direction of Travel
VI Display for the Operating System
VII No locomotive operations possible
