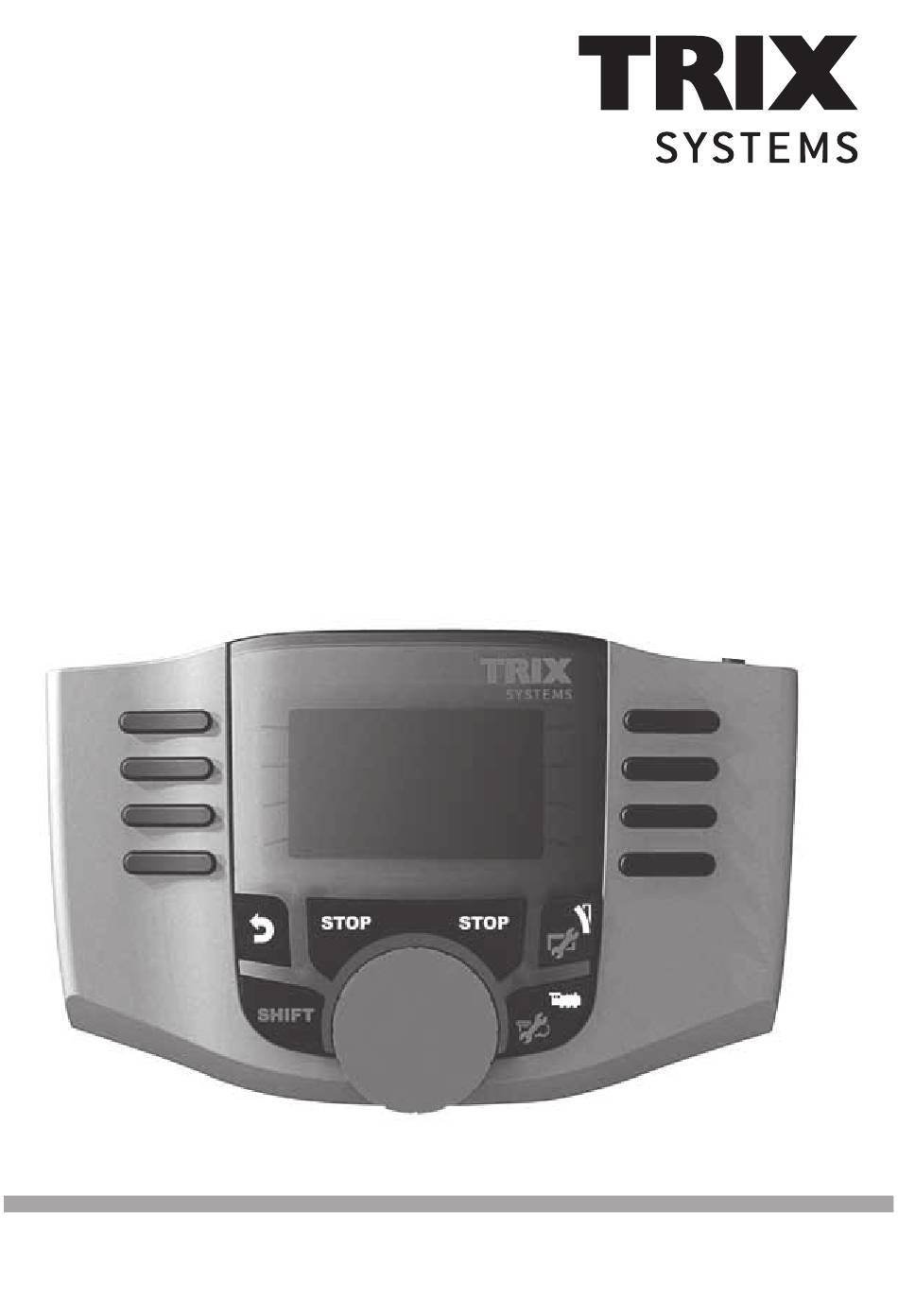

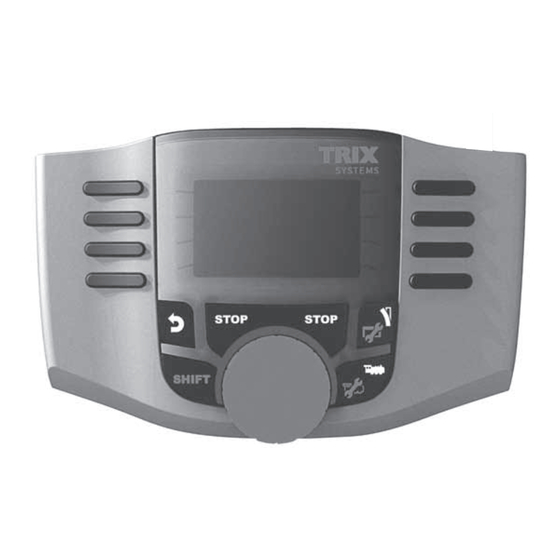

Manuel d'instruction
Mobile Station
66950

Publicité

Table des Matières
loading

Manuels Connexes pour TRIX Systems 66950

Sommaire des Matières pour TRIX Systems 66950

  • Page 1 Français Nederlands Manuel d‘instruction Mobile Station 66950...

  • Page 2: Table Des Matières

    Sommaire Page Mobile Station Mobile Station Branchement Menu, fonction des touches Choix de la langue Création et configuration d’une locomotive Conduite, fonction des touches Création d’une locomotive avec carte loco Identification d’une locomotive Locomotive mfx Locomotive issue d’une base de données Création manuelle d’une locomotive Configuration d’une locomotive Keyboard...

  • Page 3: Mobile Station

    Mobile Station La Mobile Station sert à commander un train miniature et peut être utilisée pour les échelles HO/N/1. Propriétés de la Mobile Station : • Protocoles numériques : Märklin Motorola, mfx, DCC conformément aux normes NMRA/NEM • Conduite d‘une locomotive ( adresses 1 - 255, 1 - 9999) �...
  • Page 4 Menu Navigation à l’écran Sélection ou sélection Locomotive active Confirmation Revenir en arrière Articles électromagnétique Stop +Shift (menu) Shift Sélection de la loco Régulateur de marche +shift (configuration de locos) Inversion du sens de marche Mobile Station : paramètres personnels Langue appuyez sur Shift, uis sur �����...

  • Page 5: Création Et Configuration D'une Locomotive

    Création Symbole et nom de la loco Sélection Câble de Sélection raccordement Espace mémoire Liste locos ; occupé Espace mémoire Liste locos ; libre Articles électromagnétiques Stop Shift Sélection de la locomotive Régulateur de marche Inversion du sens de marche Sélection rapide de la loco : Shift+régulateur de marche Création d’une locomotive Cette touche permet de sélectionner l’espace mémoire dans la liste des...

  • Page 6: Identification D'une Locomotive

    Identifikation d’une locomotive Seule la locomotive à reconnaître doit se trouver sur le réseau. Recherchez un espace mémoire libre en appuyant (éven- tuellement plusieurs fois) sur cette touche. Sélection : Reconnaître Recherche de la locomotive en cours La locomotive a été identifiée, reprise dans la liste et peut être exploitée.
  • Page 7 Enregstrement d‘une loco mfx � Placez votre locomotive avec decodeur mfx sur la voie. La loco s´enregistre conformément aux «clignote» durant illustrations suivantes. l’enregistrement. Reconnaissance de la loco mfx, les données sont chargées. Espace mémoire libre dans la liste des loco- motives.

  • Page 8: Création Manuelle D'une Locomotive

    Pour sélectionner : ����� ou bien : faire défiler Sélectionnez l’une de vos locomotives dans la base de données. Ceci fonctionne uniquement si la configuration d’usine de la locomotive n’a pas été modifiée. La locomotive a été reprise dans la liste et peut être exploitée.
  • Page 9 Sélection : définition manuelle Pour sélectionner : faire défiler Sélection : par ex. MM2 Les étapes suivantes sont les mêmes pour tous les types décodeur. La sélection du décodeur est déterminante pour le traitement ultérieur de la loco. Pour les décodeurs programmables par ex., la modification de l‘adresse doit également être transmise à...
  • Page 10 Confirmez le nom Pour sélectionner : faire défiler Pointez la sélection La locomotive a été reprise dans la liste et peut être exploitée. Rouler Les locomotives créées peuvent désormais être commandées à partir du régulateur de marche et les fonctions disponibles peuvent être activées via les touches correspondantes. Commutation des fonctions f0 - f3...

  • Page 11: Protocole Pour Les Articles Électromagnétiques

    Keyboard Passer au Keyboard Adresse Keyboard 1 à 320 Adresse (–) Consulter Adresse (+) Consulter Commutation des Commutation des articles électro- articles électro- magnétiques magnétiques Locomotive active Stop Shift + Setup Shift Mode conduite Régulateur de marche Inversion du sens de marche Shift+régulateur de marche Sélection rapide du Keyboard Protocole pour les articles électromagnétiques Vous pouvez ici définir le protocole de données devant être utilisé...
  • Page 12 Keyboard Les 320 adresses pour articles électromagnétiques disponibles s‘affi chent alors avec les symboles standard. Si la Mobile Station est reliée à une Central Station, les articles électromagnétiques sont affi chés avec les symboles utilisés sur cette dernière (exceptés les plaques tournantes et les signaux lumineux.

  • Page 13: Configuration D'une Locomotive

    Configuration d’une locomotive Ce menu sert à personnaliser la configuration de la locomotive, resp. du décodeur. Vous pouvez en effet modifier l‘adresse ou le nom de la loco ainsi que tous les paramètres CV. Pour connaître l’étendue des modifications possibles dans ce menu, reportez-vous à la notice d’utilisation de votre loco ou de votre décodeur.
  • Page 14 Sélection : symbole loco Procédure : voir page 10 Fonctions Veuillez vérifier dans la notice d’utilisation de votre loco si ce paramétrage est possible. Sélection : fonction loco Sélection : fonction F1 Sélection : symbole Confirmez la sélection ����� Sélection : momentanée Sélection : permanente Sélection : durée...
  • Page 15 Vitesse maximale/Vitesse minimale Veuillez vérifier dans la notice d’utilisation de votre loco si ce paramétrage est possible. Sélection : Vmax Sélection Sélection Confirmez la sélection Sélection : Vmin Sélection Sélection Confirmez la sélection Temporisation d’accélération et de freinage Veuillez vérifier dans la notice d’utilisation de votre loco si ce paramétrage est possible. Sélection : ACC Temporisation d’accélération...
  • Page 16 Sélection : Dec Temporisation de freinage Sélection Sélection Confirmez la sélection Volume Veuillez vérifier dans la notice d’utilisation de votre loco si ce paramétrage est possible. Sélection : Vol Sélection Sélection Confirmez la sélection La sélection suivante est possible uniquement pour les locomotives dotées d’un décodeur DCC ���...
  • Page 17 Programmation d‘une locomotive ��� Sélection : programmation d’une locomotive Sélection Sélection Confirmez la sélection Commencez par déterminer la valeur CV à traiter (selon la notice d‘utilisation de votre décodeur/lo- comotive) et confirmez la sélection. La valeur CV recherchée est d’abord chargée ; vous pouvez ensuite la modifier et confirmer.

  • Page 18: Réinitialiser Loco

    Réinitialiser Loco Sélection : Réinitialiser Loco Sélection: Non ou Oui Cette fonction déclenche un reset du décodeur de locomotive (voir les in- structions du décodeur de locomotive) Menus Information appuyez sur Shift, uis sur ����� Sélection : information Pour obtenir des informations : faire défiler Vous obtiendrez ici des renseignements sur le numéro de série, la version logicielle, la version maté-...
  • Page 19 Central Station 60213/60214 Possibilités de raccordement à une Central Station Le câble d’adaptation 610479 peut également Terminal être utilisé pour une autre 60125 Mobile Station (alternati- ve au terminal).

  • Page 20: Reprise D'une Locomotive

    Reprise d’une locomotive à partir d’une Central Station appuyez sur Shift, uis sur ����� Sélection : à partir de CS 2 Pour sélectionner : Sélection : faire défiler BR 363 159-5 La locomotive sélectionnée peut être commandée uniquement à partir de la Mobile Station.
  • Page 21 Locomotieven overnemen van het Central Station en dan ook indrukken ����� Kies: Van CS 2 Om te kiezen: Kies: scrollen BR 363 159-5 De uit gekozen loc kan nu met het Mobile Station bestuurt worden. Loc configureren Kiezen Kiezen Het configureren en bewerken van een loc dient, als het Mobile Station aan het Central Station aan- gesloten is, alleen met het Central Station en het daarbij behorende programmeerspoor uitgevoerd te worden.
  • Page 22 60213/60214 Central Station Aansluitmogelijkheden aan het Central Station. Als alternatief voor de termi- Terminal nal kan de kabel 610479 voor 60125 één extra Mobile Station gebruikt worden.
  • Page 23 Informatie Kies: Loc resetten Kies: nee of ja Deze functie leidt tot een reset van de locomotief decoder (zie de instructies van de locomotief decoder) Menu Informatie en dan ook indrukken ����� Kies: Informatie Voor informatie: scrollen U vindt hier informatie over het serienummer, de huidige stand van software, hardware, loc-gege- vens en de Can-bus.
  • Page 24 Loc programmeren ��� Kies: Loc programmeren Kiezen Kiezen Keuze bevestigen Stel eerst het te wijzigen CV nummer in (zie gebruiksaanwijzing decoder/loc) en bevestig de keuze. Nu wordt eerst de gezochte CV waarde ingelezen. Daarna kunt u, in stap 2, de waarde wijzigen en bevestigen.
  • Page 25 Kies: Dec afremvertraging Kiezen Kiezen Keuze bevestigen Volume Controleer a.u.b. in de gebruiksaanwijzing van de loc of deze instelling uitgevoerd kan worden. Kies: Vol Kiezen Kiezen Keuze bevestigen Volgende keuze is alleen voor locomotieven met DCC decoders ��� Controleer a.u.b. in de gebruiksaanwijzing van de loc of deze instellingen uitgevoerd kunnen worden. Kies: Rijstappen Om te kiezen:...
  • Page 26 Maximumsnelheid / Minimumsnelheid Controleer a.u.b. in de gebruiksaanwijzing van de loc of deze instellingen uitgevoerd kunnen worden. Kies: Vmax Kiezen Kiezen Keuze bevestigen Kies: Vmin Kiezen Kiezen Keuze bevestigen Optrekvertraging / Afremvertraging Controleer a.u.b. in de gebruiksaanwijzing van de loc of deze instellingen uitgevoerd kunnen worden. Kies: ACC Optrekvertraging Kiezen...
  • Page 27 Kies: Loc-symbool Werkwijze zie pagina 10. Functies Controleer a.u.b. in de gebruiksaanwijzing van de loc of deze instellingen uitgevoerd kunnen worden. Kies: Loc-functie Kies: Functie F1 Kies: Symbool Keuze bevestigen ����� Kies: Moment Kies: Continu Kies: Kies: Tijd Tijd Keuze bevestigen Keuze bevestigen...

  • Page 28: Loc Configureren

    Loc configureren Dit menu is bedoeld voor het individueel aanpassen van de loc resp. de decoder. Hier kunnen loca- dres, locnaam alsmede alle CV parameters gewijzigd worden. In hoever uw locomotief in dit menu aangepast kan worden, vindt u in de gebruiksaanwijzing van loc of decoder. Alleen de loc die gewijzigd moet worden mag op de rails staan.
  • Page 29 Keyboard Hier zijn alle 320 adressen voor magneetartikelen beschikbaar met standaardsymbolen. Is het Mobile Station op een Central Station aangesloten, dan worden de magneetartikelen weerge- geven met de daar gebruikte symbolen. (Behalve de draaischijf en de lichtseinen. Lichtseinen wor- den als armseinen weergegeven, de draaischijf met standaardsymbolen voor magneetartikelen). schakelen schakelen één stap...

  • Page 30: Magneetartikelprotocol

    Keyboard Ga met naar Keyboard Keyboard-adres 1 - 320 Adres (-) bladeren Adres (+) bladeren Magneetartikel Magneetartikel schakelen schakelen Actieve loc Stop Shift + Setup Shift Rij-modus Rijregelaar Rijrichting omkeren Shift+rijregelaar keyboard-snelkeuze Magneetartikelprotocol Hier kunt u instellen welk dataprotocol voor het schakelen van de magneetartikelen moet worden gebruikt.
  • Page 31 Naam bevestigen Om te kiezen: scrollen Keuze maken De loc is in de loclijst opgenomen en gereed voor gebruik. Rijden Nu zijn de ingevoerde locomotieven met de draaiknop te besturen en de beschikbare functies kunnen met de functietoetsen geschakeld worden. Functie toetsen f0 - f3 f4 - f7...
  • Page 32 Kies: Handmatig invoeren Om te kiezen: scrollen Kies: Bijv. MM2 program- De volgende stappen zijn bij alle meerbaar decodertypes hetzelfde. De keuze van de decoder is daarbij bepa- lend voor verdere verwerking in de loc. Voorbeeld; bij een programmeerbare decoder moet het adres ook aan de loc verzonden worden om daar op geslagen te worden, dit in tegenstelling tot een loc met een codeerschakelaar.
  • Page 33 Om te kiezen: ����� scrollen Kies één van uw locomotieven uit de databank. Dit werkt alleen als het fabrieksmatig ingestelde adres niet is gewijzigd. De loc is in de loclijst opgenomen en gereed voor gebruik. Loc handmatig invoeren Door (evt. meer- dere keren) indrukken van deze toets een vrije geheugenplaats zoeken.
  • Page 34 mfx-loc aanmelden � Plaats uw locomotief met een mfx-decoder op de rails. “knippert“ tijdens De loc meldt zich aan volgens het aanmelden. de onderstaande afbeeldingen. mfx-loc herkent, gegevens worden ingelezen. Geheugenplaats in de loclijst vrij. De mfx-loc is gereed en er kan mee gereden worden.
  • Page 35 Loc herkennen Alleen de loc die herkent moet worden mag op de baan resp. het programmeerspoor staan. Door (evt. meerde- re keren) indrukken van deze toets een vrije plaats zoeken. Kies: Herkennen De loc wordt opgezocht De loc werd herkend, in de loclijst opgeno- men en gereed voor gebruik.

  • Page 36: Loc Invoeren

    Invoeren Naam en symbool van de loc Kiezen Aansluitkabel Kiezen Geheugenplaats in de loclijst is bezet. Geheugenplaat in de loclijst is vrij. Magneetartikel Stop Shift Loc kiezen Rijregelaar Omkeren rijrichting Shift+rijregelaar = Locomotief-snelkeuze Loc invoeren Door het indrukken van deze toets kan de geheugenplaats in de loclijst gekozen worden.
  • Page 37 Menu Beeldscherm Kiezen scrollen of kiezen Bevestigen Actieve loc Stap terug Magneetartikel Stop + shift (menu) Shift Loc kiezen Rijregelaar +shift (locs configureren) Rijrichting omkeren Mobile Station instellingen Taal ����� en dan ook indrukken Om te kiezen: scrollen Kies: Sprache (Taal) Om te kiezen: scrollen Kies:...

  • Page 38: Aansluiten Met De Railbox

    Mobile Station Het Mobile Station dient voor het besturen van een modelbaan en kan voor spoor H0/N/1 gebruikt worden. Eigenschappen van het Mobile Station: • digitaalprotocol: Märklin Motorola, mfx, DCC volgens NMRA/NEM-norm. • loc laten rijden (adressen 1-255, 1-9999) � ���...
  • Page 39 Inhoudsopgave Pagina Mobile Station Mobile Station Aansluiten Menu, toetsfuncties Taalkeuze Loc invoeren, configureren Rijden, toetsfuncties Loc met lockaart invoeren Loc herkennen Mfx-loc Loc uit de databank Loc handmatig invoeren Loc configureren Keyboard Schakelen, toetsfuncties Magneetartikel protocol Keyboard Menu Informatie Reset Central Station Aansluiting Loc overnemen...

  • Page 40: Mobile Station

    Nederlands Français Handleiding Mobile Station 66950...
