Les installations de chauffage, de climatisation et d'eau sanitaire doivent garantir un confort élevé et une faible consommation d'énergie. Pour cela, il
faut alimenter les terminaux des installations avec les débits adéquats et donc réaliser des circuits équilibrés.

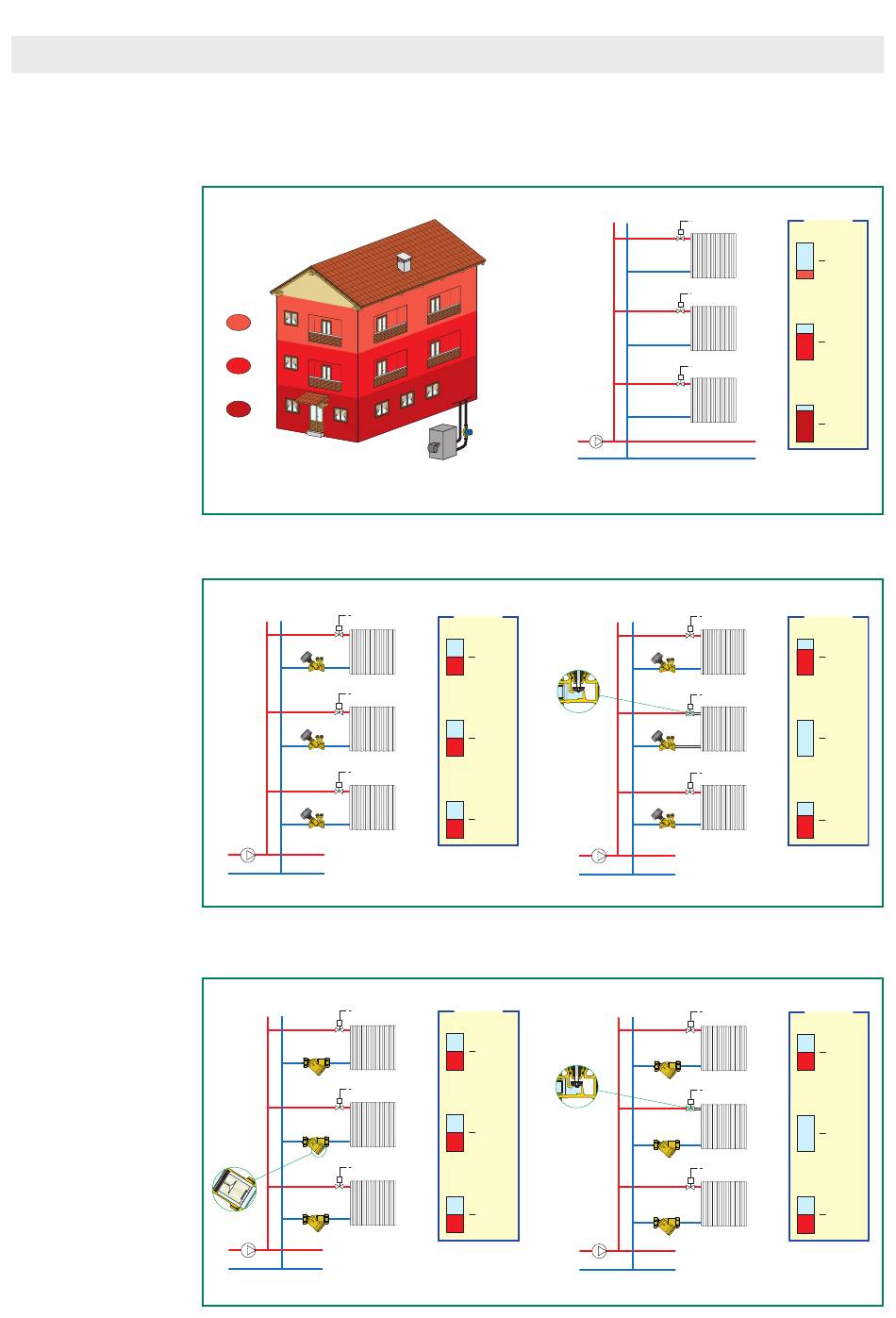

Circuits déséquilibrés
Si les circuits ne sont pas
équilibrés, le deséquilibre
hydraulique entre les
terminaux engendre des
débits et des températures
inadaptées nuisant au
confort et à la consommation
d'énergie.
Circuits équilibrés avec vannes manuelles
Traditionnellement les
circuits hydrauliques sont
équilibrés à l'aide de vannes
d'équilibrage manuelles.
Avec ces dispositifs de type
statique, l'équilibrage parfait
des circuits est difficile à
réaliser et présente de
toute façon des limites
de fonctionnement dès
qu'interviennent les vannes
de régulation en fermant
plus ou moins ces circuits.
Les débits sur les circuits
en demande ne se
maintiennent pas à la
valeur nominale.
Circuits équilibrés avec AUTOFLOW
Les dispositifs AUTOFLOW
®
permettent d'équilibrer
automatiquement les circuits
hydrauliques, en garantissant
le débit prédéfini à chaque
terminal. Même en cas de
fermeture partielle du circuit
par l'intervention d'une
vanne de réglage, les débits
sur les circuits en demande
restent constamment à la
valeur nominale.
Ainsi, l'installation garantit
toujours le meilleur confort
sans gaspillage d'énergie.
Équilibrage des circuits
17°
22°
24°
CHARGE TOTALE
®
CHARGE TOTALE
Débit
100 %
Vanne de
100 %
régulation
100 %
Débit
100 %
Vanne de
100 %
régulation
100 %
Vanne manuelle
CHARGE PARTIELLE
AUTOFLOW
®
CHARGE PARTIELLE
Débit
50 %
140 %
180 %
Débit
140 %
0 %
120 %
Débit
100 %
0 %
100 %
