Groupe de remplissage automatique
compact avec disconnecteur de type BA
série 574
Gamme de produits

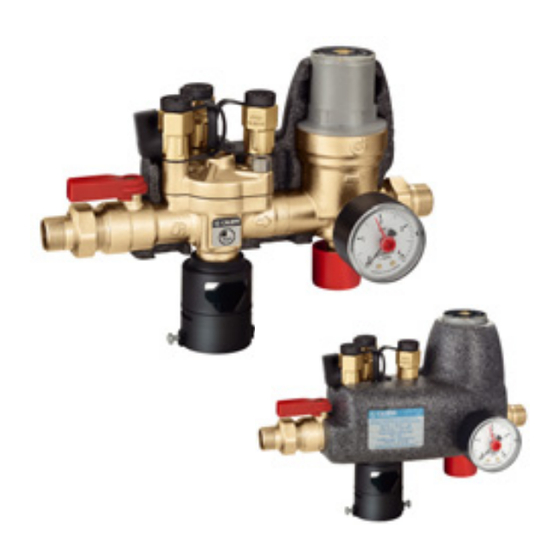

Code 574011 Groupe de remplissage automatique compact avec disconnecteur type BA
Caractéristiques techniques
Matériaux
Disconnecteur
Corps et couvercle :
Clapets anti-retour :
Ressorts :
Membrane et joints :
Groupe de remplissage
Corps :
Couvercle :
Axe obturateur et parties mobiles :
Filtre :
Membrane et joints :
Vanne d'arrêt à sphère
Corps :
laiton antidézincification
Sphère :
Joints :
Poignée à levier :
Coque isolante
Materiau :
Densité :
Performances
Fluide admissible :
Pression maxi d'exercice :
Température maxi d'exercice :
Groupe acoustique :
laiton antidézincification
EN 12165 CW602N
PSU-POM
acier inox
EPDM
laiton EN 12165 CW617N
PA66G30
laiton EN 12164 CW614N
acier inox
NBR
EN 12165 CW602N
laiton EN 12164 CW614N
EPDM
PA66G30
EPS
33 kg/m
3
eau potable
10 bar
65°C
II
BS EN ISO 9001:2000
UNI EN ISO 9001:2000
Cert. n° FM 21654
Cert. n° 0003
Fonction
Le groupe de remplissage comprend : une vanne d'arrêt avec filtre
inspectable, un disconnecteur à zone de pression réduite contrôlable
de type BA et un groupe de remplissage pré-taré.
Installé sur les arrivées d'eau des installations de chauffage à circuit
fermé, sa fonction principale est de maintenir stable, à une valeur
imposée,
la
pression
de
automatiquement si nécessaire.
Ce modèle a la particularité de pouvoir être taré à l'avance. C'est -à-
dire qu'il peut être taré sur une pression voulue avant la phase de
remplissage de l'installation.
Le disconnecteur empêche, conformément à la norme EN 1717, que
l'eau contaminée du circuit fermé de chauffage puisse se mélanger
au circuit d'eau sanitaire.
L'ensemble est fourni avec une coque isolante préformée. Grace à sa
compacité et à ses dimensions réduites, il s'installe facilement.
Documents à consulter
- Notice technique 01022 Disconnecteur série 574
Disconnecteur
Désignation :
Certification :
Prises de pression :
Dimension des mailles du filtre amont Ø :
Groupe de remplissage
Plage de tarage :
Tarage usine :
Précision :
Plage de pression du manomètre :
Dimension des mailles du filtre interieur Ø :
Raccordements :
Dimensions
E
Code
A
B
C
574011
1/2"
101,5
50
CALEFFI
01161/09 FR
l'installation
en
la
réalimentant
dimension 1/2"
Famille B, Type A
EN 12729
amont, intermédiaire, aval
0,4 mm
0,2÷4 bar
1,5 bar
± 0,15 bar
0÷4 bar
0,28 mm
union 1/2" M
CALEFFI
F
D
E
F
Poids (kg)
182
Ø40-60
250
1,6
