CALEFFI 574 Série Guide D'utilisation page 2

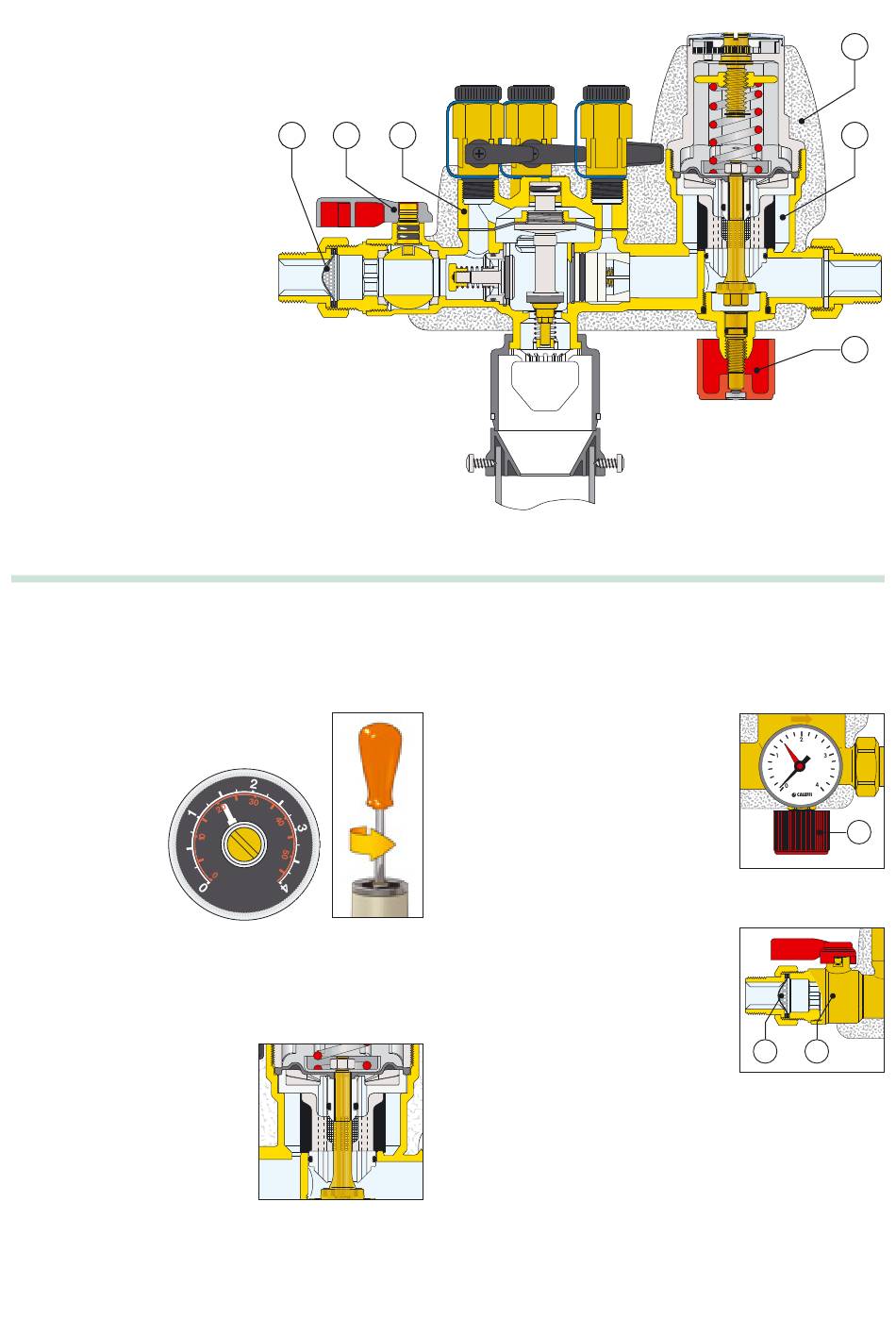

Composants caractéristiques
Le groupe de remplissage série 574
comprend :
1) Filtre inspectable
2) Vanne d'arrêt à sphère
3) Disconnecteur contrôlable à zone
de pression réduite type BA
4) Goupe de remplissage pré-taré
avec manomètre
5) Robinet d'arrêt
6) Coque isolante préformée
Particularités de construction
Groupe de remplissage automatique
Pré-tarage
Ce modèle est doté d'un indicateur de pression, ce
qui facilite le tarage. La pression de remplissage de
l'installation peut être
prédéfinie à l'aide de la
vis de réglage avant le
début de la phase de
remplissage de
l'installation.
Materiaux à faible adhérence
Les éléments internes du groupe sont en matériau plastique à bas
coefficient d'adhérence. Cette solution réduit au minimum le risque
de formation de dépôts calcaires à l'origine des principaux
dysfonctionnements.
Cartouche extractible et filtre
La cartouche contenant
mécanismes de fonctionnement,
protégés par un filtre de grande
dimension, est extractible.
Cela permet d'effectuer
opérations d'inspection
nettoyage intérieur
éventuellement de remplacement
de la cartouche de façon simple et
fonctionnelle.
1 2
ppp
ppp
CALEFFI
les
des
et de
et
3
Ouverture manuelle/automatique et manomètre
Le groupe est équipé, dans sa partie
inférieure, d'un robinet d'arrêt manuel
(5) qui permet de couper l'alimentation
de l'installation, une fois le remplissage
effectué. Le manomètre permet de
contrôler la pression dans l'installation
pour réouvrir, si nécessaire, le robinet
d'arrêt afin de remettre en service le
remplissage automatique et ramener la
pression à la valeur réglée.
Vanne d'arrêt et filtre inspectable en amont
La vanne d'arrêt (2) à l'amont du
groupe, comme
permettent d'isoler le disconnecteur
pour effectuer un nettoyage, un
contrôle ou un éventuel remplacement
de pièces internes.
Le filtre inspectable (1), en amont, sert
à protéger le disconnecteur des
éventuelles impuretés qui pourraient
nuire à son bon fonctionnement.
Coque isolante
Le groupe est équipé d'une coque isolante, qui limite les
déperditions thermiques et évite la formation de condensations.
Groupe compact
Sa compacité permet de l'installer dans un espace réduit; comme
c'est souvent le cas sur les petites ou moyennes installations
auquelles ce groupe est particulièrement destiné.
le robinet (5),
1
6
4
5
5
2
