Connectez le cordon d'alimentation du poste à souder sur la borne de sortie d'alimentation.
1 -
Connectez le câble du dévidoir à la sortie positive du poste à souder.
2 -
3 -
Connectez la sortie négative du poste à souder sur la pièce de travail.
4 -
Connectez le tuyau de sortie de la bouteille de gaz au joint d'entrée de la valve à gaz sur
le poste.
Insérez le joint de la torche dans la sortie du poste.
5 -
Note : Le joint doit être connecté fermement le long de la vis et tourné à 90°. Veuillez ensuite
vissez le boulon fermement afin d'assurer un bon contact avec la torche.
6 -
Raccordez le tuyau de gaz protecteur de la torche sur la sortie du panneau frontal sur le poste.
7 -
Connectez le câble de contrôle de la torche sur la prise AERO à 2 broches du panneau
frontal du dévidoir.
Le diamètre du fil doit être choisi selon la bobine de fil et le tube contact de la torche.
8 -

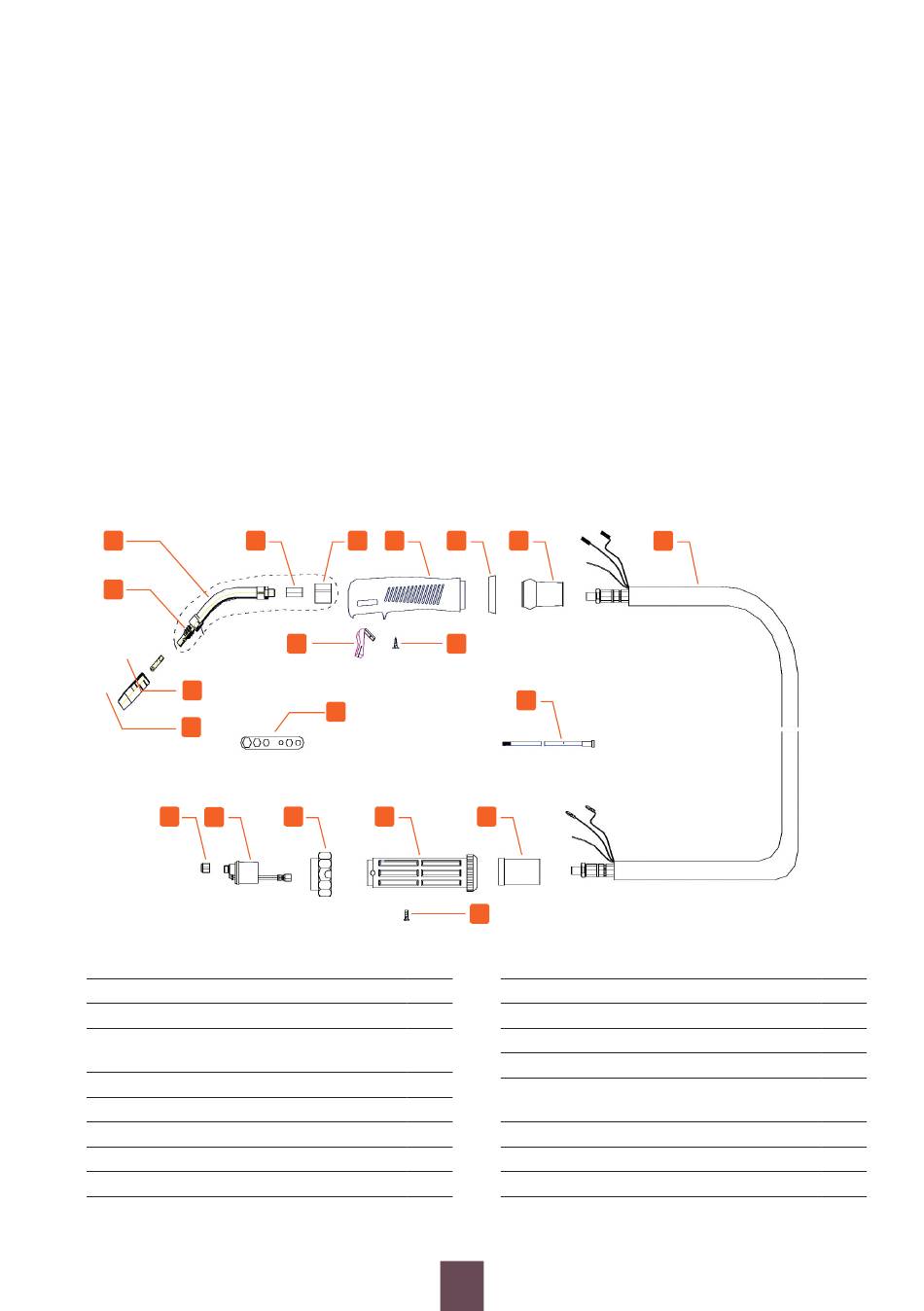

entretien du mécanisme de la torche mig
4
3
2
1
18
17
1 TUBE CONTACT D.12, 14 - 15 AK
2 BUSE ÉLECTRIQUE 0.8 / M6*25
3 COL DE CYGNE POUR TORCHE 15 AK
COL DE CYGNE POUR TORCHE 15 AK
4
(ADAPTATEUR HEXAGONAL ET EN PLASTIQUE)
5 ADAPTATEUR HEXAGONAL
6 ADAPTATEUR EN PLASTIQUE
7 MANCHE MIG
8 GÂCHETTE DE TORCHE 21.8 MM
9 VIS D.3*10
10 BAGUE DE BLOCAGE DU MANCHE
5
6
7
8
20
16
14
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 3
QTÉ 1
10
11
9
19
13
15
11 JOINT DE FIXATION DU CÂBLE POUR 15 AK
12 CÂBLE COAXIAL 16 MMQ / 3 M
13 MANCHON DE CÂBLE 12 - 16 - 25 MMQ
14 MANCHON CO2 EURO
15 VIS M4*6 UNI 6107
ECROU DE SERRAGE DE LA TORCHE / FILETAGE
16
EN PLASTIQUE
17 PRISE PRINCIPALE EURO / BROCHE FLEXIBLE
18 ECROU DE SERRAGE DU TUYAU
19 ISOLANT POUR TUYAU 0.6 - 0.8 3 M, BLEU
20 CLÉ DE LA BUSE ÉLECTRIQUE
11
12
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
QTÉ 1
