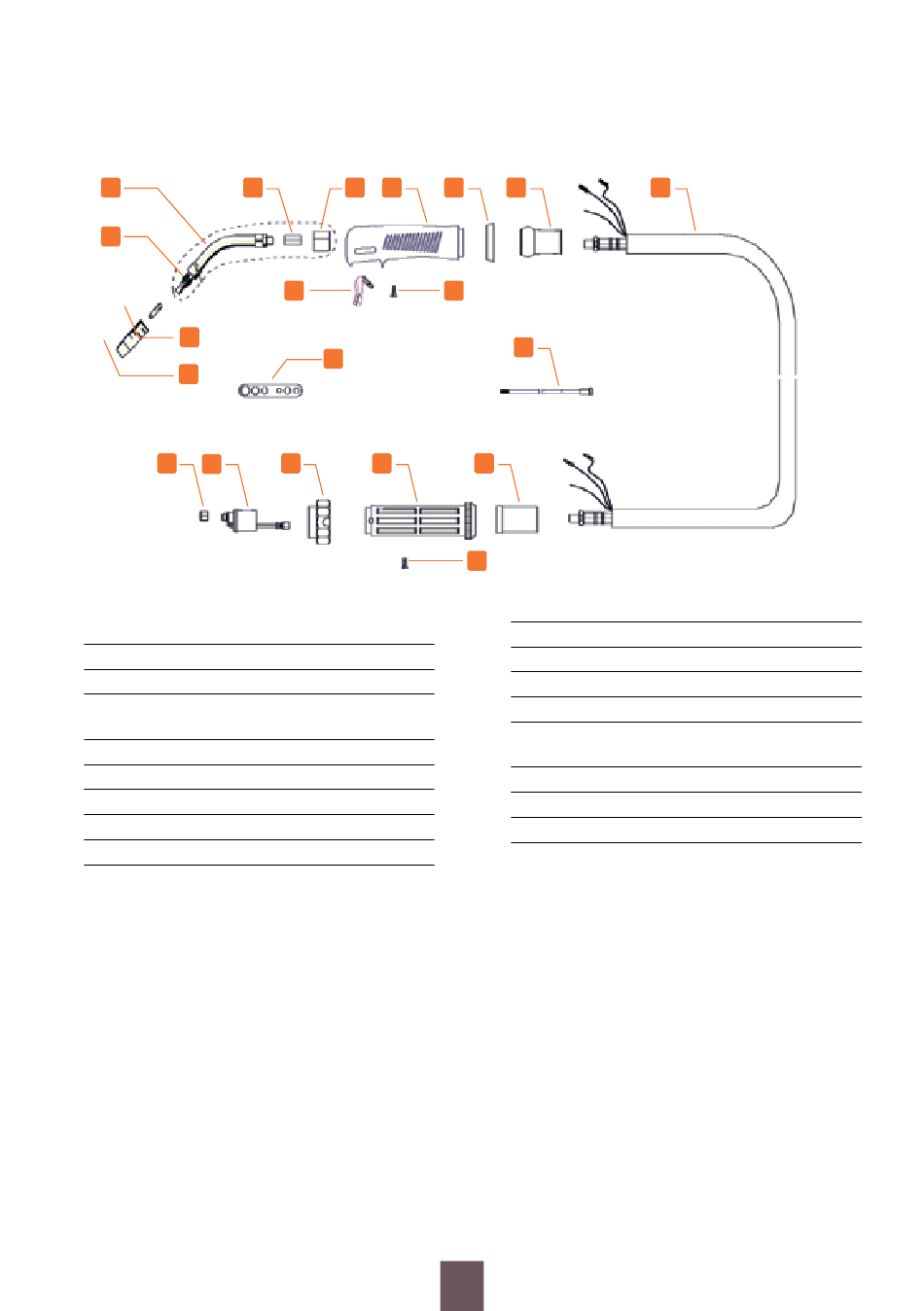

entretien du mécanisme de la torche mig
4
3
2
1
18
17
1 TUBE CONTACT D.12, 14 - 15 AK
2 BUSE éLECTRIQUE 0.8 / M6*25
3 COL DE CyGNE POUR TORCHE 15 AK
COL DE CyGNE POUR TORCHE 15 AK
4
(ADAPTATEUR HExAGONAL ET EN PLASTIQUE)
5 ADAPTATEUR HExAGONAL
6 ADAPTATEUR EN PLASTIQUE
7 MANCHE MIG
8 GâCHETTE DE TORCHE 21.8 MM
9 VIS D.3*10
10 BAGUE DE BLOCAGE DU MANCHE
UTILISATION DE LA TORCHE MIG
Vérifiez : le mécanisme du dévidoir au moins à chaque fois que la bobine est changée et l'usure
1 -
de la cannelure du rouleau entraîneur (changer ce dernier si nécessaire). Nettoyez le guide-fil de la
torche à souder avec de l'air comprimé.
A l'usage le rouleau entraîneur enlève de la poussière métallique de la surface du fil d'apport.
2 -
Celui-ci peut s'infiltrer dans le guide-fil. Si ce dernier est sale, il risque de se colmater graduellement et
causer un mauvais fonctionnement du dévidoir. Nettoyez le guide-fil de la façon suivante :
Retirez la buse à gaz, le tube contact et l'adaptateur du tube contact de la torche à souder.
Soufflez de l'air comprimé dans le guide-fil avec un pistolet pneumatique.
Soufflez de l'air comprimé pour nettoyer le mécanisme du dévidoir et le logement de la bobine.
5
6
7
8
20
16
14
10
11
9
19
13
15
11 JOINT DE FIxATION DU CâBLE POUR 15 AK
12 CâBLE COAxIAL 16 MMQ / 3 M
13 MANCHON DE CâBLE 12 - 16 - 25 MMQ
14 MANCHON CO2 EURO
15 VIS M4*6 UNI 6107
ECROU DE SERRAGE DE LA TORCHE / FILETAGE EN
16
PLASTIQUE
17 PRISE PRINCIPALE EURO / BROCHE FLExIBLE
18 ECROU DE SERRAGE DU TUyAU
19 ISOLANT POUR TUyAU 0.6 - 0.8 3 M, BLEU
20 CLé DE LA BUSE éLECTRIQUE
12
12
