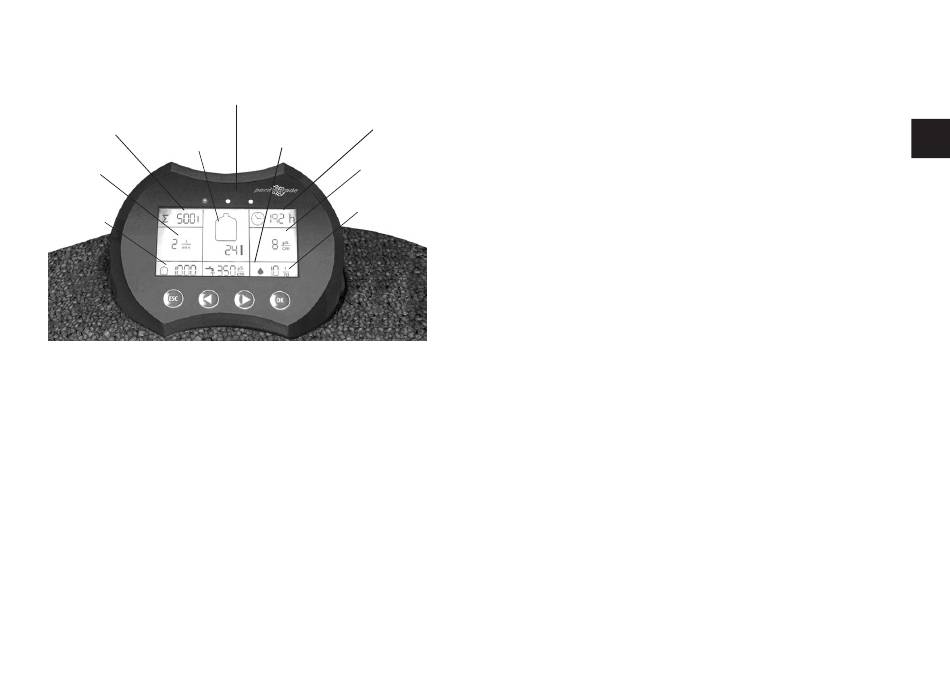

Pannello di comando PT-FCS / PT-FCSD
Indicazione ottica della conducibilità
< 20 µS/cm verde / < 40 µS/cm giallo / > 40 µS/cm rosso
Contatore dell'acqua elettronico
Quantità di riempimento Capacità
accumulata residua
(non resettabile) permasoft
Portata volumetrica
attuale
Tipo permasoft
(capacità in ° GSG x l)
1000 / 5000 / 28000
Comando relè / uscita impulsi
Il dispositivo è dotato di una linea di segnale a potenziale zero (3 V/0,1 A) per il comando di
un relè in una reto domotica. Il segnale si attiva parallelamente alla chiusura della valvola
magnetica al raggiungimento della capacità teorica della cartuccia, una conducibilità di > 40
µS/cm nell'acqua di riempimento o al superamento della quantità di riempimento settima-
nale consentito. Inoltre è presente un'uscita impulsi (1 imp./l; 3V/0,1A), attraverso la quale
è possibile trasmettere la quantità dell'acqua di riempimento in una rete domotica o su un
modulo radio (per es. Ista).
Impostazione della pressione di uscita su PT-FCS & PT-FCSD
Per poter impostare un'altra pressione di uscita procedere come segue:
1. Chiudere il rubinetto a sfera di chiusura sul lato d'ingresso sul disconnettore di sistema e
sul lato d'uscita nel gruppo di riempimento.
a. In PT-FCS bisogna controllare che la valvola magnetica si trovi nello stato aperto.
b. Scaricare la pressione dal lato d'uscita aprendo il rubinetto di scarico, scaricare la molla di
compressione.
c. Ruotare la maniglia di regolazione sul riduttore di pressione verso sinistra (-) fino ad
arresto.
d. Chiudere la valvola di scarico.
e. Aprire lentamente il rubinetto a sfera di chiusura sul lato d'ingresso.
f. Ruotare la maniglia di regolazione verso destra fino a quando il manometro indica il
valore desiderato.
g. Aprire lentamente il rubinetto a sfera di chiusura sul lato d'uscita.
Intervallo di reintegro
Conducibilità acqua di rete
(100-1500 µS/cm)
Conducibilità
Acqua di riempimento
Quantità di reintegro max.
per settimana (10 – 190 l)
80
Messa in servizio PT-FCSD 5000
Controllare la corretta installazione del gruppo di rabbocco dell'impianto di riscaldamento
con un sistema di mantenimento pressione:
1. Chiudere il rubinetto a sfera sul lato d'uscita, aprire il rubinetto a sfera sul lato d'ingresso.
2. Aprire la valvola di sfiato sul lato inferiore fino a quando l'acqua non fuoriesce senza
bolle.
3. Chiudere la valvola di sfiato.
4. Per immettere le misure è necessario premere il tasto ESC per ca. 3 sec. fino a quando
l'indicazione per la conducibilità dell'acqua di rete comincia a pulsare.
5. Immissione della conducibilità dell'acqua di rete (da 100 – 1500 µS/cm in passi di
10 µS/cm) con l'ausilio dei tasti freccia. Questa immissione serve come previsione della
capacità residua (teorica) della cartuccia inserita. Conferma con OK.
6. Selezione la capacità della cartuccia (1000, 5000, 28000) e confermare con OK.
Nel display viene quindi visualizzata la capacità di trattamento in litri.
7. Selezionare la quantità di acqua di riempimento settimanale consentita (10 - 190 l/7d) in
passi da 10 l, in alternativa è anche possibile disattivare il controllo della quantità di ri
empimento display indica --). Conferma con OK. Questa funzione serve controllare le
grandi perdite. In caso di superamento della quantità indicata viene emesso un segnale
acustico e il riempimento viene stoppato automaticamente dalla chiusura della valvola
magnetica.
8. Aprire il rubinetto a sfera sul lato d'uscita. Con una differenza di pressione di > 0,3 bar
tra la pressione di mantenimento impostata e la pressione nell'impianto viene reintegra
ta acqua demineralizzata. Sul display viene quindi visualizzata la portata volumetrica
attuale in l/min così come anche la conducibilità dell'acqua di riempimento deminerali-
zata. Inoltre viene rappresentata la conducibilità orientata tramite un display a semaforo.
9. Se la valvola magnetica è chiusa a causa di un superamento dei parametri, questa può
essere aperta temporaneamente tramite conferma su OK. I parametri della quantità
di riempimento e la capacità residua vengono ripristinati. Se il LED rosso è attivo, resta
aperto fino a quando viene effettuata la successiva misurazione della conducibilità.
Se la conducibilità misurata < 40 µS/cm (LED rosso spento), la valvola magnetica resta
aperta per max. 20 minuti, in caso contrario si chiude immediatamente.
Salvataggio dei dati su PT-FCS e PT-FCSD
In caso di interruzione di corrente nel dispositivo restano salvati tutti i dati rilevanti come
quantità di riempimento, capacità residua, dimensioni della cartuccia, conducibilità dell'ac-
qua di rete, quantità di riempimento settimanale consentita e intervallo di reintegro.
