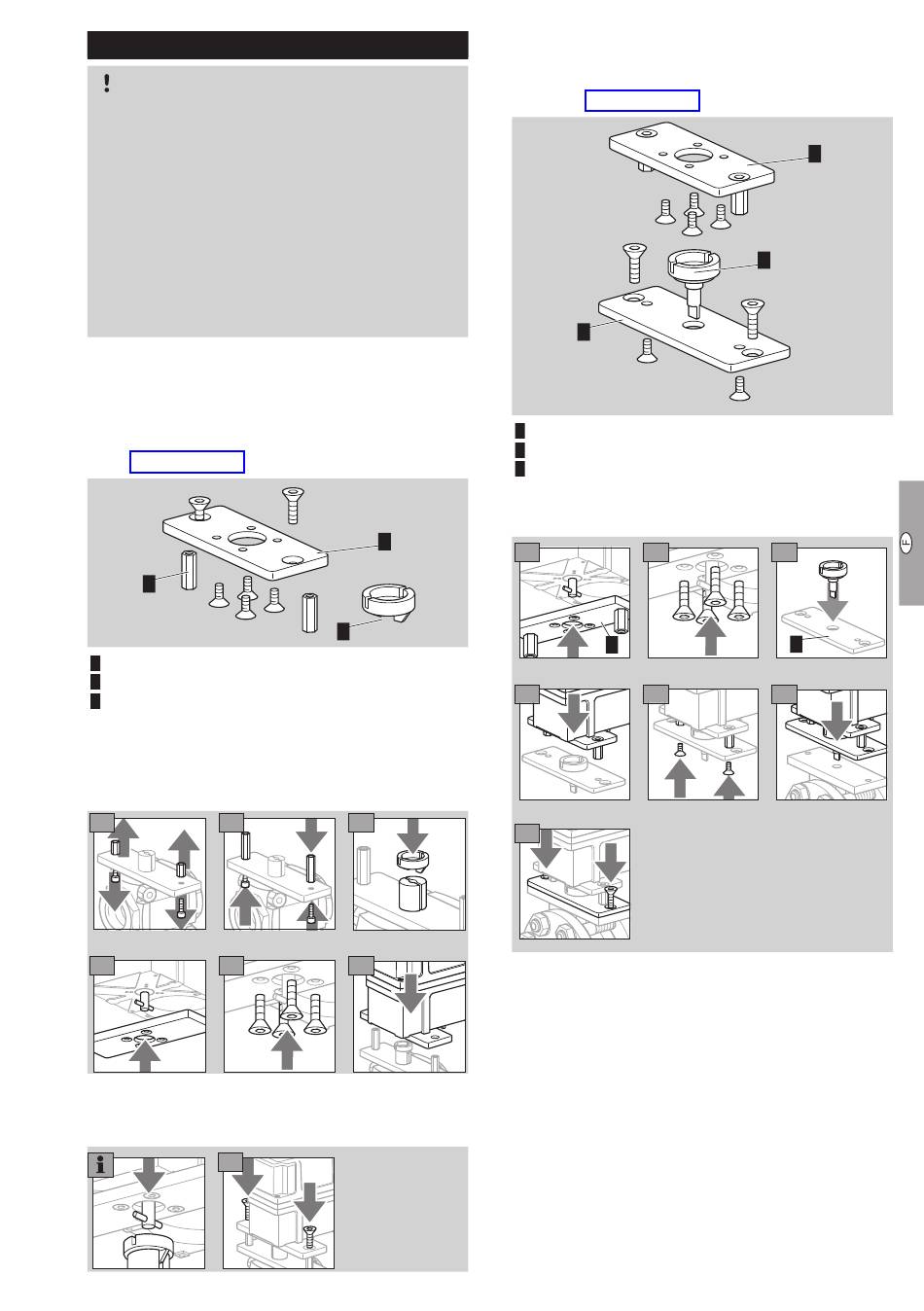

Montage
ATTENTION
Afin que le servomoteur ne subisse pas de dom-
mages, il y a lieu de tenir compte des dispositions
suivantes :
–
Ne pas stocker ou monter l'appareil en plein air.
–
Une chute de l'appareil risque de l'endommager
irrémédiablement. Si cela se produit, remplacer
l'appareil complet ainsi que les modules asso-
ciés avant toute utilisation.
–
Éviter les impulsions/chocs trop forts au niveau
de l'appareil.
–
Respecter le sens de rotation du servomoteur !
▷ Position de montage : IC 30 avec VFC : indif-
férente ; IC 30 avec BVA/BVG : pas à l'envers.
IC 0 sur vanne de régulation linéaire VFC
Pour l'assemblage de la VFC avec l'IC 30, un kit
d'adaptation est disponible comme accessoire, voir
page 6 (Accessoires).
3
Plaque adaptateur
Raccord
Entretoises
▷ Le servomoteur peut être monté tourné à 180°
sur le kit d'adaptation.
▷ Afin de monter l'IC 30 sur la VFC, il est nécessaire
de remplacer les entretoises.
1
2
1
2
4
5
4
5
▷ La goupille cylindrique de l'arbre d'entraînement
7
doit être placée en position accouplée dans le
raccord.
7
Pour l'assemblage de la BVA/BVG avec l'IC 30, un
voir page 6 (Accessoires).
▷ Le servomoteur peut être monté tourné à 180°
1
2
3
3
6
6
F-3
IC 0 sur vanne papillon BVA/BVG
kit d'adaptation est disponible comme accessoire,
2
Plaque adaptateur IC 30
Plaque adaptateur BVA/BVG
Raccord
sur le kit d'adaptation.
1
2
1
4
5
7
1
3
3
2
6
