E N R E G I S T R E U R S A N S PA P I E R S C R E E N M A S T E R R VG 2 0 0 | C I/ R V G 2 0 0 - F R R E V. H
1 Emplacement de l'enregistreur
AVERTISSEMENT
• Placez l'enregistreur de façon à ce que sa température
et son niveau d'humidité ne soient pas dépassés, et
assurez-vous qu'il est correctement protégé de la
lumière directe du soleil, de la pluie, de la neige et de
la grêle.
• Choisir un emplacement éloigné des champs
électriques et magnétiques puissants. Si cela n'est
pas possible, en particulier si des équipements de
communication mobiles sont utilisés, il convient de
monter des câbles blindés avec gaines métalliques
reliées à la terre et souples.
À hauteur des yeux
RVG200
Température ambiante
RVG200
Humidité
RVG200
Éviter les vibrations
RVG200

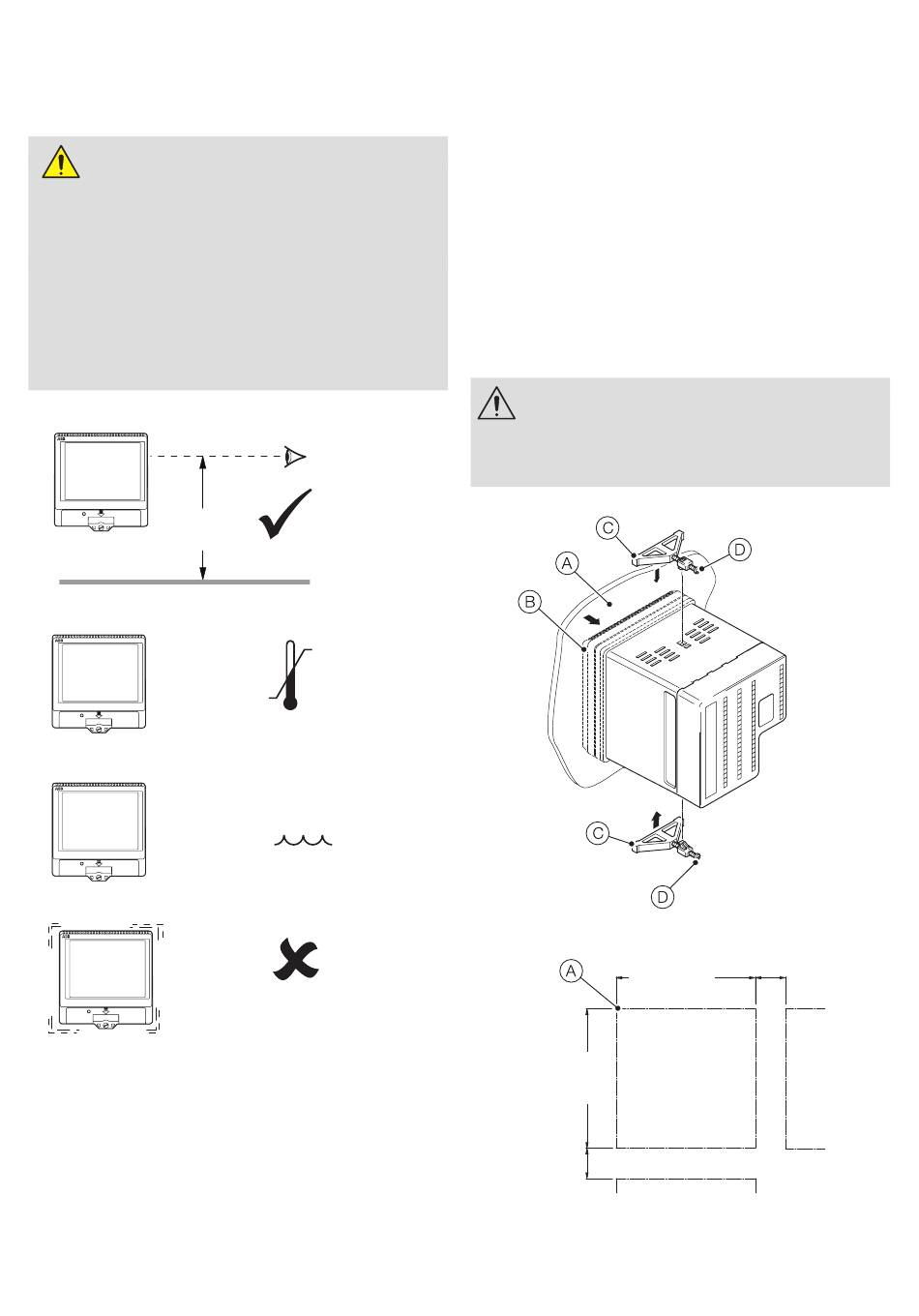

Figure 1 Emplacement de l'enregistreur
50 °C
(122 °F)
Max.
0 °C
(32 °F)
Minimum
5 à 95 %
2 Montage sur panneau de
l'enregistreur
En vous reportant à Figure 2 :
1 Découpez un trou
A
de dimensions appropriées dans le
panneau.
2 Insérez l'enregistreur
B
3 Fixez les brides de montage du panneau inférieur et
supérieur
C
à l'enregistreur.
4 Serrez les vis de serrage
0,2 Nm (1,77 lbf/po) pour chacune d'entre elles.
ATTENTION
Il est essentiel de serrer correctement les vis des
brides pour assurer une compression appropriée du
joint du panneau et respecter la norme de protection
IP66 / NEMA 4X.
Dimensions du montage sur panneau – mm (po.)
138,0
+1
– 0
(5,43
)
+0,04
– 0
30 (1,18) min.
Figure 2 Montage sur panneau de l'enregistreur
dans la découpe du panneau.
D
en appliquant la même force de
30 (1,18) min.
138,0
+1
– 0
(5,43
+0,04
)
– 0
