CCS120D

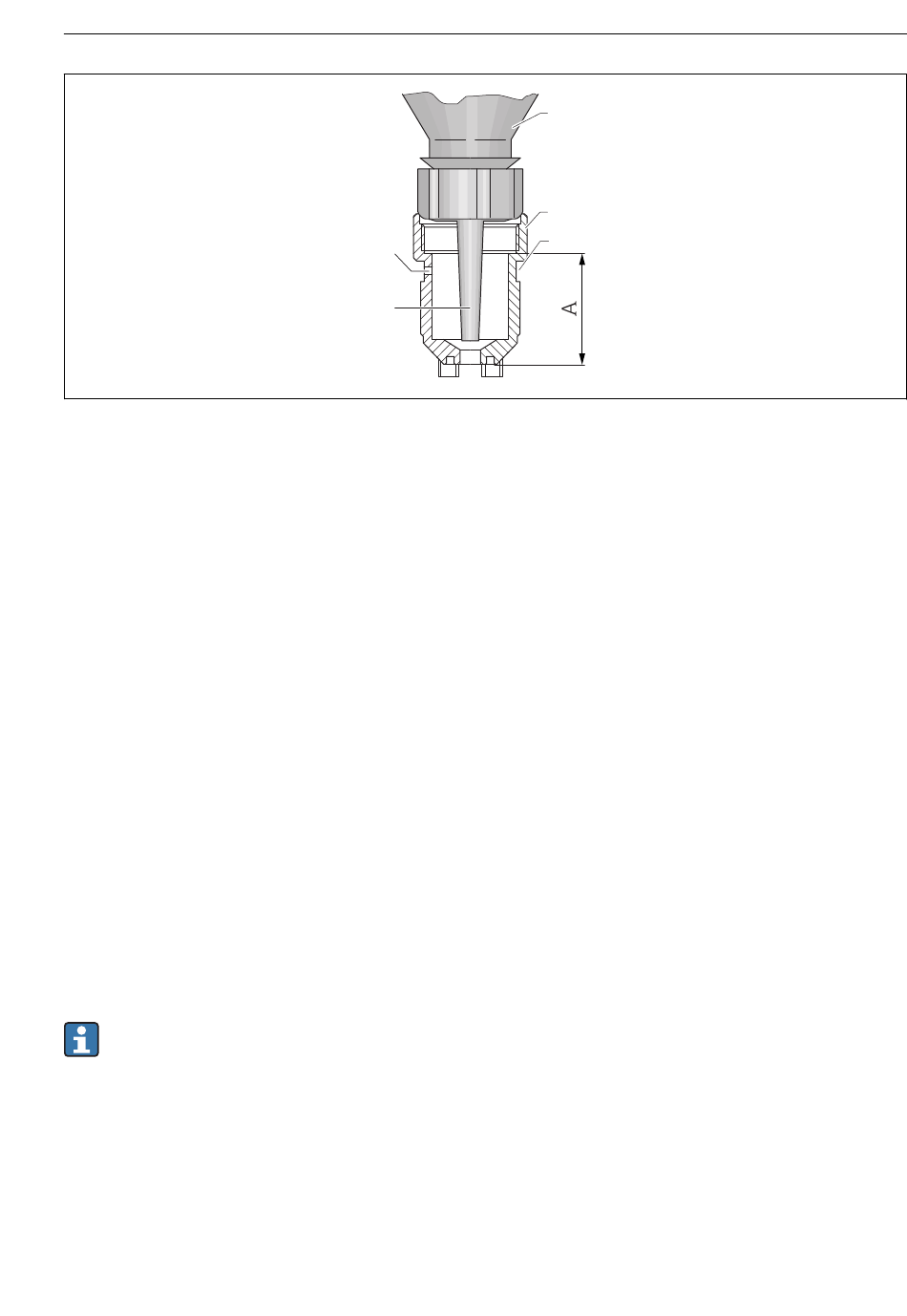

 8 Cartouche à membrane avec flacon d' é lectrolyte
1 Buse
2 Trou de ventilation
3 Flacon d' é lectrolyte
4 Cartouche à membrane
5 Joint du tuyau
A Niveau d' é lectrolyte
5.2.3 Installation du capteur dans la chambre de passage CCA250
La chambre de passage Flowfit CCA250 est conçue pour l' i nstallation du capteur. Elle permet
d' i nstaller également un capteur de pH et de redox, en plus du capteur de chlore total. Une
vanne à boisseau régule le débit dans la gamme de 30 ... 120 l/h (7,9 ... 31,7 gal/h).
Tenir compte des points suivants lors de l' i nstallation :
‣
Le débit doit être d' a u moins 30 l/h (7,9 gal/h). Si l' é coulement descend en dessous de cette
valeur ou cesse complètement, cela peut être détecté par un capteur de position inductif.
‣
Si le produit est réintroduit dans un bassin de débordement, une conduite ou autre, la
contre-pression résultante sur le capteur ne doit pas dépasser 1 bar (14,5 psi)(2 bar abs.
(29 psi abs.)) et doit rester constante.
‣
Il faut éviter toute pression négative au capteur en installant, par exemple , le capteur sur
une aspiration de pompe.
‣
Pour éviter le colmatage, il faut également filtrer l' e au fortement contaminée.
Pour plus d' i nstructions de montage, se référer au manuel de mise en service de la
chambre de passage.
5.2.4 Installation du capteur dans d'autres chambres de passage
En cas d' u tilisation d' a utres chambres de passage, s' a ssurer que :
‣
Une vitesse d' é coulement d' a u moins 15 cm/s (0,49 ft/s) doit toujours être garantie au
niveau de la membrane.
‣
L' é coulement se fait du bas vers le haut. Les bulles d' a ir transportées doivent être éliminées
de sorte qu' e lles ne s' a ccumulent pas devant la membrane..
Endress+Hauser
3
4
5
2
1
Montage
A0037963
