Evaluation de la mesure | Détermination des tolérances
Activer la tolérance (norme ISO 2768)

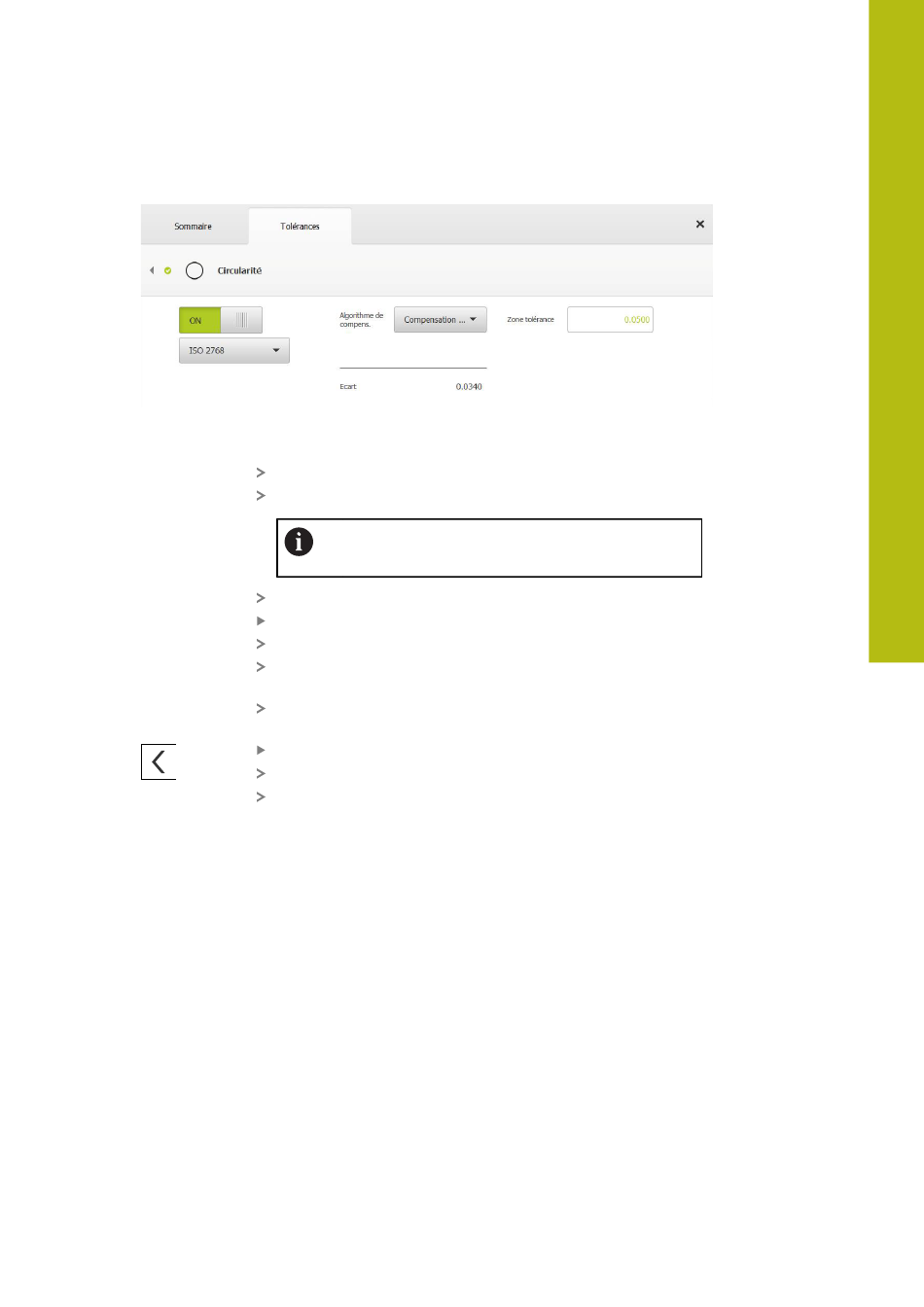

Figure 73 : Vue d'ensemble des Tolérances de forme avec la tolérance Circularité activée
selon ISO 2768
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018
Le procédé de compensation utilisé est activé.
La zone de tolérance de la tolérance générale s'affiche.
La zone de tolérance est reprise dans le tableau
prédéfini de la tolérance générale choisie.
L'écart par rapport à la forme idéale s'affiche.
Sélectionner l'algorithme de compensation de votre choix
L'écart est actualisé.
Si l'écart se trouve dans la limite de la zone de tolérance, la
valeur de la zone de tolérance s'affiche en vert.
Si l'écart se trouve en dehors de la zone de tolérance, la
valeur de la zone de tolérance s'affiche en rouge.
Appuyer sur Retour
L'onglet Tolérances s'affiche.
Le résultat du contrôle de tolérance s'affiche dans l'onglet
Tolérances et dans la liste d'éléments après la fermeture du
dialogue.
11
281
