7
Schéma des données au format .txt
Le fichier .txt contient les valeurs réelles des points-repères (X et Y) et doit être
structuré selon le schéma suivant :
Unité de mesure
Distance entre les points-repères de
l'axe X
Nombre de points-repères sur l'axe X
Valeur X du premier point-repère
Valeur X du deuxième point-repère
...
Valeur X du dernier point-repère
Exemple :
L'exemple montre une grille constituée de 5 x 5 points-repères, séparés de 25 mm
sur l'axe X et de 20 mm sur l'axe Y, orientée selon l'axe X.

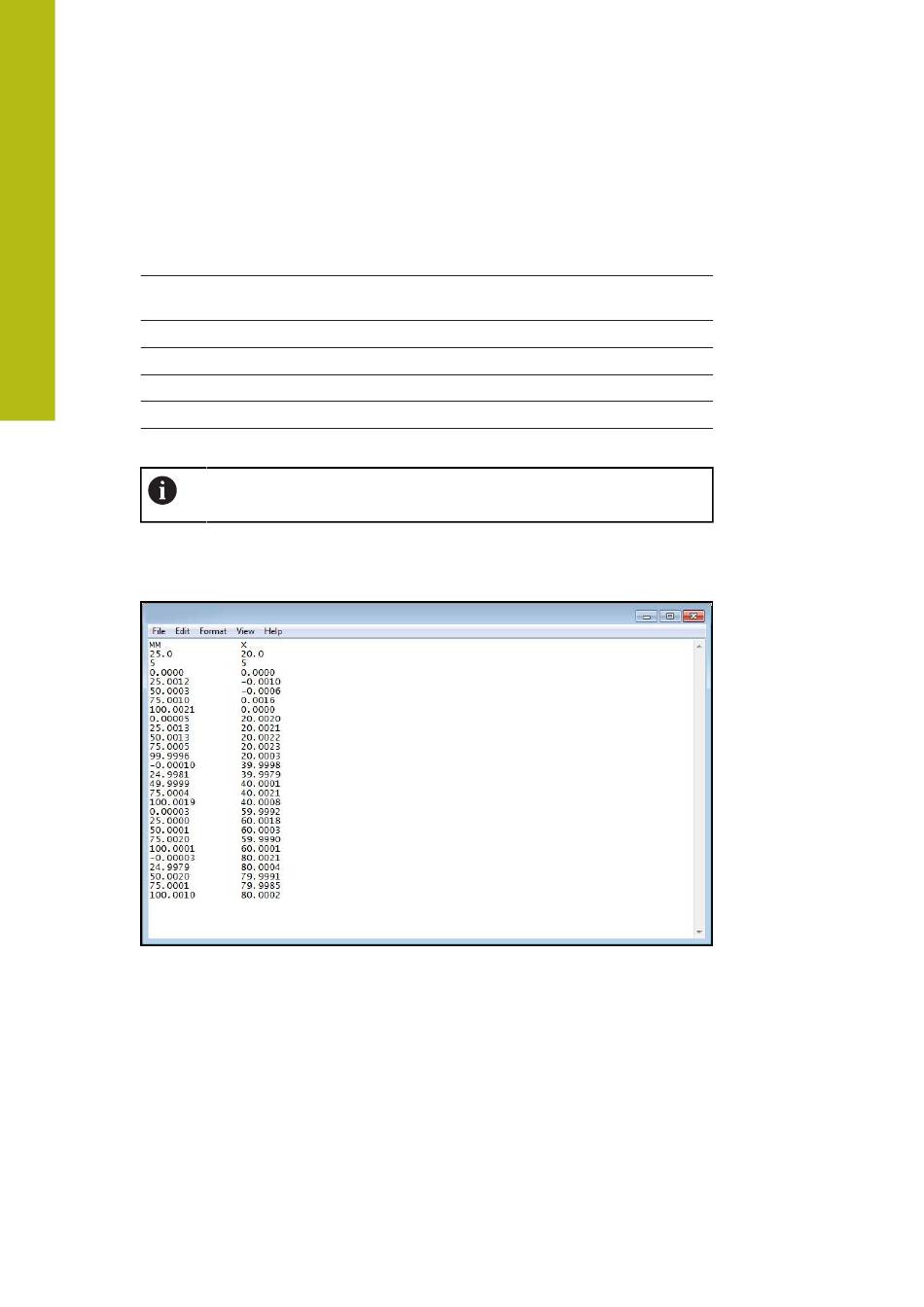

Figure 23 : Exemple de format d'importation
114
Comme axe d'orientation, vous avez le choix entre l'axe X ou l'axe Y.
Mise en service | Etapes individuelles de mise en service
Axe d'alignement
Distance entre les points-repères de
l'axe Y
Nombre de points-repères sur l'axe Y
Valeur Y du premier point-repère
Valeur Y du deuxième point-repère
...
Valeur Y du dernier point-repère
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018
