Démarrage rapide | Exécution d'une mesure
Mesurer un barycentre
Pour mesurer un barycentre trois points de mesure minimum sont requis. Pour
l'enregistrement de points de mesure, vous pouvez par exemple utiliser l'outil de
mesure Auto OED. Plusieurs points de mesure sont automatiquement répartis sur
l'ensemble du contour, conformément aux paramètres.

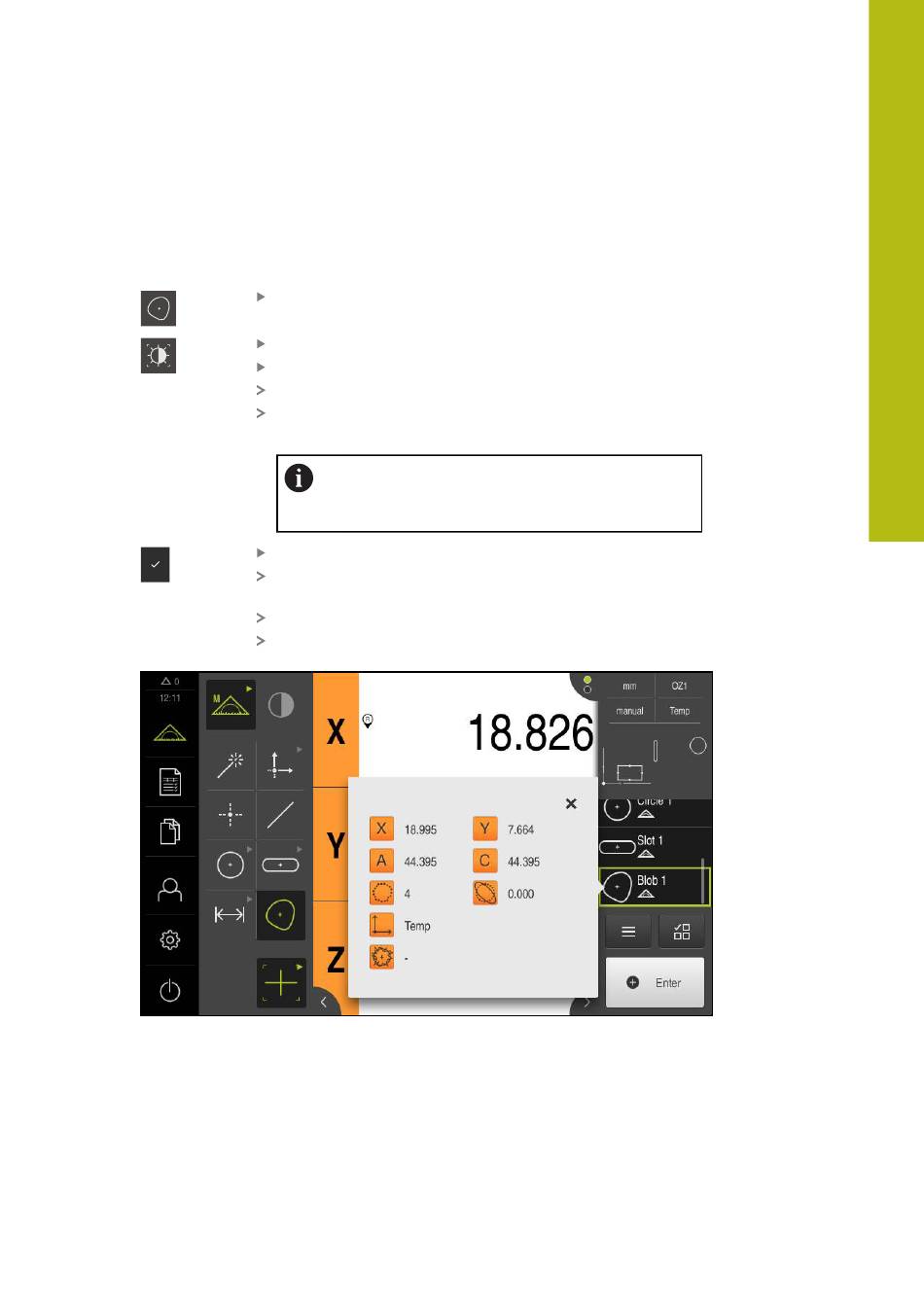

Figure 47 : Elément Barycentre dans la liste d'éléments avec Aperçu des fonctionalités
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018
Sélectionner le Barycentre dans la palette de géométries
Sélectionner Auto OED dans la palette d'outils
Franchir l'arête du barycentre avec le capteur OED
Un nouvel élément s'affiche dans la liste d'éléments.
Un nouveau point de mesure est ajouté chaque fois que
l'arête de référence est franchie.
Répartir les points de mesure le plus
uniformément possible sur les contours de
l'élément.
Appuyer sur Terminer dans le nouvel élément
Un nouvel élément est calculé sur la base des points de
mesure enregistrés et de la géométrie sélectionnée.
Le barycentre mesuré s'affiche dans l'aperçu des éléments.
L'aperçu du résultat de la mesure s'affiche.
