Bref descriptif

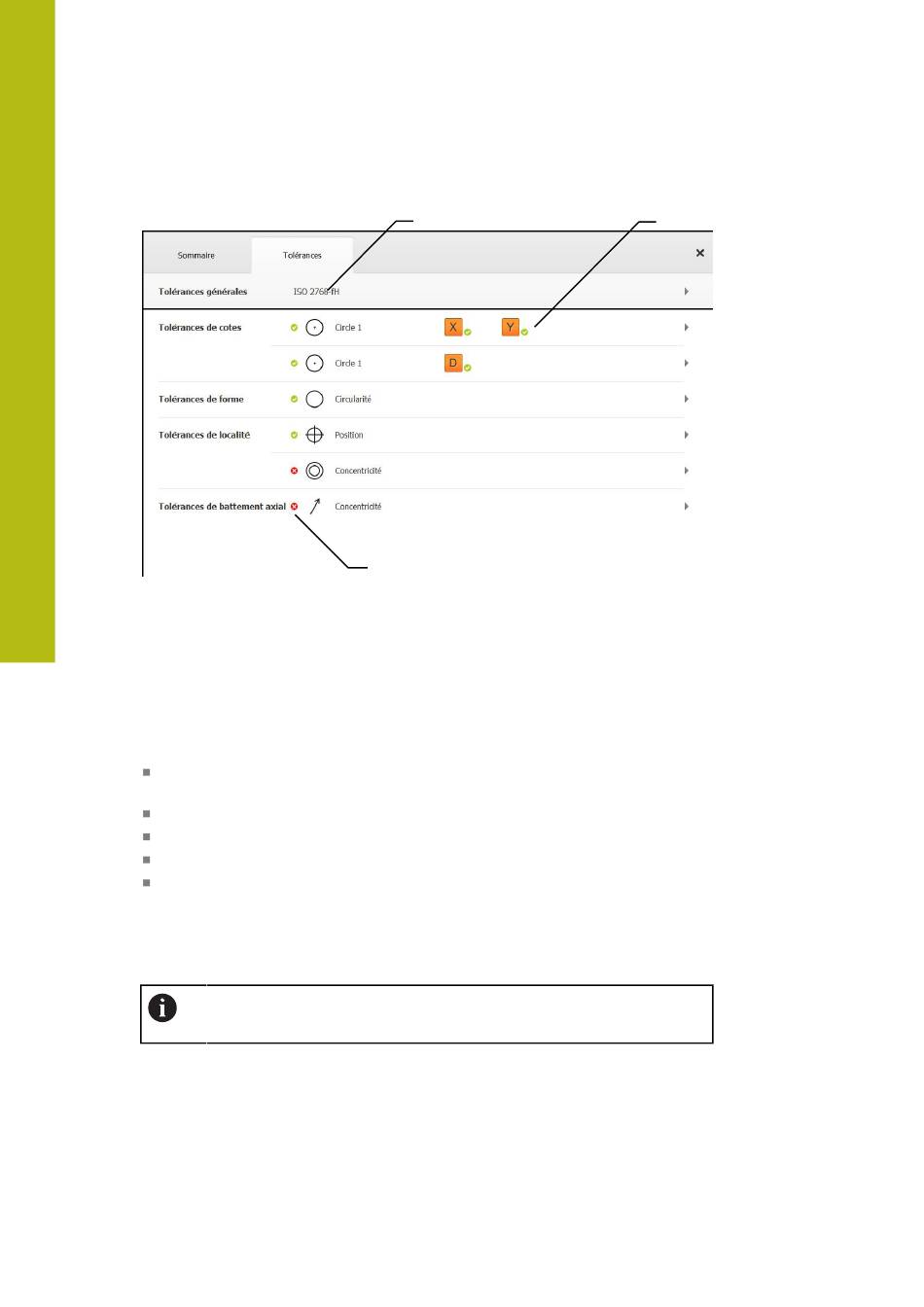

Figure 68 : Dialogue Détails avec l'onglet Tolérances
1
Vue générale des tolérances
2
Liste des tolérances en fonction de l'élément
3
État de la tolérance : active et dans la limite de tolérance, ou active et en
dehors de la tolérance
Dans l'onglet Tolérances, vous pouvez définir la tolérance de géométrie d'un
élément mesuré ou construit. Les tolérances sont rangées par groupes.
Selon l'élément, les tolérances suivantes peuvent être définies :
Tolérances de cotes, par exemple diamètre, largeur, longueur et angle de l'axe
principal
Tolérances de forme, par exemple rondeur
Tolérances d'emplacement, par exemple position, concentricité
Tolérances d'orientation, par ex. inclinaison, parallélisme, perpendicularité
Tolérances de battement axial
Les tolérances peuvent être activées ou désactivées pour chaque élément. Pour
définir les tolérances d'un élément, il est possible de saisir manuellement les
valeurs de tolérances ou de reprendre les valeurs par défaut des tolérances
générales (par exemple, la norme ISO 2768).
268
3
Les éléments de référence tels que le point zéro, l'alignement et le plan
de référence ne peuvent pas être soumis à des tolérances.
Evaluation de la mesure | Détermination des tolérances
1
