OMNIA M 3.2
B.1 Când tensiunea detectată de unitate este de 230 V c.a. între H și N, unitatea pornește.
B.2 Când tensiunea detectată de unitate este de 0 V c.a. între H și N, unitatea se oprește.
Când TERMOST. DE CAM. este setat la DA, senzorul de temperatură interioară Ta nu poate fi setat ca fiind activ, unitatea
funcționând doar în conformitate cu T1.
Metoda C
•
Modulul hidraulic este conectat cu două regulatoare externe de temperatură, în timp ce în interfața cu utilizatorul PT. SERVICE
setați TERMOSTATUL DUBLU AL CAMEREI la DA:
C.1 Când tensiunea detectată a unității este de 230 V c.a. între H și N, partea PRINCIPALĂ se pornește. Când tensiunea
detectată a unității este de 0 V c.a. între H și N, partea PRINCIPALĂ se oprește.
C.2 Când tensiunea detectată a unității este de 230 V c.a. între C și N, partea CAMERĂ se activează în funcție de curba de
temperatură climatică. Când tensiunea detectată a unității este de 0 V c.a. între C și N, partea CAMERĂ se dezactivează.
C.3 Când H-N și C-N sunt detectate cu 0 V c.a., unitatea se oprește.
C.4 Când H-N și C-N sunt detectate cu 230 V c.a., ambele părți, PRINCIPALĂ și CAMERĂ sunt pornite.
• Cablarea termostatului trebuie să corespundă setărilor interfeței cu utilizatorul. Consultați 10.7 Setări locale/
Termostatul de cameră.
• Sursa de alimentare a echipamentelor și a termostatului de cameră trebuie conectată la aceeași linie neutră și linie
de fază (L2) (numai pentru unitatea trifazată).
Procedură
• Conectați cablul la bornele corespunzătoare, așa cum se arată în imagine.
• Fixați cablul cu brățări autoblocante la suporturile de fixare a cablurilor pentru a asigura reducerea tensiunii aplicate.

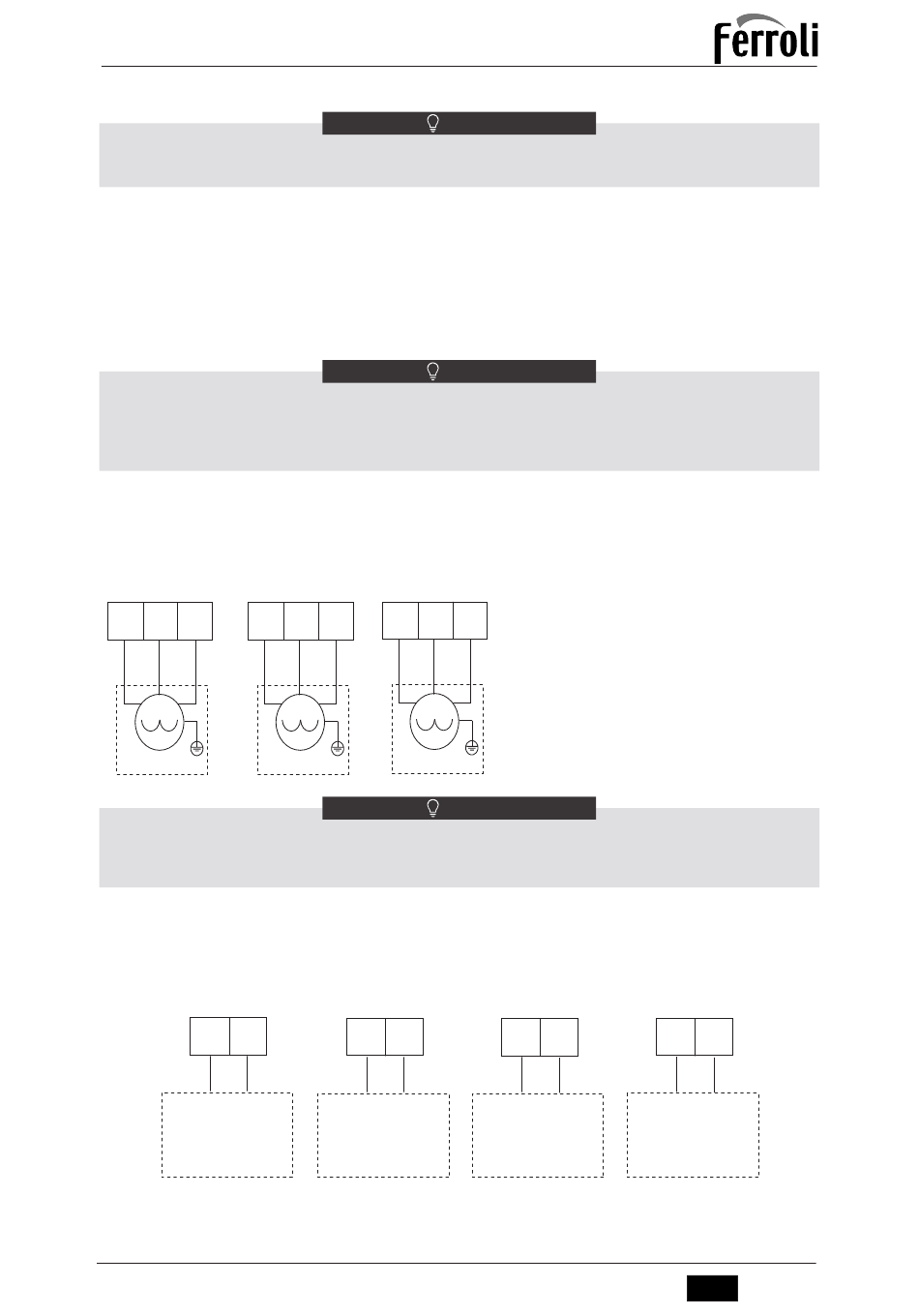

3) Pentru vana cu 3 căi SV3
5 6 16 7
1ON N 2ON
1OFF
SV1
Cablarea vanei cu 3 căi este diferită pentru NC (normal închis) și NO (normal deschis). Înainte de cablare, citiți cu atenție
manualul de instalare și de utilizare pentru vana cu 3 căi și instalați vana așa cum se arată în imagine. Conectați-o la
numerele de bornă corecte.
Procedură
• Conectați cablul la bornele corespunzătoare, așa cum se arată în imagine.
• Fixați bine cablul.
4) Pentru pompe cu diferite funcții:
9 21
P_c N
PUMP_c
IEȘIRE SEMNAL DE
CONTROL
(Pentru pompa zonei 2)
22T÷30T
NOTĂ
NOTĂ
19 18
8 17 20
N 3ON 3OFF
2OFF
SV3
SV2
NOTĂ
10 22
P_o N
PUMP_o
IEȘIRE SEMNAL DE
CONTROL
(Pentru pompa zonei
1 sau pompa de
circulație exterioară)
Cod. 3QE47670 - Rev. 00 - 02/2022
N
11 23
P_s N
PUMP_s
IEȘIRE SEMNAL DE
IEȘIRE SEMNAL DE
CONTROL (Pentru pompa de
circulație a rezervorului
(Pentru pompa solară)
12 24
P_d N
PUMP_d
CONTROL
ACM)
271
RO
