9.3.3 Placa de control principală a unității
14
17
2
18
19
26
26
25

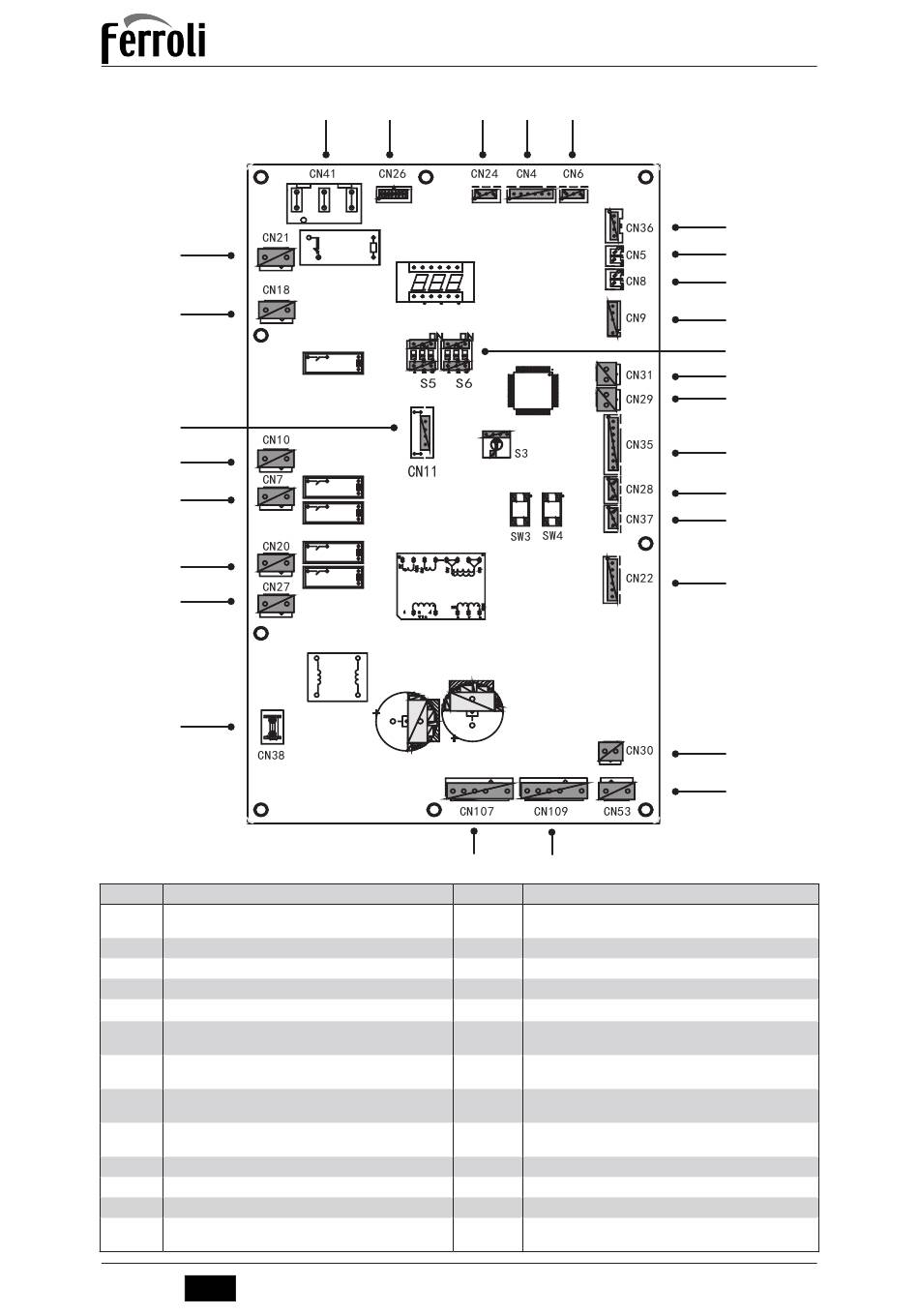

Codificare Unitate de asamblare
1 Port de alimentare pentru PCB B (CN41)
2 Port pentru programare IC (CN11)
3 Port pentru senzorul de presiune (CN6)
4 Port pentru senzorul de temp. la aspirație (CN5)
5 Port pentru senzorul de temp. la evacuare (CN8)
Port pentru senzorul de temp. ambientală din exterior și
6
pentru senzorul de temp. a condensatorului (CN9)
Port pentru comutator de joasă presiune și verificare
7
rapidă (CN29)
Port pentru comunicare cu placa de control hydrobox
8
(CN24)
9 Port pentru comunicare cu PCB C (CN4)
10 Comutator DIP (S5, S6)
11 Port pentru comunicare cu contorul de alimentare (CN26)
12 Port pentru supapa de expansiune electrică (CN22)
Port pentru alimentarea cu energie a ventilatorului de
13
310 V c.c. (CN53)
258
RO
1 11 8
A
AAN AAN
AAN AAN
1 2 3 1 2 3
1 2 3 1 2 3
20 V
1 2 4
V i n
6 7 8
+
23
Codificare
14
15
16
17
18
19
20
21
22
23
24
25
26
Cod. 3QE47670 - Rev. 00 - 02/2022
OMNIA M 3.2
9 3
23
Unitate de asamblare
Port de alimentare pentru placa de control hydrobox
(CN21)
Port pentru alt senzor de temp. (CN35)
Port pentru comunicare XYE (CN28)
Port pentru vana cu 4 căi (CN18)
Port pentru banda de încălzire electrică 1 (CN10)
Port pentru banda de încălzire electrică 2 (CN7)
Port pentru comunicare D1D2E (CN37)
Port pentru comutatorul de înaltă presiune și verificare
rapidă (CN31)
Port pentru alimentarea cu energie a ventilatorului de 15
V c.c. (CN30)
Port pentru ventilator (CN107/109)
Port pentru comunicare cu PCB A (CN36)
Port pentru GND (CN38)
Port pentru SV (CN20/ 27)
22T÷30T
24
4
5
6
10
21
7
15
16
20
12
22
13
