OMNIA M 3.2
B.1 Het apparaat schakelt zich in wanneer het apparaat een spanning detecteert van 230 VAC tussen H en N.
B.2 Het apparaat schakelt zich uit wanneer het apparaat een spanning detecteert van 0 VAC tussen H en N.
Wanneer KAMERTHERMOSTA. is ingesteld op JA, kan de binnentemperatuursensor Ta niet als geldig worden ingesteld
en werkt het apparaat alleen volgens T1.
Methode C
•
Hydraulische module is verbonden met 2 externe temperatuurregelaars, terwijl DUBBEL KAMERTHERMOSTA. op JA wordt
ingesteld door bedieningspaneel VOOR ONDERHOUDSMONTEUR:
C.1 De HOOFDzijde schakelt zich in wanneer het apparaat een spanning detecteert van 230 VAC tussen H en N, en schakelt
zich uit bij een gedetecteerde spanning van 0 VAC tussen H en N.
C.2 De KAMERzijde schakelt zich in volgens de klimaattemp.curve wanneer het apparaat een spanning detecteert van 230
VAC tussen C en N. De KAMERzijde schakelt zich uit wanneer het apparaat een spanning detecteert van 0 V tussen C en N.
C.3 het apparaat schakelt zich in wanneer het apparaat H-N en C-N detecteert als 0 VAC.
C.4 De HOOFD- en KAMERzijden schakelen zich in wanneer het apparaat H-N en C-N detecteert als 230 VAC.
• De bedrading van de thermostaat moet overeenkomen met de instellingen van het bedieningspaneel. Zie 10.7
Veldinstellingen / Kamerthermostaat.
• De voeding van het apparaat en de kamerthermostaat moet op dezelfde Nuldraad en (L2) Fasedraad (alleen voor
3-fase-apparaten) worden aangesloten.
Procedure
• Sluit de kabel aan op de overeenkomstige aansluitklemmen (zie afbeelding).
• Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen om spanningsontlasting te garanderen.

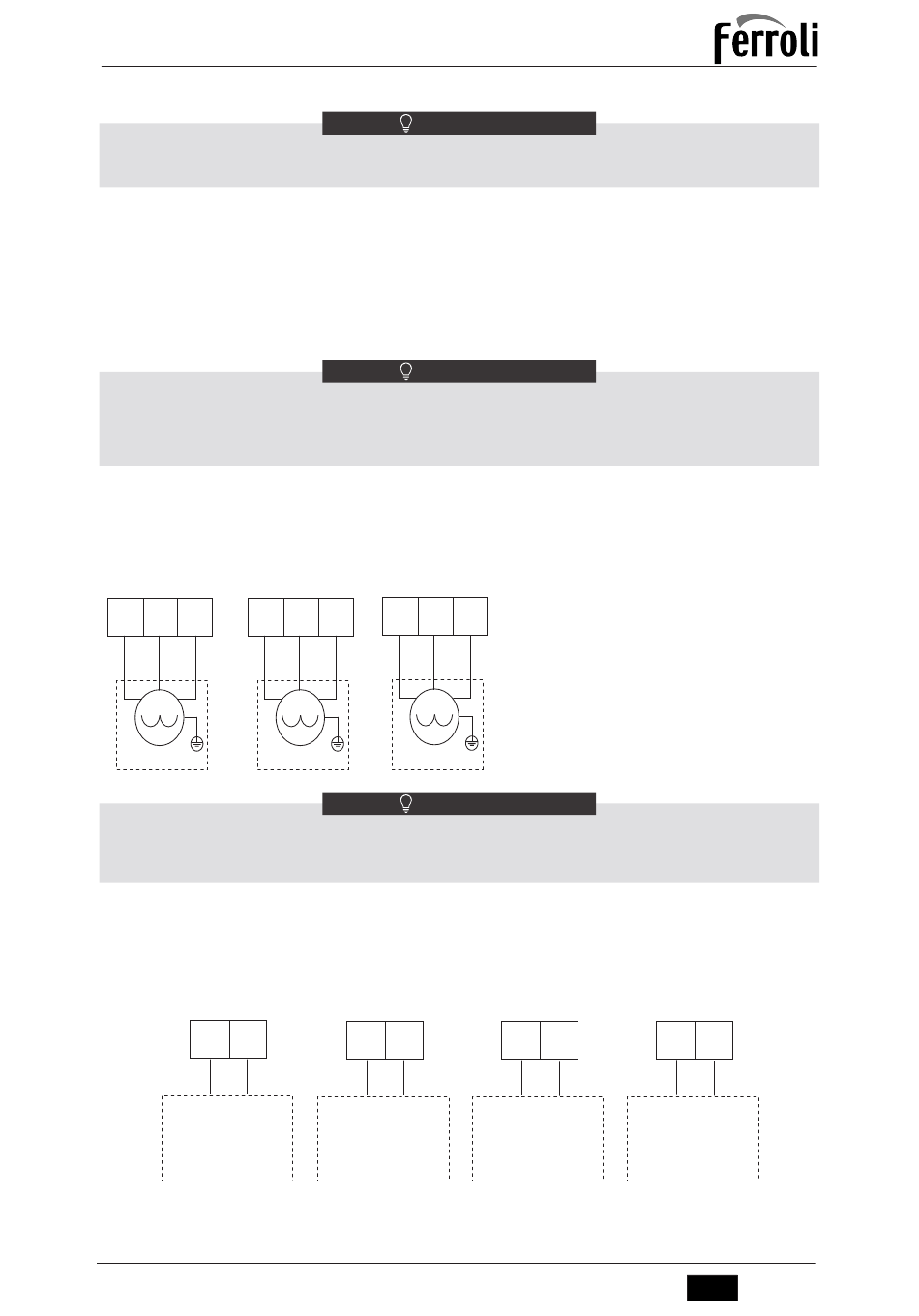

3) Voor 3-wegklep SV3
5 16 7
6
1ON N 2ON
1OFF
SV1
De bedrading van de 3-wegklep verschilt voor NC (normaal gesloten) en NO (normaal geopend). Lees voor de bedrading
de installatie- en gebruikershandleiding van de 3-wegklep zorgvuldig door en installeer de klep zoals in de afbeelding.
Zorg ervoor dat u het op de juiste klemnummers aansluit.
Procedure
• Sluit de kabel aan op de overeenkomstige aansluitklemmen (zie afbeelding).
• Zorg ervoor dat de kabel goed vastzit.
4) Voor verschillende pompfuncties:
9 21
P_c N
POMP_c
BESTURINGSSIG-
NAALUITGANG
(Voor Zone 2 pomp)
22T÷30T
OPMERKING
OPMERKING
19 18
17 20
8
3ON
N 3OFF
2OFF
SV3
SV2
OPMERKING
10 22
P_o N
POMP_o
BESTURINGSSIG-
NAALUITGANG
(Voor zone 1 of
buitencirculatiepomp)
Cod. 3QE47670 - Rev. 00 - 02/2022
N
11 23
P_s N
POMP_s
BESTURINGSSIG-
BESTURINGSSIG-
NAALUITGANG
NAALUITGANG
(Voor DHW-tank
(Voor zonnepomp)
12 24
P_d N
POMP_d
circulatiepomp)
