Cerabar PMP23 IO-Link
Condition
Description du
comportement de FH1/FL1
Options
Réglage par défaut
Endress+Hauser
Les fonctions suivantes ne sont disponibles que si une fonction de fenêtre a été configurée
pour la sortie tout ou rien (sortie 1 (Ou1)).
La fonction de fenêtre est mise en oeuvre à l' a ide des paramètres FH1 et FL1. Étant donné
que les réglages des paramètres dépendent les uns des autres, les paramètres sont décrits
tous ensemble.

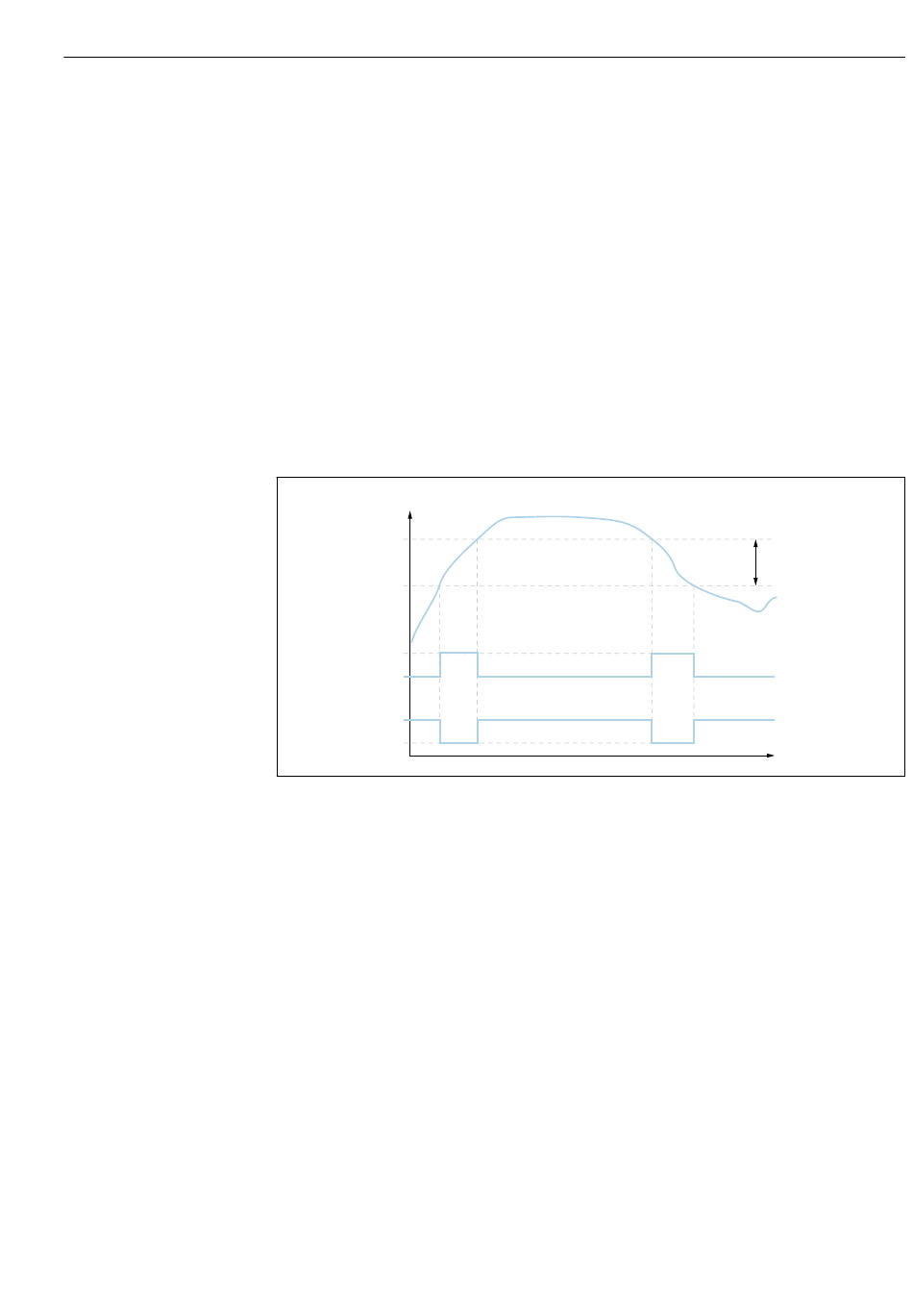

La valeur supérieure de la fenêtre de pression "FH1" et la valeur inférieure de la fenêtre de
pression "FL1" peuvent être définies avec ces fonctions (p. ex. pour la surveillance d' u ne
certaine gamme de pression). Lorsque la valeur inférieure de la fenêtre de pression "FL1"
est atteinte (avec pression croissante ou décroissante), un changement du signal électrique
se produit à la sortie tout ou rien. Lorsque la valeur supérieure de la fenêtre de pression
"FH1" est atteinte (avec pression croissante ou décroissante), un changement du signal
électrique se produit à la sortie tout ou rien. La différence entre la valeur supérieure de la
fenêtre de pression "FH1" et la valeur inférieure de la fenêtre de pression "FL1" est appelée
fenêtre de pression. La valeur supérieure de la fenêtre de pression "FH1" doit être
supérieure à la valeur inférieure de la fenêtre de pression "FL1" ! Un message de diagnostic
s' a ffiche si la valeur inférieure entrée pour la fenêtre de pression "FH1" est inférieure à la
valeur inférieure de la fenêtre de pression "FL1". Bien que cette entrée soit possible, elle n' a
pas d' e ffet dans l' a ppareil. L' e ntrée doit être corrigée !
p
FH1
FL1
1
0
1
0
0 Signal 0. Sortie ouverte à l' é tat de repos
1 Signal 1. Sortie fermée à l' é tat de repos
2 Fenêtre de pression (différence entre la valeur de la fenêtre haute "FH1" et de celle de la fenêtre basse "FL1")
FNO Contact de fermeture
FNC Contact d' o uverture
FH1 Valeur supérieure de la fenêtre de pression
FL1 Valeur inférieure de la fenêtre de pression
Pas de sélection. L' u tilisateur est libre d' é diter les valeurs.
Réglage par défaut (si aucun réglage spécifique n' a été commandé) :
Point de commutation SP1/FH1 : 90 % ; point de switchback RP1/FL1 : 10 %
Mise en service
2
FNO
FNC
t
A0034026
31
