Connexion des enceintes

Connecte les enceintes à l'aide des câbles fournis, en veillant
à apparier les couleurs des connecteurs et des câbles.
1
Appuyez sur le levier, insérez entièrement dans le
connecteur la partie dénudée du câble, et relâchez le levier.
2
Connectez l'entrée audio du caisson de graves (subwoofer)
au jack WOOFER LINE OUT, et raccordez les enceintes
comme décrit ci-dessous :
Enceintes
Avant gauche (FL)
Avant droite (FR)
Centre (C)
Surround gauche (SL)
Surround droite (SR)
Remarques:
– Veillez à raccorder les câbles correctement. Toute connexion
incorrecte risquerait d'endommager l'appareil en provoquant
un court-circuit.
– Pour obtenir une qualité sonore optimale, utilisez les
enceintes fournies.
– Ne connectez pas plus d'une enceinte à chaque paire de
bornes +/-.
– Ne connectez pas des enceintes ayant une impédance
inférieure à celle des enceintes fournies. Reporte-vous à la
section CARACTERISTIQUES TECHNIQUES de ce manuel.

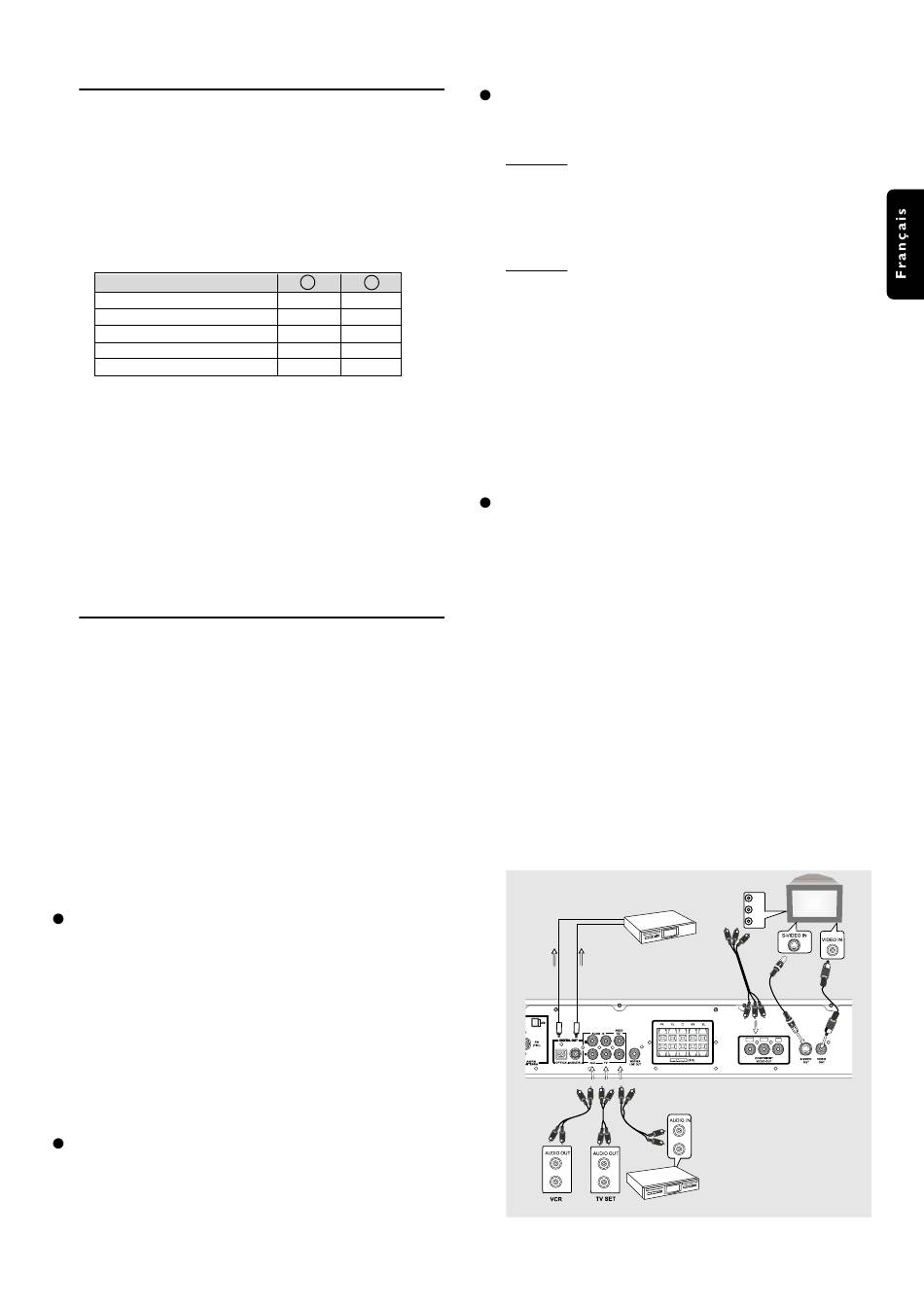

Raccordement à un téléviseur
et à d'autres composants
IMPORTANT !
– Il existe plusieurs façons de raccorder le système
à un téléviseur (comme l'indique l'illustration),
selon les possibilités de votre téléviseur.
– Pour être sûr d'effectuer la connexion optimale,
consultez toujours le manuel d'instructions de
l'équipement auquel vous raccordez le système.
– Certains disques DVD étant dotés d'un
dispositif de protection contre la copie, il ne vous
sera pas toujours possible d'enregistrer un disque
à l'aide d'un magnétoscope.
Pour écouter des chaînes de télévision ou la
lecture d'un magnétoscope en utilisant le
système son Home Cinema
A l'aide des câbles audio fournis (blanc/ rouge), raccordez
les connecteurs AUDIO IN (TV ou AUX) aux sorties son
correspondantes AUDIO OUT sur le téléviseur, le
magnétoscope ou autre composant audiovisuel.
Avant de commencer à utiliser le système, appuyez
sur TV/AV ou AUX sur la télécommande pour activer la
source son correspondante.
Pour afficher la lecture du DVD
Utilisez le câble vidéo (jaune) pour connecter la prise jack
VIDEO OUT du système à la prise jack d'entrée vidéo
sur le téléviseur.
- +
noir blanc
noir rouge
noir vert
noir bleu
noir gris
Vous pouvez établir une connexion vidéo
supplémentaire avec l'une des options si votre
téléviseur possède le même connecteur d'entrée
Option 1
Utilisez le câble S-vidéo pour connecter la prise jack
S-VIDEO OUT du système à la prise jack d'entrée
S-vidéo sur le téléviseur.
OU
Option 2
Utilisez les câbles vidéo composant (rouge/ bleu/ vert) (non
fourni) pour connecter les prises jack Pr/Cr Pb/Cb Y du
système aux prises jack d'entrée Pr/Cr Pb/Cb Y
correspondantes du téléviseur.
IMPORTANT!
Si vous utilisez S-VIDEO ou vidéo composant
Pr/Cr Pb/Cb Y comme connexion de lecture de
DVD, le réglage de sortie vidéo du système
(VIDEO OUT) devra être modifié en
conséquence. Reportez-vous à la pages 35-36.
Pour connecter des composants supplémentaires
Utilisez les connecteurs AUDIO OUT
– pour connecter votre système à un amplificateur, un
système audio ou un téléviseur doté de connecteurs
d'entrée audio analogiques.
– pour connecter votre système à un1 enregistreur de CD ou un
magnétoscope et effectuer des enregistrements analogiques.
Utilisez les connecteurs OPTICAL ou COAXIAL
– pour connecter votre système à un amplificateur avec
décodeur numérique DTS ou Dolby, ou à un enregistreur CD.
Il sera nécessaire de positionner la sortie numérique du
DVD sur "ALL" (reportez-vous à la section "Préparation –
Configuration du système (DVD)").
Remarques:
– Le son MP3 n'est pas disponible sur la sortie numérique.
– Il n'est possible de réaliser un enregistrement en numérique
qu 'à partir d'un CD ou d'un VCD.
OPTICAL IN
COAXIAL IN
ou
Pr/Cr
Pb/Cb
Y
ou
Pr/Cr Pb/Cb Y
C
