Etape 3: Connexion Des Enceintes Et Du Caisson De Basses - Philips LX710 Mode D'emploi

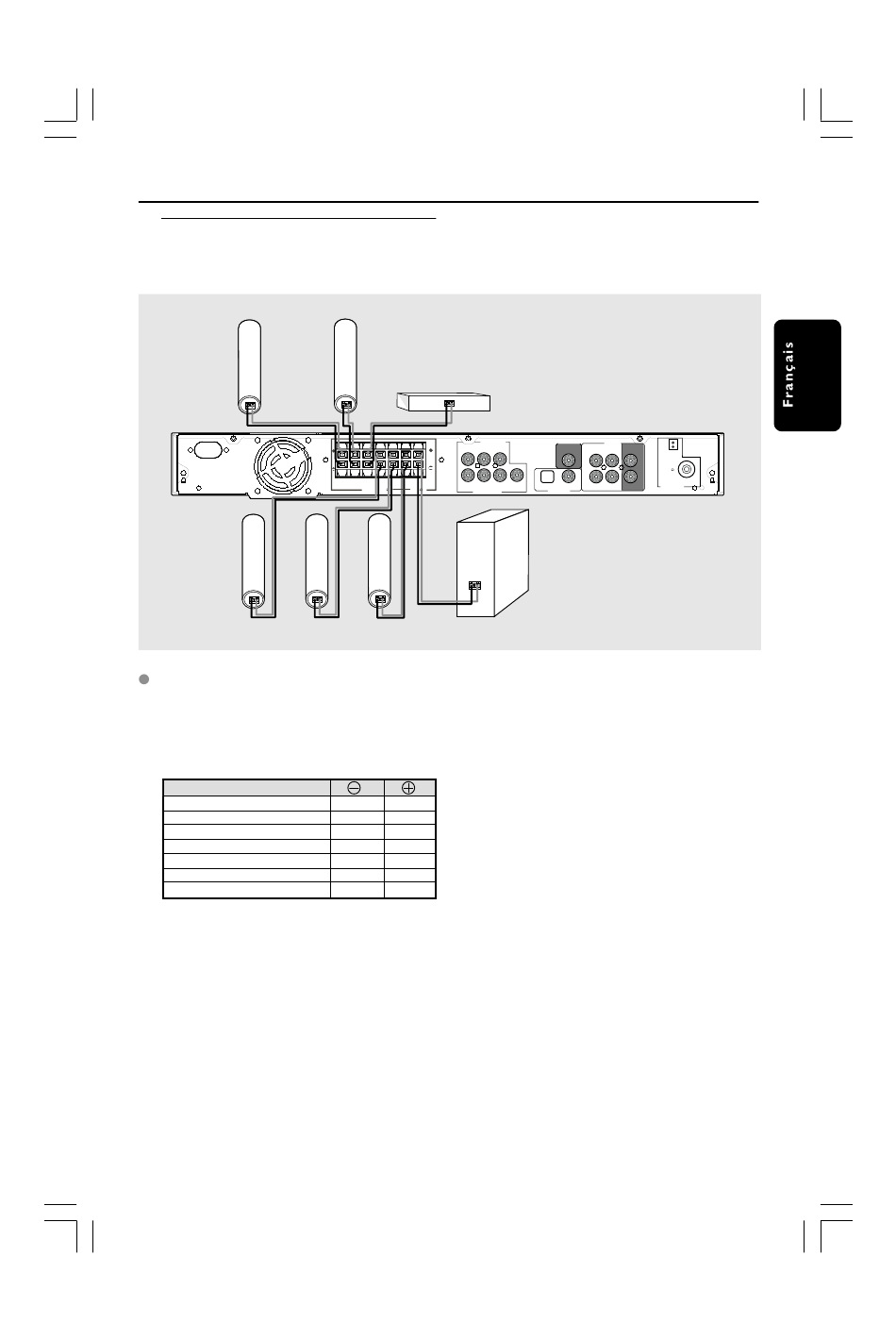

Etape 3: Connexion des
enceintes et du caisson
de basses
Enceinte avant
(droite)
AC MAINS
AC220-240V ~ 50Hz
Enceinte
arrière
(droite)
Arrière gauche
Connectez les enceintes à l'aide des câbles
fournis, en veillant à faire correspondre les
couleurs des jacks et des câbles. Insérez
entièrement la partie dénudée du fil de
l'enceinte dans les jacks.
Enceintes / Caisson de basses
FRONT LEFT (Avant gauche) (FL) noir
FRONT RIGHT (Avant droite) (FR) noir
FRONT CENTER (Centrale) (FC) noir
REAR LEFT (Arrière gauche) (RL) noir
REAR RIGHT (Arrière droite) (RR) noir
REAR CENTER (Arrière centrale) noir
SUBWOOFER (Caisson de basses)
Conseils utiles:
– Veillez à raccorder correctement les câbles des
enceintes. Toute connexion incorrecte risque
d'endommager l'appareil en provoquant un court-
circuit.
– Ne connectez pas plus d'une enceinte à chaque
+ / -
paire de jacks .
– Ne connectez pas des enceintes ayant une
impédance inférieure à celle des enceintes
fournies. Reportez-vous à la section
CARACTÉRISTIQUES TECHNIQUES de ce manuel.
022-039-LX710-22-Fre
Enceinte avant
(gauche)
Centrale avant
DVD / SACD IN
FRONT REAR
FRONT
+ + LEFT LEFT CENTER
+
FRONT FRONT FRONT REAR REAR REAR SUB-
RIGHT LEFT CENTER RIGHT LEFT CENTER WOOFER
FRONT REAR REAR
RIGHT RIGHT CENTER
SPEAKERS (4 ) (6 )
7 CHANNEL IN
Arrière centrale
blanc
rouge
vert
bleu
gris
marron
noir violet
25
Connexions
DIGITAL OUT
AUDIO
MW
TV AUX
L L L L
FM 75
R R R
SUB-
OPTICAL COAXIAL
WOOFER ANTENNA
IN OUT
DIGITAL IN
Caisson
de basses
