Note : Prenez les précautions nécessaires, car ce test peut produire de la suie, de la fumée ou des gaz. L'appareil doit être
sous surveillance pendant toute la durée du test.
1.
Mettez l'appareil hors tension et bloquez le tuyau d'évent en aval (cheminée) de la soupape barométrique.
2.
Démarrez l'appareil.
3.
Le commutateur WMO-1 normalement doit arrêter le brûleur à huile en moins de 10 minutes.
4.
Après le test, mettez l'appareil hors tension et laissez-le se refroidir.
5.
Enlevez le blocage du tuyau d'évent.
6.
Réenclenchez le commutateur WMO-1 en poussant sur le bouton carré rouge jusqu'à ce que vous entendiez un déclic.
7.
Assurez-vous que l'appareil est dans un état sécuritaire.
Entretien et nettoyage
L'assemblage du commutateur WMO-1 doit être vérifié et nettoyé une fois par année et après chaque arrêt du brûleur
déclenché par le commutateur.
Procédure de nettoyage
1.
Mettez l'appareil hors tension.
2.
Enlevez le couvercle du commutateur WMO-1.
3.
Enlever les deux vis de fixation de la sonde de température thermodisque.
4.
Retirez délicatement la sonde d'un côté.
5.
En utilisant une brosse douce appropriée ou un chiffon, nettoyez délicatement toute suie de la surface de la sonde et à
l'intérieur du tube de 5/8" dia.
6.
Remettez la sonde en place et fixez-la fermement avec les vis de fixation.
7.
Vérifiez l'état des connexions et si elles sont bien fixées.
8.
Vérifiez que le tube de 5/8" dia. et les écrous de fixation sont bien fixés.
9.
Remettez le couvercle en place et fixez-le avec les vis de fixation.
10. Vérifiez le fonctionnement du commutateur WMO-1, tel que décrit plus haut.
Dépannage
Si, pour une raison quelconque, le commutateur WMO-1 arrête l'appareil en fonction, il faut en vérifier la cause et corriger la
situation avant de réenclencher le commutateur et de démarrer l'appareil. Le commutateur de blocage est réenclenché en
poussant sur le bouton carré rouge jusqu'à ce qu'on entende un déclic.

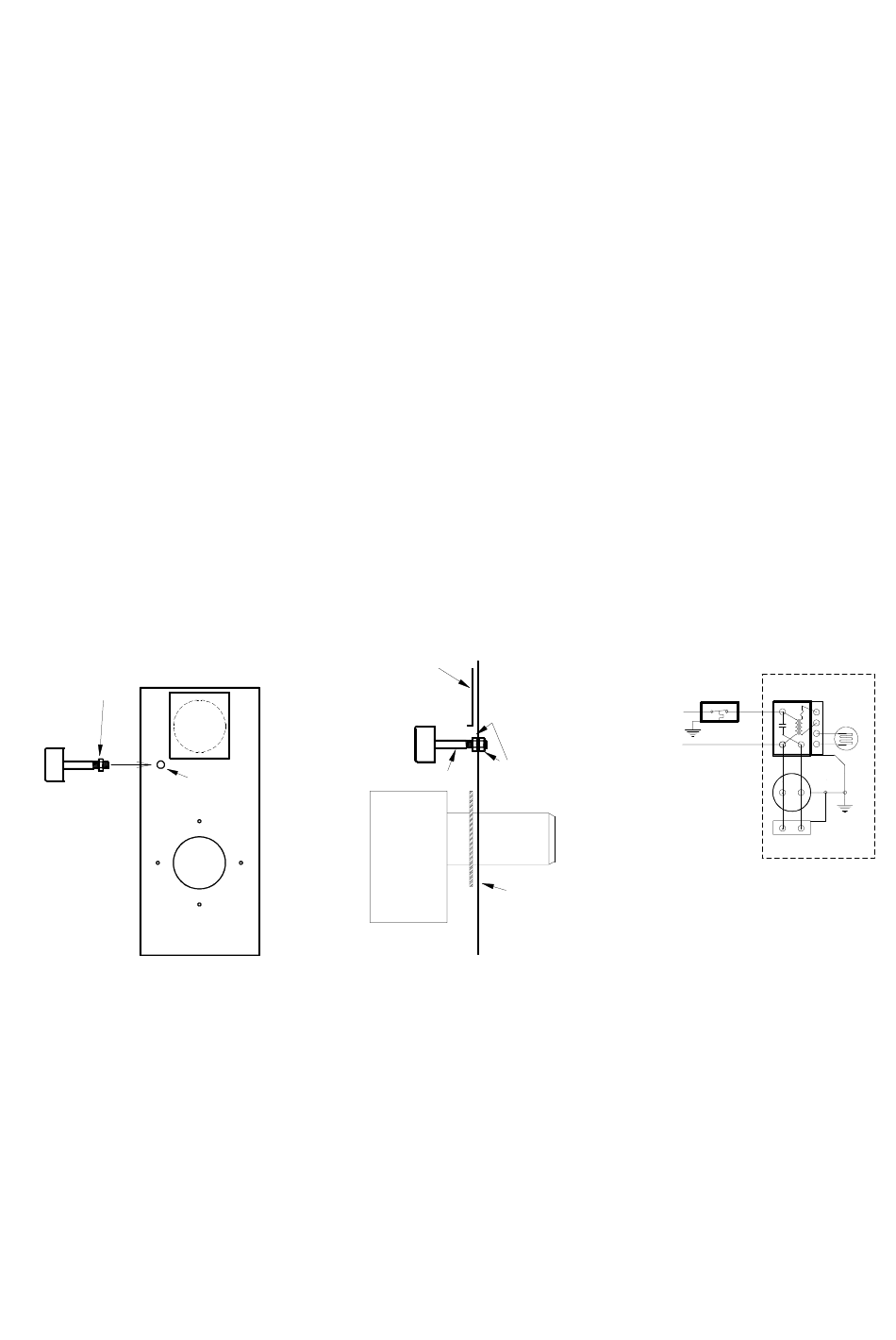

FIG.. 5A
Écrou de fixation
WMO-1
Plaque du brûleur
Hublot
trou de 5/8" dia.
FIG. 5B
Hublot
WMO-1
Écrous de fixation
Tube Horizontal
Plaque du brûleur
Brûleur
5
FIG. 5C
Contrôle primaire
WMO-1
du brûleur
Limite
N
Raccorder le commutateur
WMO-1 à la boîte de
Moteur
jonction de l'appareil
Appareils combinés
de Séries CL :
Raccorder le commutateur
WMO-1 à la boîte de jonction
Allumage
du contrôle du brûleur
T
Cellule à
T
cadmium
F
F
Brûleur
