FIXATION DU MOTEUR : si le moteur est pourvu de godets à huile, le faire pivoter de manière à ce que les godets se trouvent
en haut.
TENSION DE LA COURROIE : Lorsque le réglage de la poulie est ajusté, il faut s'assurer que la courroie peut fléchir
d'approximativement 1 pouce lorsque immobile. La courroie devrait être tendue juste assez pour ne pas glisser. Aligner les
poulies au moyen d'une règle de précision.
O
Légende
N
DE PIÈCE
1
2040105
2
2240003
3
2240001
4
2240040
5
2130010
6
2140002
7
8
2150004
9
2130003

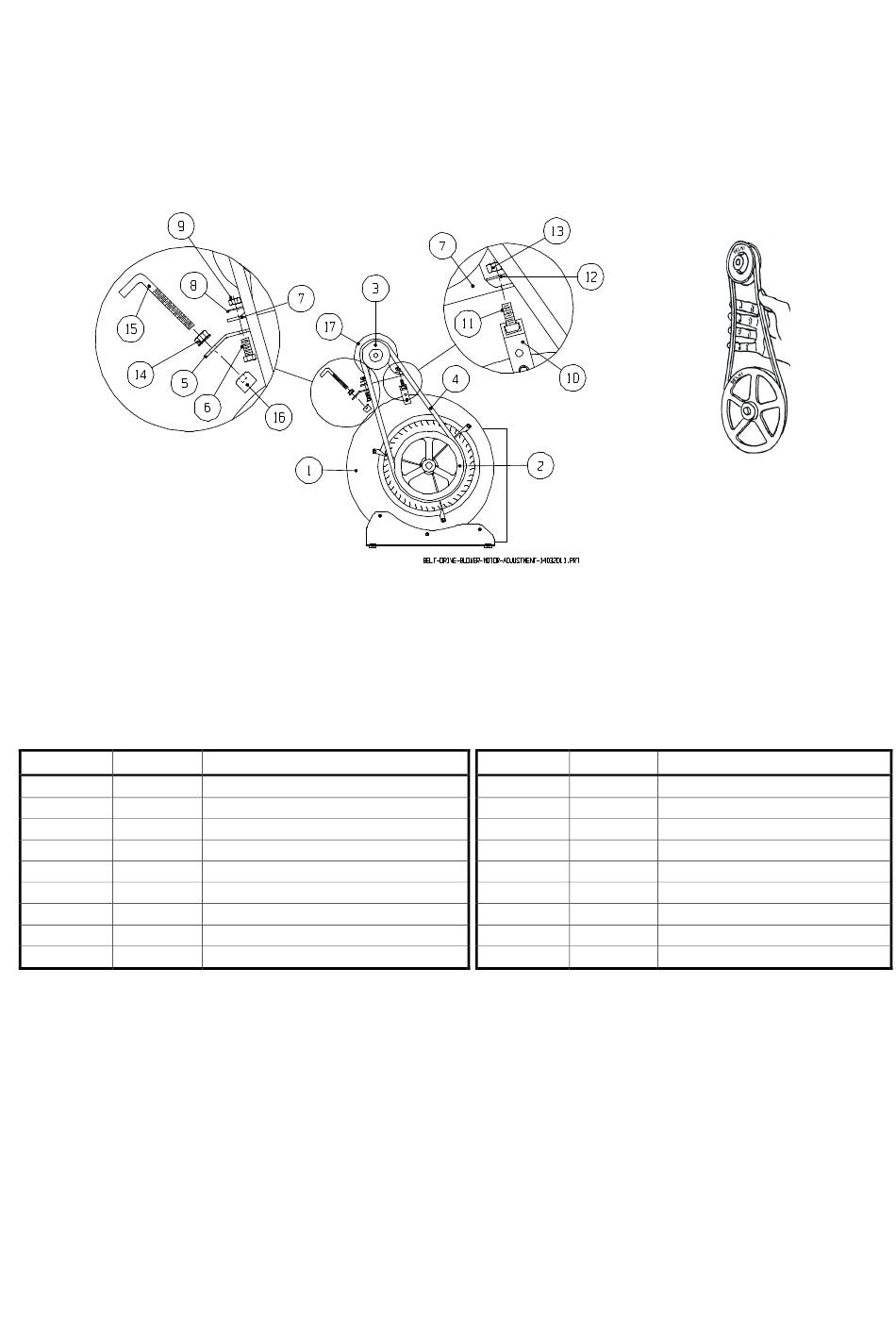

Ensemble moteur/ventilateur
DESCRIPTION
Ventilateur double G9 / poulie 8"
Poulie de ventilateur 8" x ¾"
Poulie de moteur à vitesse variable 3 ¼" x ½"
Courroie 40" x ½"
Articulation du moteur
Vis à tête hexagonale ¾" x ¼" (2)
Cadre du moteur
Rondelle ¼
Écrou hexagonal ¼"
Fig. 9
O
Légende
N
10
2040141
11
2120027
12
2150001
13
2130002
14
2130002
15
2130010
16
2130011
17
2020002
10
DE PIÈCE
DESCRIPTION
Support de fixation du moteur de ventilateur
Vis à tête carrée 5/16" x ¾"
Rondelle 5/16"
Écrou 5/16"
Écrou 5/16"
Articulation du moteur
Pied de moteur ajustable en caoutchouc
Moteur de ventilateur 1/3 HP à courroie
