REMARQUE: Pour que la soufflerie demeure en marche, pousser l'interrupteur MANUAL-AUTO à la position MAN.
5. Raccorder les fils tel qu'illustré au Fig. 10 (tous les modèles).
6. Installer le(s) réservoir(s) d'huile selon les indications fournies par le fabricant de le(s) réservoir(s) et en conformité avec
toute réglementation applicable pour l'emplacement de l'installation.
7. Placer les briques dans le foyer selon le Fig. 8A et les chicanes selon le Fig. 8B.
8. Installer le moteur et la courroie sur le ventilateur de circulation tel qu'illustré à la fig. 9.
9. Ne pas utiliser de registre (clé) manuel dans le tuyau de fumée de cette fournaise. Le tirage optimal devrait être régulé au
moyen du régulateur de tirage barométrique fourni – régler à une valeur de -.03 to -0.5 à la cheminée (voir installation
correcte à la page 11, paragraphe 5).
10. PRÉCAUTION: Si cette fournaise est destinée à en remplacer une autre, prévoir qu'il faut un espace libre de 6" au-dessus
du bonnet d'air chaud et cela jusqu'à au moins 6 pieds de la fournaise. Au-delà de 6 pieds, l'espace libre doit être d'au
moins ½".
Cette unité doit être raccordée à une cheminée approuvée pour fournaise à combustion solide, ie. ULC S629 (Canada) et
UL103 (US). Newmac recommande une cheminée avec un diamètre intérieur de 7" rond ou carré. C'est la responsabilité de
l'installateur de s'assurer qu'il y ait assez de tire en tout temps. La tire devra être entre –0.03 et –0.05 de colonne d'eau.
Aucune autre unité ne doit être raccordée à cette cheminée aux les Etats-Unis. Aucune autre unité ne doit être raccordée à
cette cheminée à moins que l'installation soit conforme à la clause 5 de B365 au Canada.
Amended April 2011
L'installation doit être conforme aux règlements des autoritès locales ayant la responsabilité de l'application des normes du
Code de l'électrucité et de l'ACNOR (CSA) norme B139 - "The Installation Code for Oil Burning Equipment," et B365-"The
Installation Code for Solid Fuel Burning Appliances and Equipment" en rapportant à fournir des dégagements de plénum d'air et
l'installation de tuyau de conduit. Le tuyau de conduit doit être noir 24 minimum de tuyau de ga
Les dimensions du col du conduit de cheminée permettent l'insertion d'un tuyau de cheminée de dimensions standard à
l'intérieur du conduit de cheminée. Les joints des tuyaux de cheminée, y complris le raccord à l'appareil et à la cheminée, se
chevaucheront d'au moins 30mm (1-13/16 p.o.). Les raccords des tuyaux de cheminée doivent être fixés à l'aide d'au moins 3
vis en métal ou tout autre moyen méchanique équivalent; le tout, doit être assez pour se conformer aux règles de l'art. Le
conduit de fumée devra être installé de manière à ce que la condensation en provenance de la cheminée s'écoule en direction
de l'appareil et il ne de doit pas y avoir de repliures longitudinales sur le dessous du conduit dans les tronçons horizontaux.
Les produits du conduit de cheminée peuvent contenir du monoxyde de carbone, surtout lorsque le feu de bois manque d'air
(brûle à petit feu). C'est pourquoi le tuyau de cheminée doit être inséré dans le courant d'air du ventilateur de circulation.
L'entreposage du bois doit être conforme aux règlements locaux et ne doit pas être fait à l'intérieur des dégagements minimaux
des matériaux inflammables, ni à l'intérieur de l'espace nécessaire pour l'alimentation en bois, l'enlèvement de la cendre et pour
toute autre routine d'entretien. Cette fournaise doit être installée par un technicien qualifé.
AIR COMBURANT: Lorsque des ventilateurs sont utilisés dans l'aire d'entreposage du combustible solide, ils devraient être
installés de façon à ne pas créer des pressions négatives dans la pièce où l'appareil de combustion du combustible solide est
situé.
UN APPORT D'AIR COMURANT NEUF: L'alimentation en air comburant neuf être nécessaire pour empêcher les appareils à
combustibles de rejeter des produits de combustion dans la maison. Les indications servant à déterminer si un apport d'air
comburant s'impose ne conviennent pas à toutes situations. Dans le doute, il est recommandé d'assurer un apport d'air.

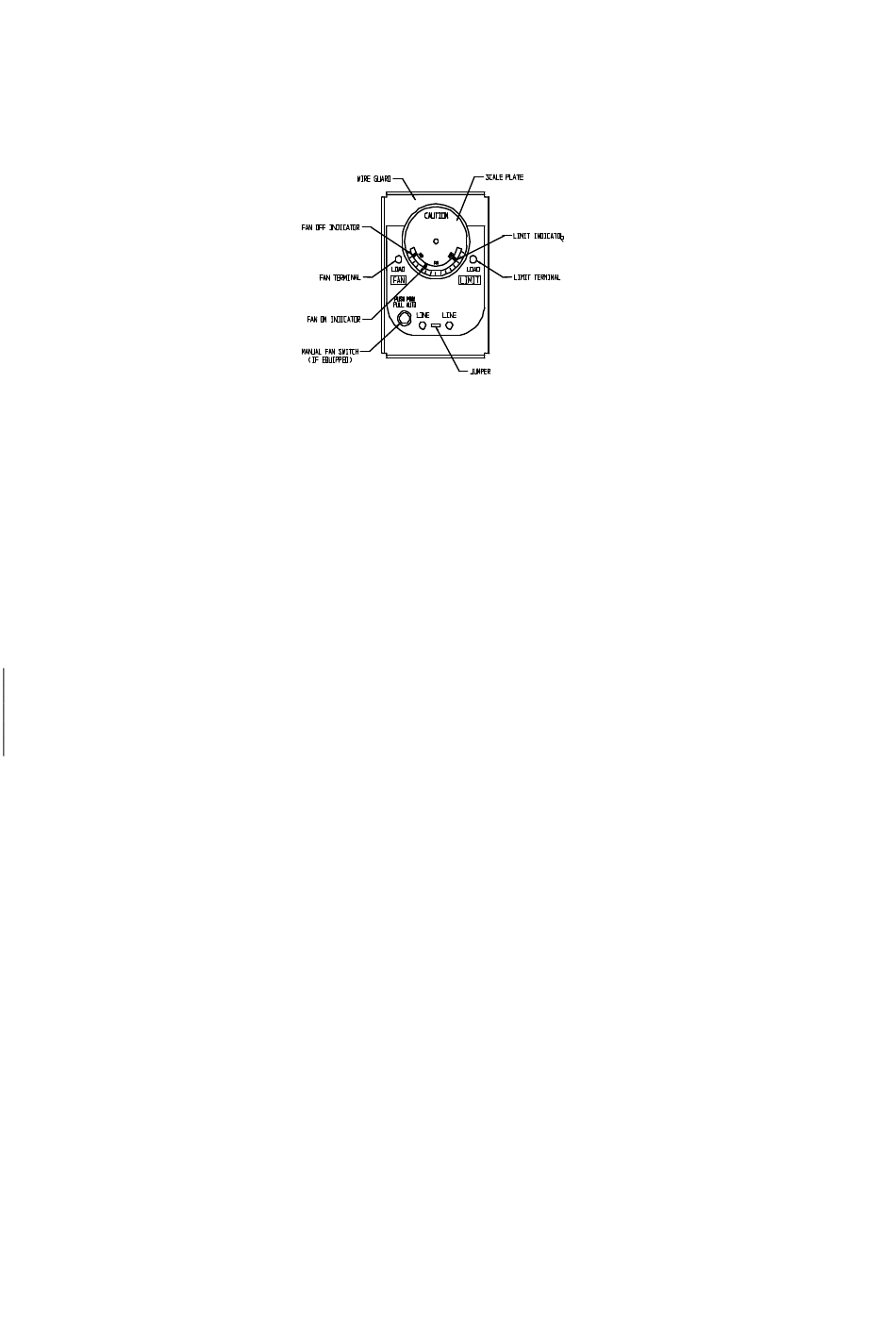

FIG. 3 - COMMANDES DE LA SOUFFLERIE ET DE LA LIMITE
Réglages – Soufflerie arrêt, 95F; marche, 130F; Limite max: 180F
HONEYWELL L4064
3
