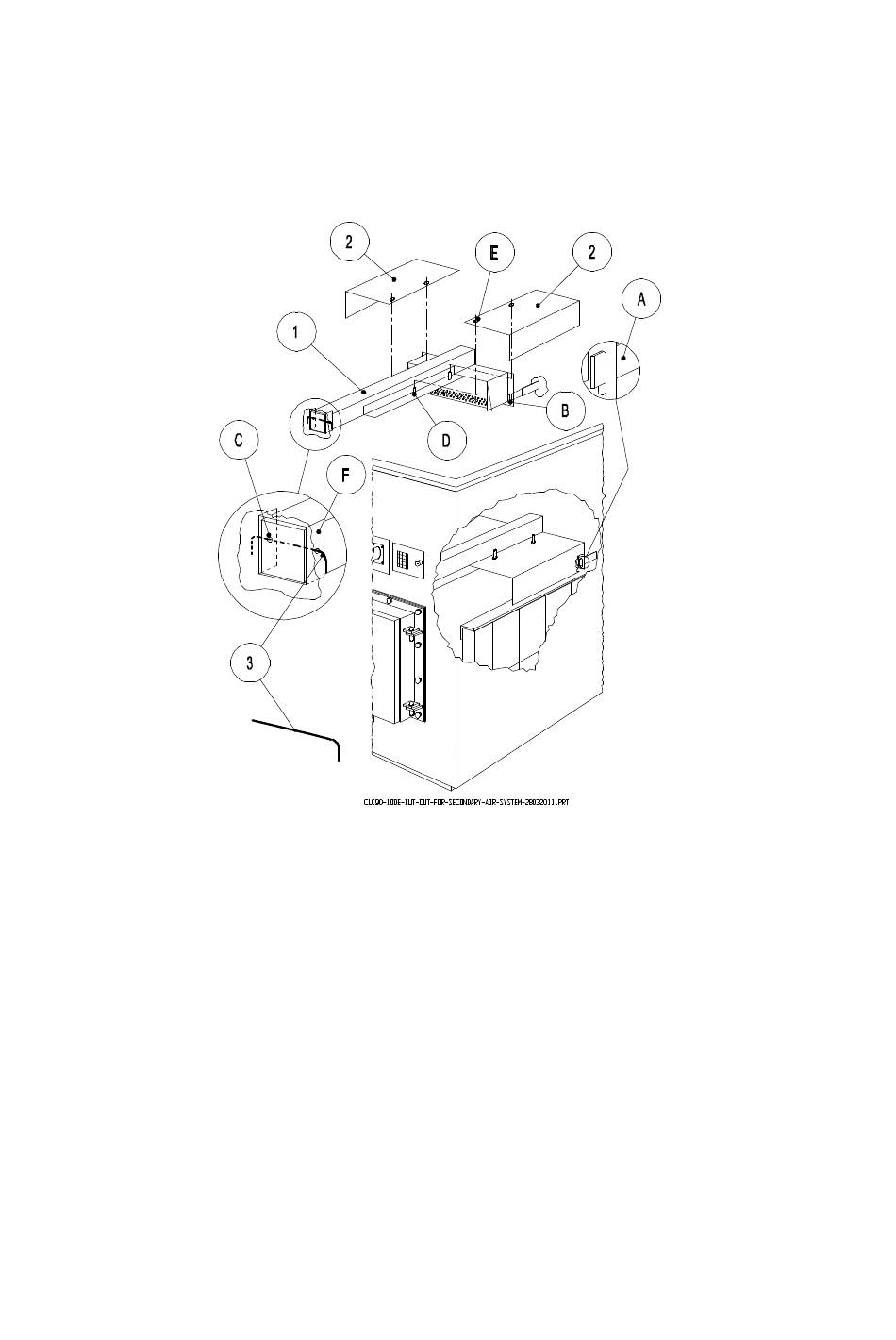

ÉTAPES POUR L'ENLÈVEMENT OU L'INSTALLATION DE LA CHICANE ET DU SYSTÈME D'AIR













FIG. 8B
SECONDAIRE
Enlèvement :
En passant par la porte du foyer
Soulever le côté droit de la chicane d'air secondaire (2) de son ancrage (D)
S'assurer que le trou (E) est dégagé de l'ancrage (D)
Retirer par la porte du foyer
Répéter pour la chicane du côté gauche
Retirer de la goupille (3) en la redressant à une extrémité
Retirer la goupille (3) de son emplacement (C) du support (F)
Retirer l'assemblage d'air secondaire (1) de son support
Basculer le devant de l'assemblage d'air secondaire (1) vers la porte du foyer
Glisser l'assemblage d'air secondaire vers l'avant, en dehors des attaches de fixation
gauche et droite (A)
Retirer l'assemblage d'air secondaire par la porte du foyer
Installation :
Reprendre les étapes décrites ci-haut dans l'ordre inverse
S'assurer que la goupille (3) soit repliée vers le bas à ses deux extrémités pour fixer de
façon sécuritaire l'assemblage d'air secondaire dans la fournaise
