IBM Power System AC922 Mode D'emploi page 65

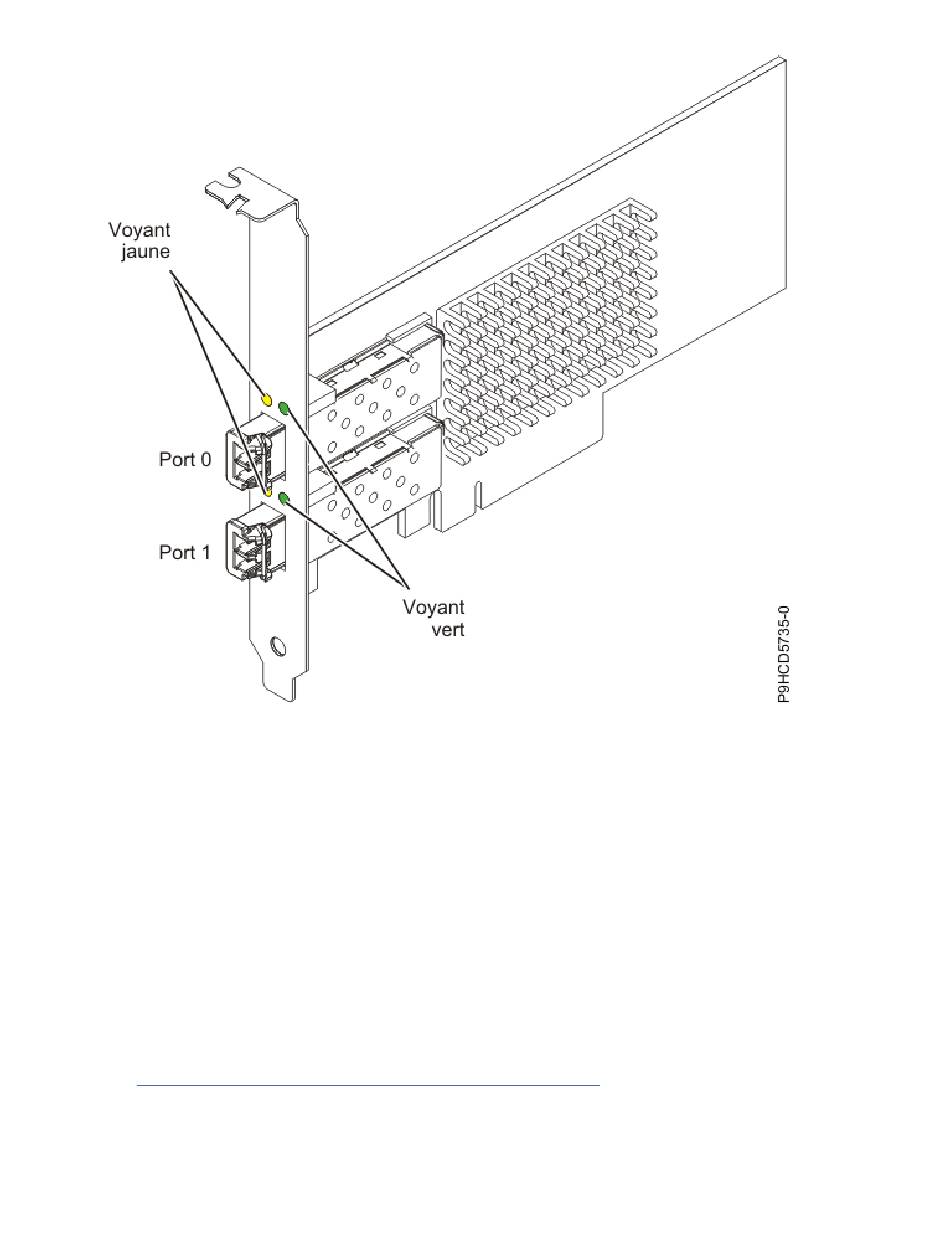

Figure 25. Carte PCIe3 LP 16 Gb 2 ports Fibre Channel
Spécifications
Elément
Description
Numéro de FRU de la carte
00E9283 (Conforme RoHS)
Numéro de FRU du connecteur de bouclage
12R9314
Remarque : Le connecteur de bouclage est inclus avec la carte et peut être aussi acheté auprès
d'IBM.
Topologie du bus d'entrée-sortie
PCIe base et CEM 3.0, interface de bus PCIe x8
Exigences relatives aux emplacements
Pour plus de détails sur les priorités d'emplacement, les maximums et les règles de placement, voir
Règles de placement de carte PCIe et priorités d'emplacement (http://www.ibm.com/support/
knowledgecenter/POWER9/p9eab/p9eab_mtm_pciplacement.htm) et sélectionnez le système que
vous utilisez.
Tensions
3,3 V, 12 V
Installation et configuration du système 8335-GTX 49
