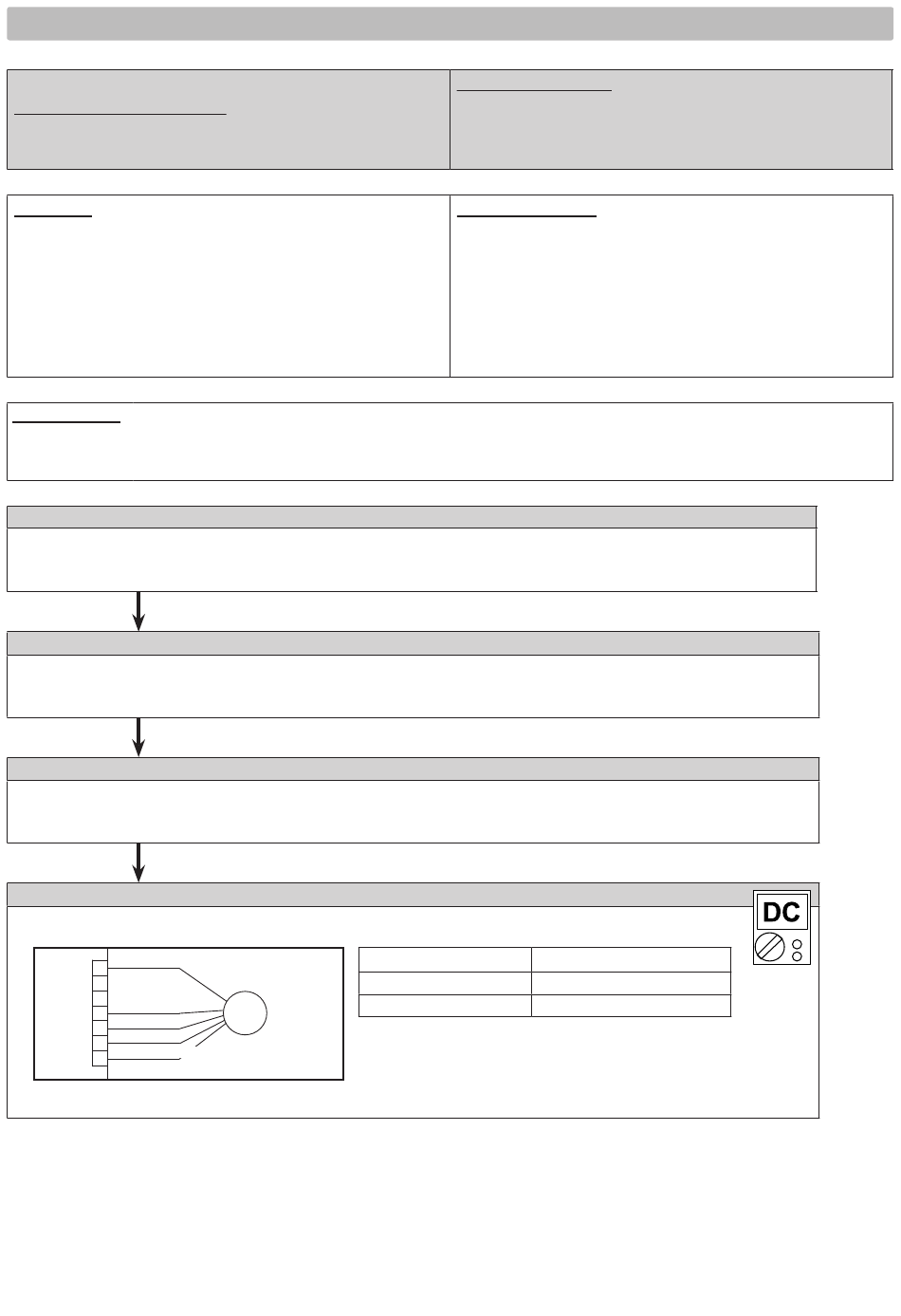

PANNE 17
Diagnostic UNITÉ EXTÉRIEURE :
Erreur du moteur du ventilateur de l'unité extérieure
Actionneur :
Carte électronique principale de l'unité extérieure
Moteur du ventilateur de l'unité extérieure
Cause probable : 1. Problème de rotation du ventilateur
2. Protection contre l'augmentation de température environnante du moteur
3. Problème de carte électronique principale
4. Problème de moteur du ventilateur de l'unité extérieure
Point 1 : Vérifiez la rotation du ventilateur
• Vérifiez si le moteur du ventilateur est bloqué
(Vérifiez s'il est coincé, s'il a chuté ou sil le moteur est bloqué.)
→ Si le ventilateur ou les pales sont anormaux, remplacez-les.
OK
Point 2 : Vérifiez la température ambiante autour du moteur
• Vérifiez s'il n'y a pas une température excessive autour du moteur.
(S'il n'y a pas d'équipement à proximité générant de la chaleur)
→ Lorsque la température est redescendue, redémarrez l'opération.
OK
Point 3 : Vérifiez le moteur du ventilateur de l'unité extérieure
• Vérifiez le moteur du ventilateur de l'unité extérieure (information complémentaire 5).
(S'il n'y a pas d'équipement à proximité générant de la chaleur)
→ Si le moteur du ventilateur de l'unité extérieure est anormal, remplacez-le.
OK
Point 4 : Vérifiez la tension de sortie de la carte électronique principale
• Vérifiez le schéma de l'unité extérieure et vérifiez la tension (mesurez sur la carte électronique princi-
pale côté connecteur).
ROUGE
1
2
3
NOIR
CN800
4
BLANC
5
JAUNE
6
MARRON ou BLEU
7
Î Si la tension est incorrecte, remplacez la carte électronique principale.
3. PANNES
Câble mesuré
MOTEUR DU
VENTILATEUR
FM
Indication ou affichage
Unité intérieure : Voyant OPERATION : 9 clignotements
Télécommande filaire : 97
Détails de détection
 Lorsque la vitesse de rotation du ventilateur extérieur est
inférieure à 100 tr/min dans les 20 secondes après le dé-
marrage du moteur du ventilateur, le moteur du ventilateur
s'arrête.
 Après le redémarrage du moteur, si le même comportement
se répète 3 fois d'affilé dans les 60 secondes, le moteur du
ventilateur et le compresseur s'arrêtent.
 Si  et  se répètent 5 fois d'affilé, le moteur du ventilateur
et le compresseur s'arrêtent de manière permanente.
Rouge - Noir
Blanc - Noir
45
Voyant TIMER : 7 clignotements
Voyant ECONOMY : Continu
Tension DC
240 - 400 V
15 ± 1.5 V
