PREPARACIÓN
Ensamblaje
Herramientas necesarias: llave, llave tipo "Allen" de 0,2" (6 mm), llave hexagonal de 0,7" (18 mm) y llave de torsión.
1. Componentes principales incluidos con este gato:
a. Conjunto de la unidad hidráulica;
b. Conjunto del asiento;
c. Dos medias piezas de base con accesorios.
(18 mm) y las arandelas provistos. Aplique el mismo procedimiento a la otra mitad de la base. Use la llave de
torsión para ajustar a 30 lb-pie (4,1 kg-m). No apriete demasiado.
con la llave tipo "Allen" de 0,2" (6 mm).
Antes del uso
1. Antes de usar este producto, lea todo el manual del operador; procure familiarizarse en forma completa con el
producto y sus componentes, y reconocer los peligros asociados a su uso.
2.
3. Presione el pedal de la válvula de liberación para que el asiento se baje totalmente. Retire el tornillo de transporte
y reemplácelo con el tornillo de ventilación provisto
llenado de aceite).
4. Para el modelo con opción neumática ATD-7431, vierta una cucharadita de lubricante para herramientas de aire
de buena calidad en la entrada del suministro de aire de la válvula de control de elevación. Conecte al suministro
de aire y hágalo funcionar durante 3 segundos para distribuir el lubricante de manera uniforme.
AVISO:
5. Asegúrese de que el gato se desplace libremente. Antes de poner el gato en servicio, suba y baje el gato sin carga
piezas y los conjuntos desgastados o dañados solo con piezas de repuesto autorizadas de ATD Tools.
Placa del asiento
Casquillo del asiento
Unidad hidráulica
Manija de posición
*Entrada de suministro de aire
*Pedal de la bomba de aire

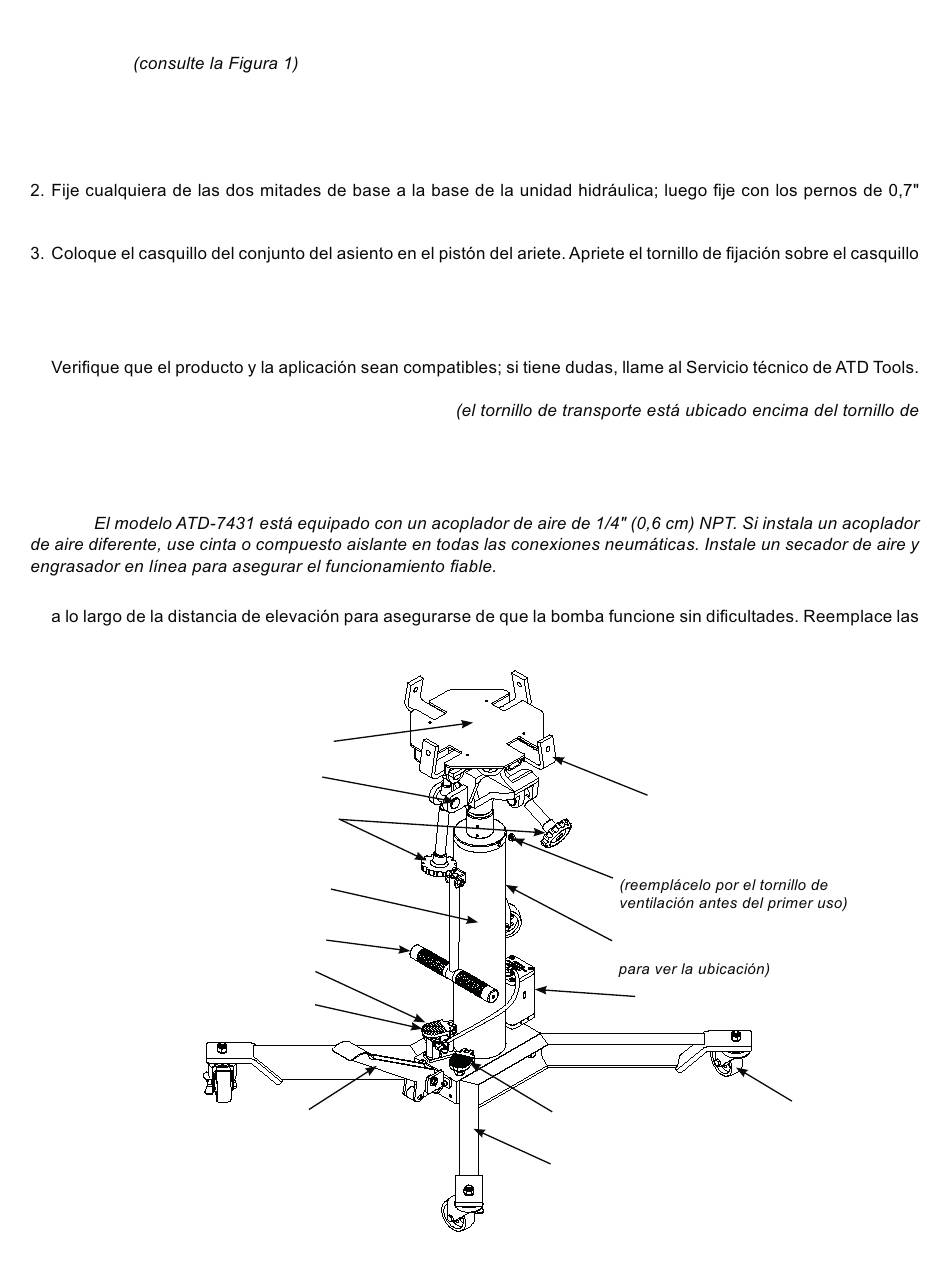

Figura 1: Componentes habituales de un gato
de transmisión (se muestra ATD-7431)
Perillas de ajuste
de inclinación
Pedal de la elevadora
Tornillo de transporte
Tornillo de llenado de aceite
(consulte el dibujo de las piezas
Motor neumático*
Pedal de la válvula
de liberación
Mitad de la base
19
Soporte de trinquete
Ruedecilla
*Modelo con opción neumática
ATD7431 únicamente
