PRÉPARATION
Assemblage
Outils requis : clé, clé Allen 6 mm, clé dynamométrique avec douilles hexagonales de 18 mm
1. Composants principaux de ce cric :
a. Assemblage du vérin hydraulique
b. Assemblage du point d'appui
c. Base en deux moitiés avec quincaillerie
2. Fixez l'une des deux moitiés de la base à la base du vérin hydraulique, puis serrez le tout à l'aide des rondelles
et des boulons de 18 mm fournis. Faites de même avec l'autre moitié de la base. Utilisez la clé dynamométrique
3. Placez la douille de l'assemblage du point d'appui sur le piston plongeur. Serrez la vis de pression de la douille
à l'aide de la clé Allen de 6 mm.
Avant l'utilisation
1. Avant d'utiliser ce produit, lisez le manuel d'utilisation au complet et familiarisez-vous parfaitement avec le produit
2.
pour les produits ATD Tools.
3. Appuyez sur la pédale de la soupape de surpression pour vous assurer que le point d'appui est à son niveau le
plus bas. Enlevez la vis de livraison et remplacez-la par la vis de l'évent
dans l'entrée de l'alimentation en air de la vanne de commande de levage. Branchez l'alimentation en air et faites
AVIS :
5. Assurez-vous que le cric fonctionne en douceur. Avant d'utiliser le cric, pour s'assurer que le mécanisme fonctionne en
douceur, levez le point d'appui à son niveau maximal et abaissez-le à son niveau minimal, sans charge. Remplacez
les pièces et les assemblages usés ou endommagés seulement par des pièces de rechange autorisées par ATD
Tools.
Plaque du point d'appui
Douille du point d'appui
Poignées d'ajustement
de l'inclinaison
Vérin hydraulique
Poignée de position
Entrée de l'alimentation en air*
Pédale pneumatique

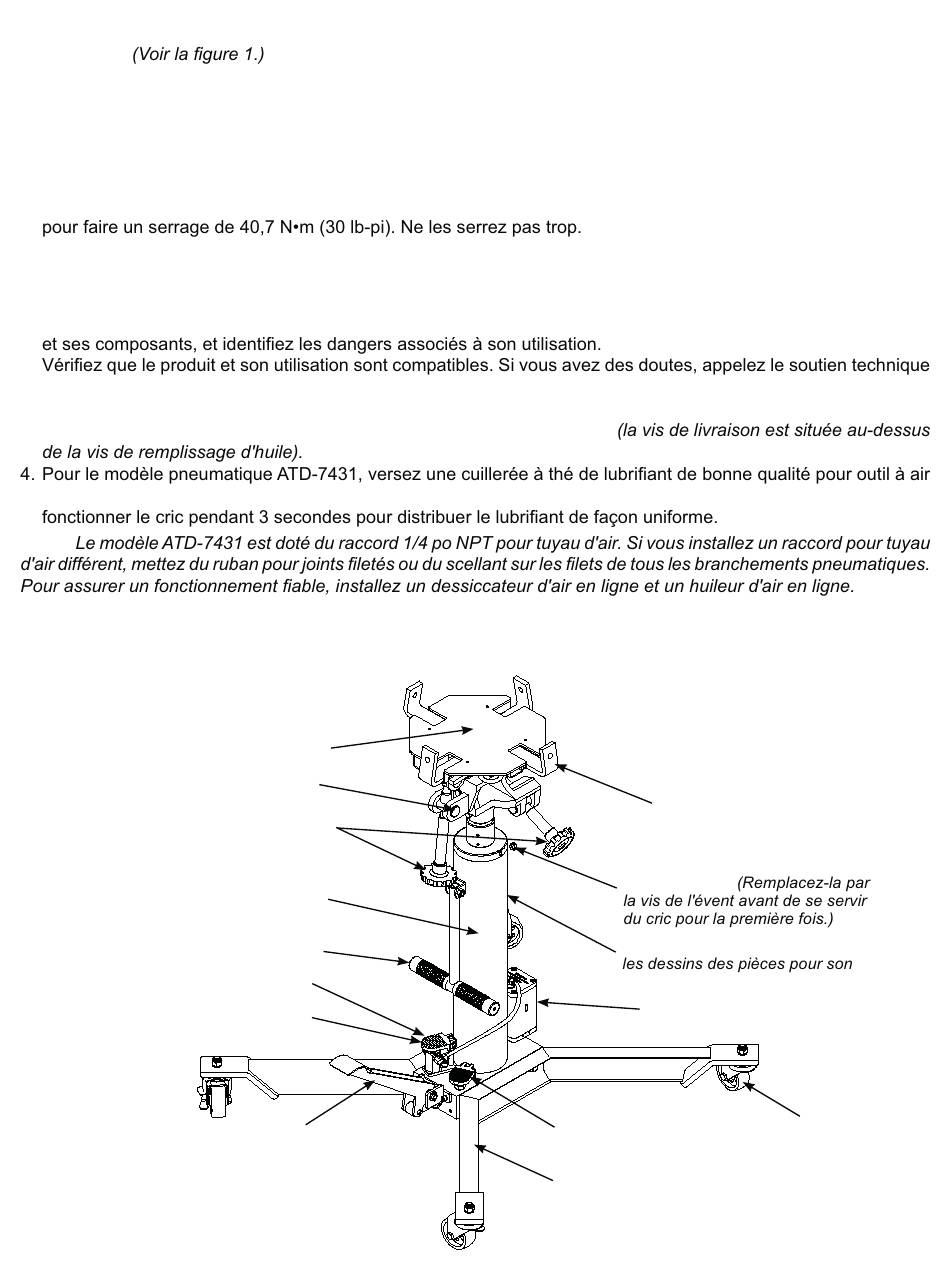

Figure 1 : Pièces d'un cric pour transmission
typique (modèle ATD-7431)
de levage*
Pédale de levage
Vis de livraison
Vis de remplissage d'huile (Consultez
emplacement.)
Pédale de la soupape
de surpression
Moitié de la base
11
Ferrure à cliquet
Moteur à air*
Galet
*Modèle pneumatique
ATD7431 seulement
