5.3 Raccordement hydraulique

Généralités
Dimensionnement de l'installation
Les chaudières à condensation Viessmann peuvent globalement
être utilisées dans n'importe quelle installation de chauffage à eau
5
chaude à circulation accélérée (installation en circuit fermé).
Des ensembles de raccordement avec circulateur intégré sont dispo-
nibles comme accessoires.
Pression minimale de l'installation 1,0 bar (0,1 MPa).
La température de l'eau de chaudière est limitée à 82 °C.
Pour maintenir les pertes de distribution à un minimum, nous recom-
mandons de dimensionner l'installation de distribution de chaleur à
une température de départ maxi. de 70 °C.
Le générateur de chaleur doit faire l'objet d'un dimensionnement et
d'un choix dans les règles.
Produits chimiques anticorrosion
En règle générale, il n'y a pas de corrosion dans les installations de
chauffage en circuit fermé qui sont installées et utilisées correcte-
ment.
Il ne faut pas utiliser de produits chimiques anticorrosion.
Certains fabricants de tubes en matériau synthétique recommandent
d'utiliser des additifs chimiques. Dans ce cas, il faut utiliser unique-
ment des produits anticorrosion vendus dans le commerce spécia-
lisé dont l'utilisation dans des chaudières avec production d'eau
chaude sanitaire via un échangeur de chaleur à une paroi (échan-
geur de chaleur instantané ou préparateur d'eau chaude sanitaire)
est homologuée.
Il faut dans ce cas respecter la directive VDI 2035.
Circuits de chauffage
Pour les installations de chauffage munies de tubes en matériau
synthétique, nous conseillons l'utilisation de tubes étanches à la dif-
fusion afin d'empêcher la diffusion d'oxygène à travers les parois
des tubes.
VIESMANN
54
(suite)
A
B
204
262
279

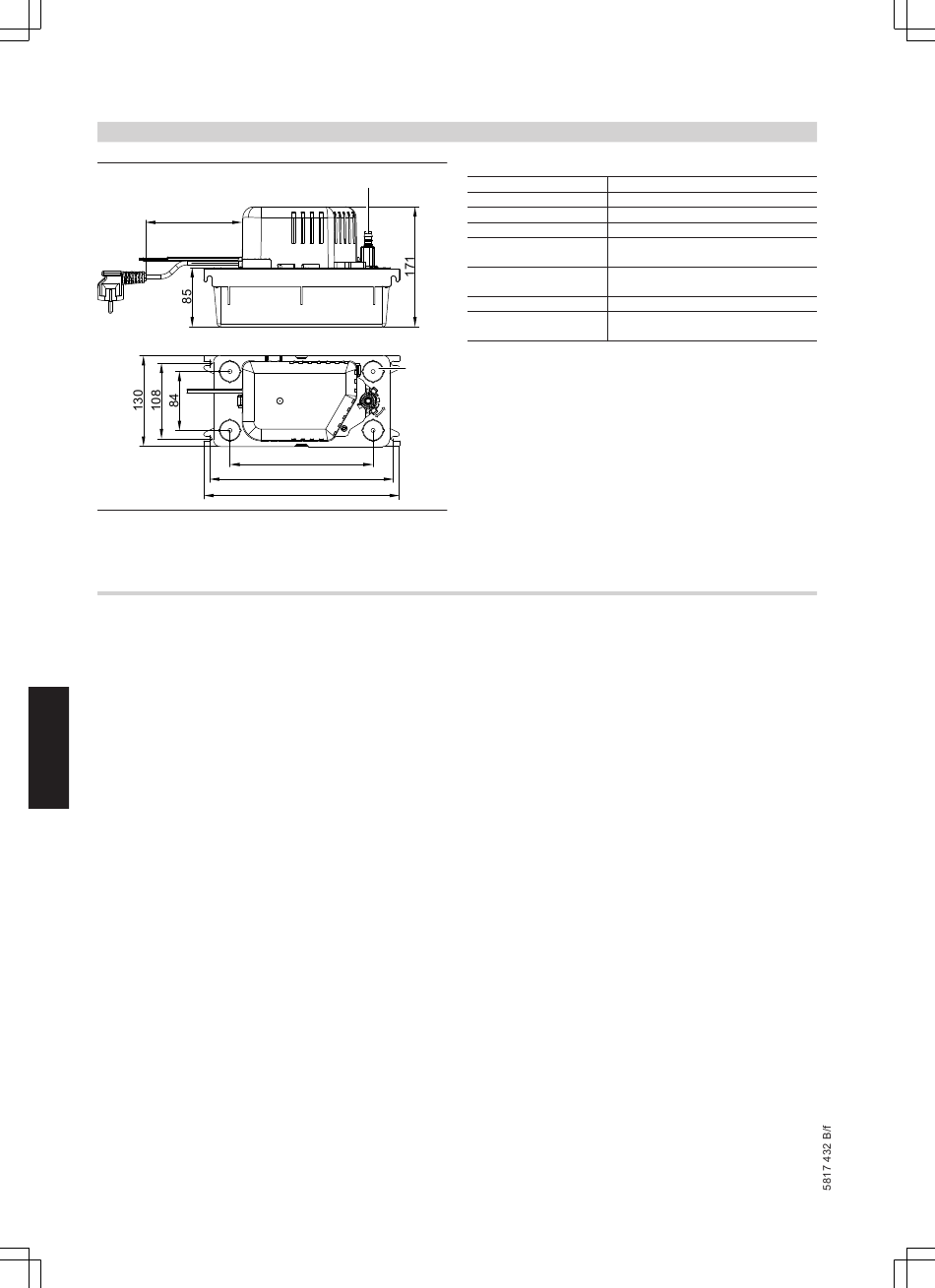

Données techniques
Tension nominale 230 V~
Fréquence nominale 50 Hz
Puissance absorbée 70 W
Indice de protection IP 20
Température de liquide +65 °C
autorisée
Hauteur manométrique 50 kPa
maxi.
Débit maxi. 500 l/h
Contact d'alarme Inverseur (sans potentiel) , charge
maximale 250 V/4 A
Pour les installations de chauffage munies de tubes en matériau
synthétique non étanches à l'oxygène (DIN 4726), il est nécessaire
de procéder à une séparation des circuits. Des échangeurs de cha-
leur indépendants sont disponibles à cet effet.
Un séparateur de boue doit être monté dans les planchers chauf-
fants. Voir liste de prix Vitoset de Viessmann.
Les planchers chauffants et les circuits de chauffage ayant une très
grande capacité en eau (>15 l/kW) doivent être raccordés à la chau-
dière à condensation au moyen d'une vanne mélangeuse 3 voies.
Voir la notice pour l'étude "Régulation des planchers chauffants" ou
les exemples d'application.
Un aquastat de surveillance doit être installé dans le départ du cir-
cuit plancher chauffant pour la limitation de la température maxi-
male. La norme DIN 18560-2 doit être respectée.
Conduites en matériau synthétique pour radiateurs
Dans le cas de conduites en matériau synthétique pour circuits de
chauffage avec radiateurs, nous recommandons l'utilisation d'un
aquastat de surveillance pour la limitation de la température maxi-
male.
Soupape de sécurité
Une soupape de sécurité selon TRD 721 fait partie de l'ensemble de
raccordement du circuit de chauffage (accessoire) (pression d'ouver-
ture 4 bar (0,4 MPa)).
Selon la norme EN 12828, la conduite de décharge doit être dispo-
sée dans un entonnoir d'écoulement (ensemble entonnoir d'écoule-
ment disponible comme accessoire). Un siphon anti-odeur est inté-
gré dans l'entonnoir d'écoulement.
Sécurité de manque d'eau
Selon la norme EN 12828, il est possible de se passer de la sécurité
de manque d'eau obligatoire pour les chaudières de 300 kW maxi.
lorsqu'il est certain qu'aucune montée excessive en température ne
peut se produire en cas de manque d'eau.
VITODENS 200-W
