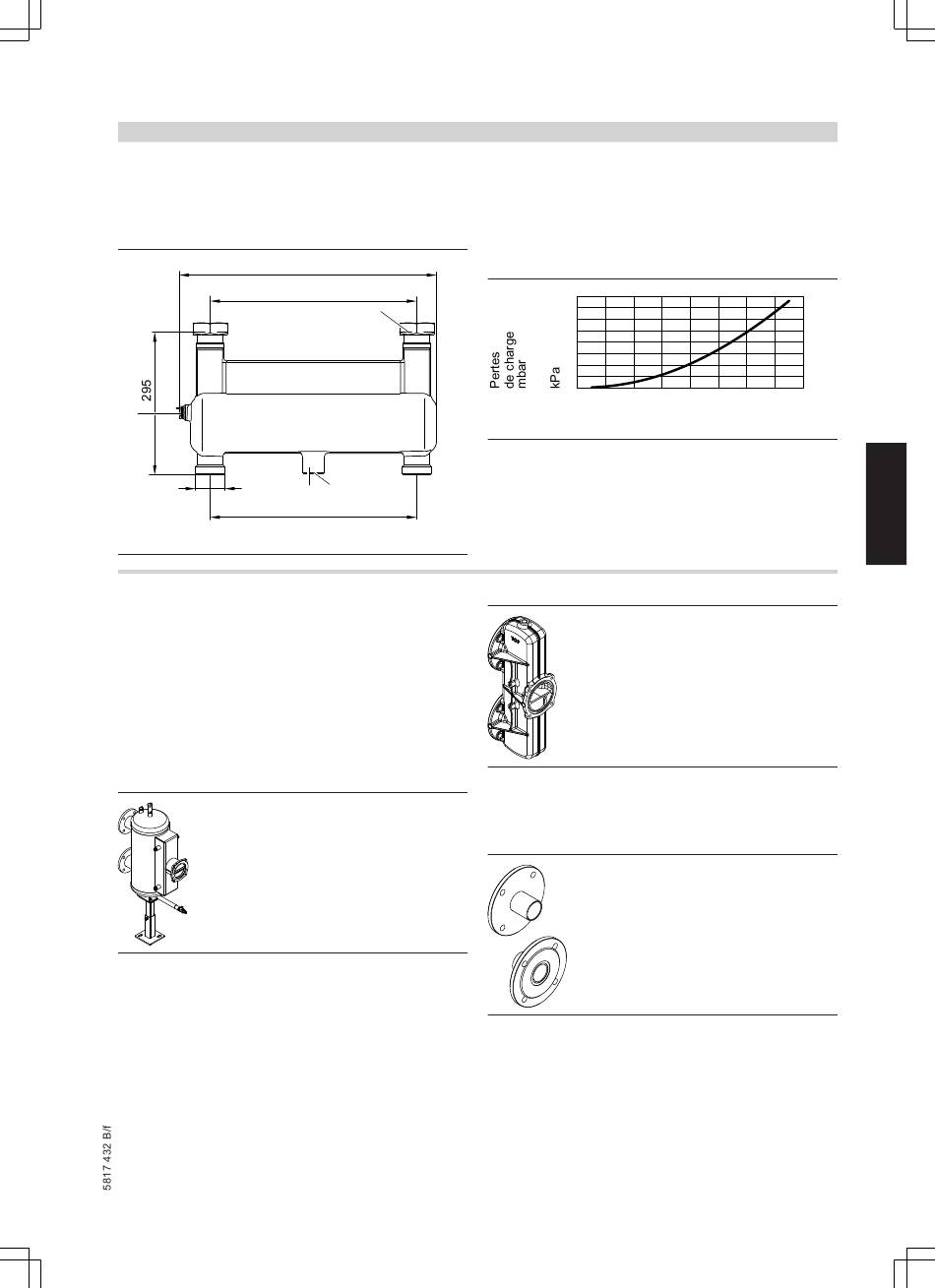

Accessoires pour l'installation
Réf. 7460 648
Débit volumique maxi 7,5 m
3
/h.
Avec isolation et doigt de gant intégré.
La liaison entre la chaudière et la bouteille de découplage est à four-
nir par l'installateur.
523
HV
420
A
G 2
HV
Accessoires d'installation pour installations à plusieurs chaudières
Cascades hydrauliques
Bouteille de découplage DN 80
Utilisable jusqu'à 594 kW de puissance totale
Réf. ZK02 627
Composition :
■ Bouteille de découplage avec doigt de gant intégré
■ Isolation
■ Purgeur d'air rapide
■ Vanne à bille avec manchon flexible pour vidange et décantation
■ Console
Adaptateur pour module de cascade DN 100
Pour raccorder les consommateurs si aucune bouteille de décou-
plage n'est utilisée.
Réf. ZK02 628
Composition :
■ Adaptateur doté de raccords pour le départ et le retour eau de
chauffage
■ Isolation
■ Purgeur d'air rapide
■ Vanne à bille avec manchon flexible pour vidange et décantation
■ Cornière de fixation
VITODENS 200-W
(suite)
HR
G 2
Rp 2
B
420
HR
Pertes de charge
160
16
140
14
120
12
100
10
80
8
60
6
40
4
20
2
0
0
0
1
2
3
Débit volumique en m³/h
Brides de réduction DN 80 sur R 2
Utilisable jusqu'à 200 kW de puissance totale en association avec
une bouteille de découplage
Réf. 7456 326
Brides de réduction DN 100 sur R 2
Utilisable jusqu'à 200 kW de puissance totale en association avec
un adaptateur pour module de cascade
Réf. ZK02 629
4
5
6
7
8
VIESMANN
29
3
