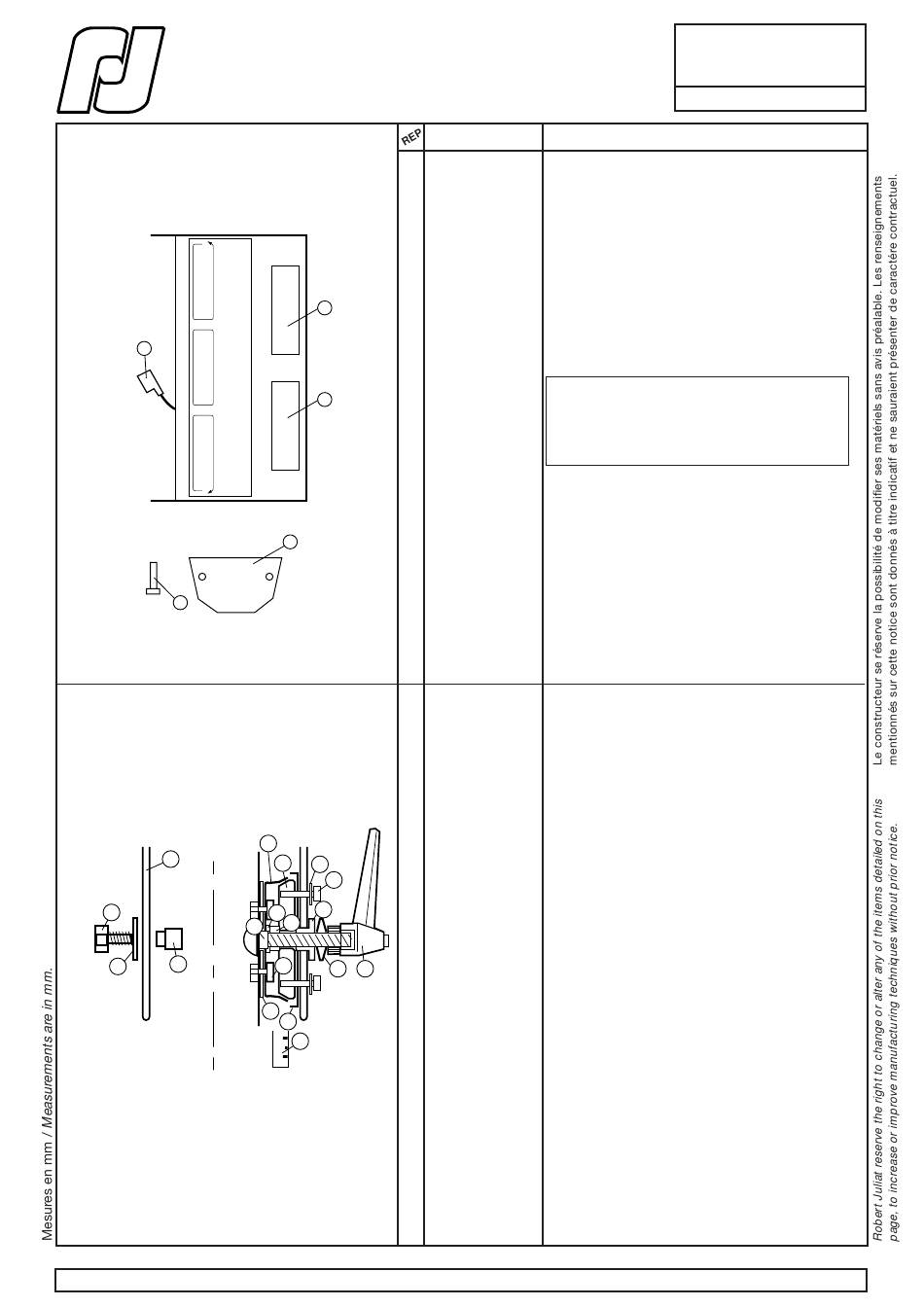

PROJECTEURS POURSUITE MSR 2500W /
MSR 2500W FOLLOW SPOTS
NOMENCLATURE PIECES DETACHEES /
SPARE PARTS LIST.
2
4
BLOCAGE DE FOURCHE /
YOKE BLOCKING SYSTEM
1
17
15
16
Côté gauche / Left view.
robert juliat
Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr
!
ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
1
1
1
2
3
3
4
1
2
3
2
4
3
4
5
5
6
8
7
6
7
11
8
9
12
10
9
10
11
12
13
14
13
30
18
14
0
15
Côté droit / Right view.
16
17
18
CODE
ME14220207
Ventilateur / Fan.
A chaque mise en route: vérifi er le bon
fonctionnement des ventilateurs /
Each time you switch on: make sure the
fans are working correctly.
COU0003139
Connecteur d'alimentation des ventilateurs /
Fans power supply connector.
DJ30489701
Contrepoids pour 1439 / B / C / CB.
Counterweight for 1439 / B / C / CB.
V I 0 6 0 1 0 0 2 5
Vis / Screw ( M6 x 55 ).
1439P10010
Fourche rènforcée orientable /
Heavy duty adjustable yoke.
DJ30482001
Cône femelle / Female cone.
DU30482100
Cône mâle / Male cone.
V I 0 6 0 3 0 0 0 3
Rondelle / Washer.
V I 0 6 0 1 0 0 1 2
Vis / Screw (TCHC M6 x 20 ).
V I 1 0 0 3 0 0 0 3
Rondelle / Washer (Ø10 ).
V I 1 0 0 2 0 0 0 1
Ecrou / Nut (M10).
DU40477700
Canon de fourche / Canon cross piece.
V I 1 0 0 3 0 0 0 9
Rondelle à plateau / Spring washer.
PO00000025
Poignée femelle / Female handle (M10).
V I 1 0 0 1 0 0 1 9
Collet carré / Set square collar (M10 x 50).
V I 0 5 0 1 0 0 4 3
Vis / Screw (TORX M5 x 10).
DJ40482201
Cale / Wedge.
DJ40434101
Index.
Canon épaulé côté libre / Blocking nut.
DU40032605
V I 1 0 0 3 0 0 0 3
Rondelle/ Washer (Ø10).
V I 1 0 0 1 0 0 1 8
Vis / Screw (TH M10 x 35).
DE40487300
Bande repère / Bearing strip.
1039 & 1439 /
B, C & CB
Section C - 2
