6 | Mise en service de l'installation de chauffage
Contrôleur de base BC10
12
11
Fig. 2

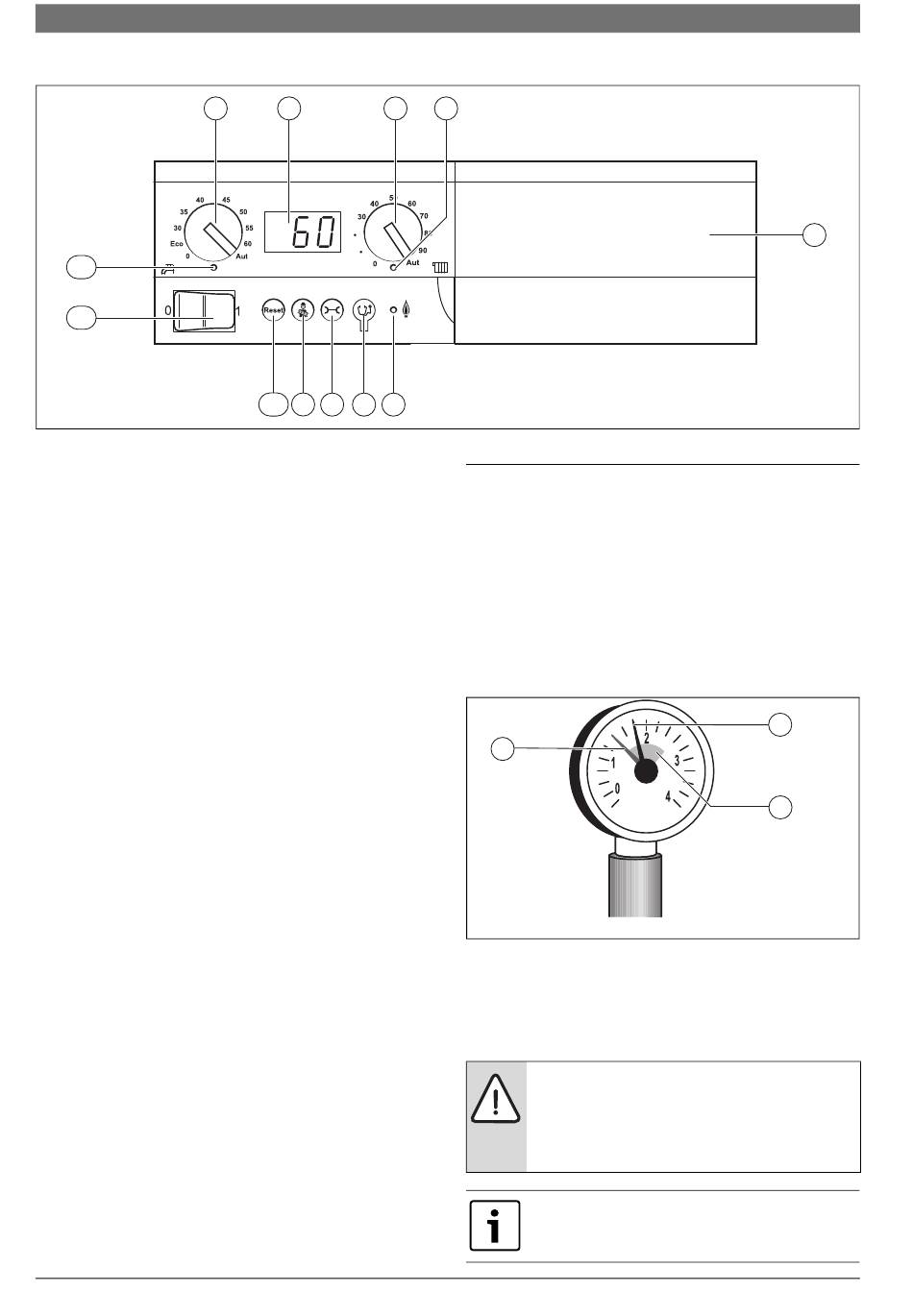

Éléments de commande
[1]
Bouton de réglage pour la valeur de consigne ECS
[2]
Ecran pour l'affichage d'état
[3]
Bouton rotatif pour la température de chaudière maximale en
mode chauffage
[4]
LED Demande de chauffe
[5]
Embase avec emplacement pour un module de commande I,
par ex. RC35 (derrière le cache)
[6]
LED Brûleur (Marche/Arrêt)
[7]
Boîtier de raccordement du connecteur de diagnostic
[8]
Touche Message d'état
[9]
Touche Test des fumées
[10] Touche Reset
[11] Interrupteur marche / arrêt
[12] LED Production d'ECS
L'appareil de régulation contrôle et pilote tous les composants élec-
triques de la chaudière.
Le contrôleur de base BC10 ( fig. 2) permet le réglage de base de
l'installation de chauffage.
Les fonctions suivantes sont disponibles :
• Installation de base et fonctions d'entretien sélectionnées
• Affichage des valeurs de contrôle principales pour composants de
chaudière et de brûleur
De nombreuses fonctions supplémentaires relatives au confort de régu-
lation de l'installation de chauffage sont disponibles par le module de
commande (par ex. RC35 disponible séparément).
6 720 812 938 (2014/09)
1
2
10
9 8
7 6
3
4
3
Mise en service de l'installation de chauffage
Ce chapitre explique comment mettre l'installation en service à l'aide du
contrôleur de base.
3.1
Contrôler la pression de service de l'installation de
chauffage
▶ Pour que l'installation de chauffage reste opérationnelle, contrôler
régulièrement la pression de service.
La pression de service est normalement comprise entre 1,2 et 2 bar. Si
une pression de service supérieure est nécessaire, votre installateur
agréé vous fournira la valeur requise.
1
Fig. 3
Manomètre
[1]
Aiguille rouge
[2]
Aiguille du manomètre
[3]
Surlignage vert
3.2
Rajouter de l'eau de chauffage
AVIS : Dommages matériels dus à des différences sou-
daines de température !
Des fissures peuvent se former en raison de différences
soudaines de température.
▶ Ne remplir l'installation de chauffage qu'à froid.
L'alimentation en eau de chauffage est différente sur
chaque installation. Demandez donc à votre installateur
de vous renseigner.
5
6 720 801 986-01.1T
2
3
6 720 615 876-59.2T
