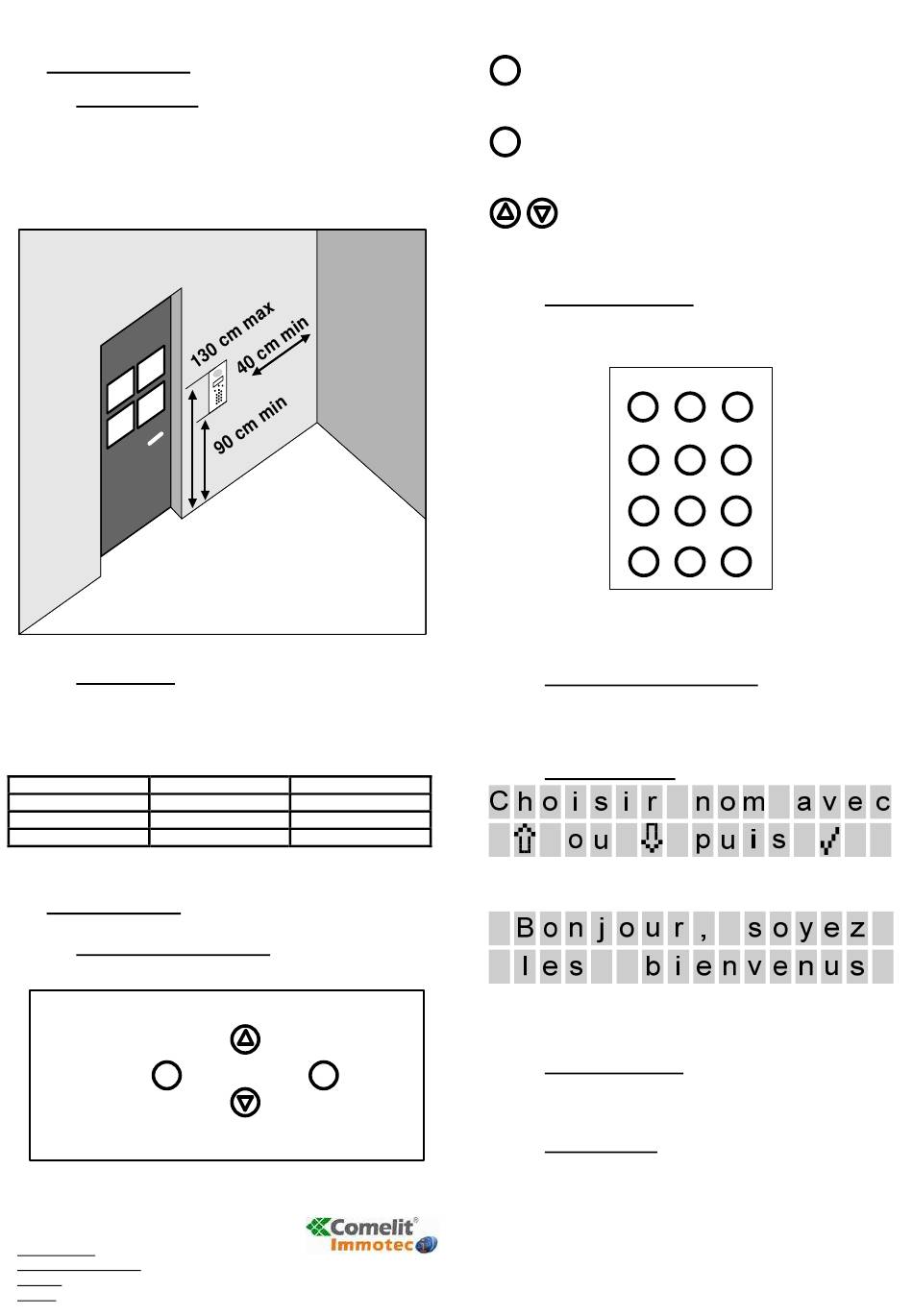

2. INSTALLATION
a) Positionnement
Pour être conforme avec la loi accessibilité, les systèmes de contrôle
d'accès et de communication doivent être situés à une hauteur
comprise entre 0,90 m et 1,30 m. Ils devront être également situés à
plus de 0,40 m d'un angle rentrant de parois ou de tout autre obstacle
à l'approche d'un fauteuil roulant.
b) Alimentation
La platine nécessite une alimentation 12 VDC du type 4389. Le
tableau ci-après vous indiquera la section de câble à respecter suivant
les distances.
2
Section (mm
)
Diamètre (mm)
0,5
1
1,5
3. DESCRIPTION
a) Les touches de sélection
X
ANNULER
Date création : Mars 2010
Dernière modification : Mars 2010
Version : 1.4
Auteur : Bureau d'étude COMELIT-IMMOTEC
Distance (m)
8/10
25
12/10
50
14/10
100
A à Z
APPEL
V
Z à A
V
La touche de validation sert, soit à entrer dans un menu, soit à
valider une action. Dans la suite du document, cette touche est
appelée APPEL.
X
La touche d'annulation sert soit à retourner dans le menu
précédent, soit à annuler une action en cours. Dans la suite du
document, cette touche est appelée ANNULATION.
Les touches Monter et Descendre servent soit à choisir
une option du menu, soit à régler une valeur alphabétique ou
numérique. Dans la suite du document, ces touches sont appelées
HAUT et BAS.
b) Le pavé numérique
Le pavé numérique est composé de 10 chiffres numériques allant de 0
à 9 complété de deux touches alphabétiques A et B.
1
GHI
4
PQRS TUV WXYZ
7
A
Le pavé numérique permet de parcourir plus rapidement la liste des
noms présents dans la platine. En effet, chaque chiffre du pavé est
accompagné d'une combinaison de lettre permettant un accès plus
facile au nom souhaité, comme sur un GSM.
c) Microphone et Haut-parleur
Lors d'un appel, c'est au travers du micro et du haut-parleur que la
communication s'effectue entre le résident et le visiteur.
Avec la PIC4, le résident à la possibilité supplémentaire de visualiser
le visiteur.
d) L'écran principal
C'est l'écran qui s 'affiche quand la platine n'est pas utilisée, et
lorsqu'elle est au repos. Si aucune option n'est validée, cette écran
s'affiche en alternance avec :
Par défaut le rétro-éclairage est actif par l'action sur une touche. Il est
possible de paramétrer celui-ci en mode permanent. Dans ce cas
veuillez-vous reporter à la rubrique gestion des menus pour la
modification du menu platine.
e) Cellule infrarouge
Utilisé pour la communication avec l'application SAM+ via le Palm.
Pour plus d'information veuillez vous reporter à la notice d'utilisation
du logiciel SAM+.
f)
Empreinte T25
Ceci est l'emplacement réservé pour l'utilisation complémentaire d'une
serrure mécanique ou électronique.
ABC DEF
2
3
JKL MNO
5
6
8
9
0
B
Page 3 sur 12
