AVERTISSEMENTS
•
Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.
•
Tous les appareils doivent être strictement destinés à l'emploi pour lesquels ils ont été conçus. La société COMELIT-IMMOTEC décline toute responsabilité en
cas de mauvais usage des appareils, en cas de modifications effectuées sur les produits quel qu'en soit la raison et en cas d'utilisation d'accessoires et
matériels rendant l'installation non-conforme.
•
Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). Cela est attesté
par la présence du marquage CE sur les produits.
•
Il est indispensable de se conformer aux normes en vigueurs et d'éviter de placer les câbles et appareils à proximité immédiate des câbles d'alimentation
(230/400 v)

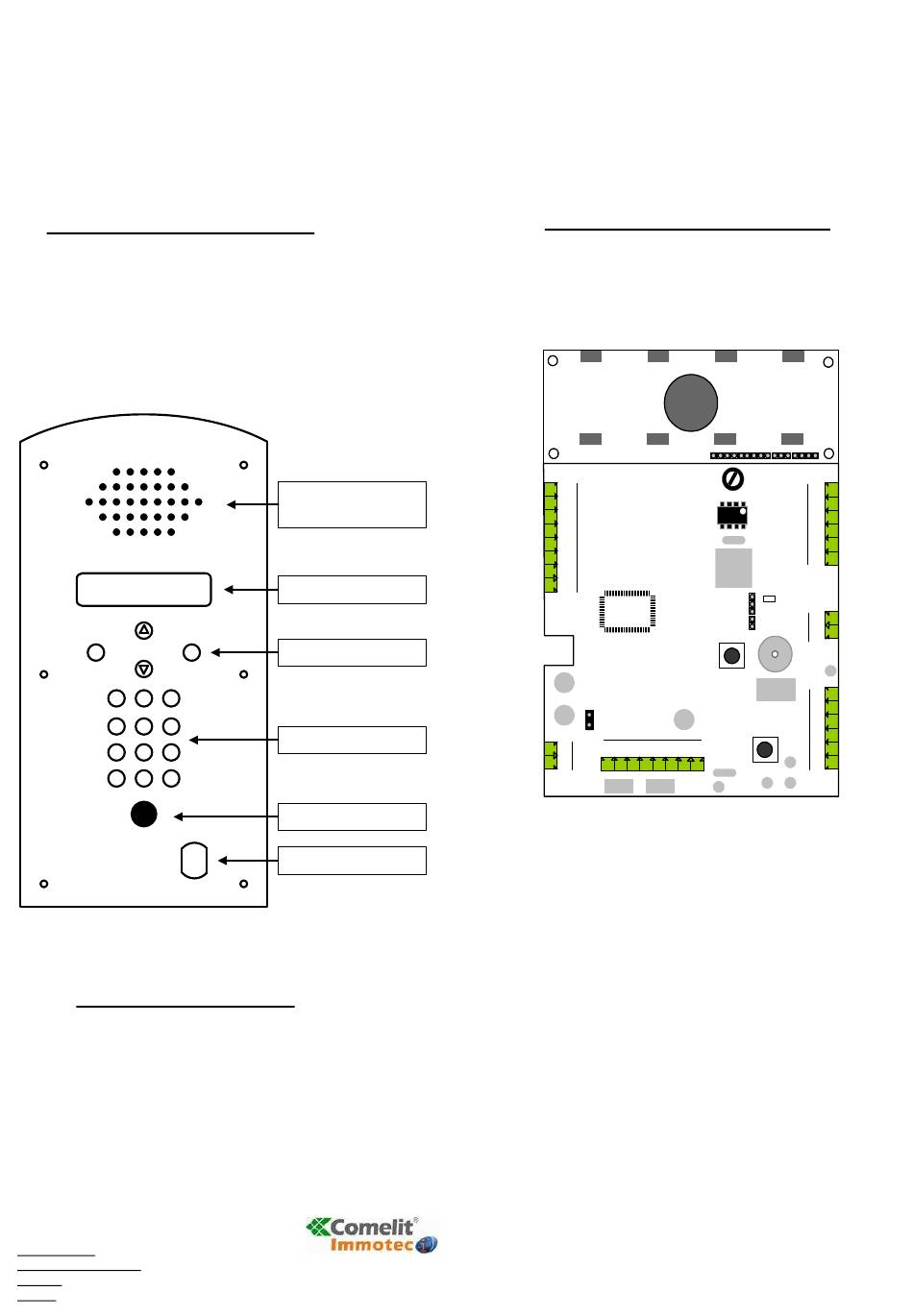

1. PRESENTATION GENERALE
La platine PIC3 (audio) ou PIC4 (audio/vidéo) servent d'interface de
communication entre le résident et le visiteur désirant accéder à la
propriété.
Elle est munie d'un large afficheur de 32 caractères sur deux lignes et
de boutons de commande permettant la gestion des appels ou des
ouvertures.
Sa façade, d'épaisseur de 2.5 mm, vous assurera une bonne
protection contre le vandalisme.
X
V
1
2
3
4
5
6
7
8
9
A
0
B
a) Caractéristiques techniques
•
Capacité de 500 noms.
•
Réglage de la temporisation d'ouverture entre 1 et 99 secondes.
•
Réglage de la temporisation de phonie entre 1 et 99 secondes.
•
Réglage de la temporisation de sonnerie entre 1 et 99 secondes.
•
Adressage de porte de 1 à 255.
•
Sortie par contact sec maxi 2A sous 30 VAC
•
Consommation : 300 mA
•
Tension de fonctionnement : 12 VDC
Date création : Mars 2010
Dernière modification : Mars 2010
Version : 1.4
Auteur : Bureau d'étude COMELIT-IMMOTEC
Microphone Haut-parleur
(PIC3) Audio
(PIC4) Audio/Vidéo
Afficheur
Les touches de selection
Le pavé numérique
Infra Rouge
Empreinte T25
b) Présentation de la carte électronique
La carte est composée de connecteurs débrochables, rendant le
câblage plus aisé. Elle intègre également divers boutons,
potentiomètre, voyant, cavalier et composants.
1
2
3
4
J6
5
6
7
8
JP 1
J 4
1
1 2 3 4 5 6 7 8
J 1
2
J1 : Alimentation. (1= 12VDC ; 2=0V)
J2 : Bus RS485 pour la gestion IP / Mise à jour du nom par le badge /
communication centrale avec Palm. (1= D+ ; 2= D-)
J3 : Gestion Phonie vers décodeur DEC10.
(1&2= Alimentation ; 3&4= Bus 485 ; 5&6 = relais phonie)
J4 : Gestion Phonie pour module HP analogique
(1&2= Alimentation ; 3&4= Relais sonnerie ; 5&6 = relais phonie, 7&8
= non utilisées)
J5 : Gestion système de fermeture / communication HP Simple Bus
(1=BP ; 2= 0V ; 3= Signal communication HP SB ; 4= Commun Relais
5= NF Relais ; 6= NO Relais)
J6 : Gestion déportée des touches appels (X,
(1=HAUT ; 3= BAS ; 5= Echappe ; 7= Valide ; 2&4&6&8 = 0V
J9 : Non utilisé
SW18 :
Bouton poussoir Reset
SW13 :
Non utilisé
JP1 :
Non utilisé
P1 :
Potentiomètre de réglage contraste afficheur
U14 :
Mémoire des noms
LED8 :
Voyant témoin de fonctionnement (clignotement lent)
P 1
1
2
U 14
3
J 3
4
5
6
LED 8
J 9
1
J 2
2
SW18
1
2
3
J 5
4
5
SW13
6
↑
↓
,
et V)
