- Page 1 NOTICE D’INSTALLATION ET D’UTILISATION ACM/RC Centrale mono porte VIGIK® pour clavier SKRV Avec gestion des résidents par logiciel RESIDORG® / RESIPRO® COMELIT-IMMOTEC – 18 rue Séjourné 94000 CRETEIL – France - tel : (+33) 01 43 53 97 97 – fax : (+33) 01 43 53 97 87...
-
Page 2: Presentation Generale

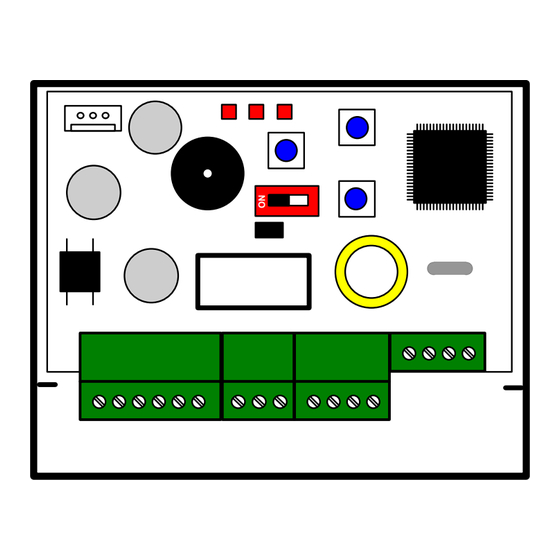

(230/400 v) 1. PRESENTATION GENERALE c) Présentation de la carte électronique La centrale ACM/RC est une unité de contrôle autonome pour lecteur La carte est composée : de proximité Mifare® qui permet de gérer, sur une porte équipée d’un - d’un switch S3 permettant d’accéder à la programmation - de trois poussoirs permettant d’agir sur les paramètres... -
Page 3: Parametrage Divers
La valeur maximum de la temporisation est de 99 secondes. veuillez-vous rapprocher de l’aide en ligne de l'application. La centrale ACM/RC est livrée avec un réglage d'usine de Le badge de configuration transmet les informations suivantes: temporisation d’ouverture de 5 secondes. -
Page 4: Fonctions Avancees
événements sur la base de données. b) Gestion des tertiaires La centrale ACM/RC dispose de la gestion tertiaire, active par défaut. Veuillez-vous pour rapprocher du logiciel RESIDORG2010 ou RESIPRO pour la création des badges tertiaires. - Page 5 7. CABLAGE Avec SKRV et ventouse 4399 230VAC 12VDC ACM/RC SKRV LED1LED3LED2 MARRON Alim Comelit ROUGE Alim ORANGE JAUNE VERT BLEU VIOLET GRIS BLANC NOIR MARRON ROUGE ORANGE JAUNE 4399 230VAC 12VDC Ventouse ou varistance Gâche à rupture ATTENTION : Dans le cas d’une utilisation d’un système de fermeture type gâche ou ventouse, veillez à ce que la varistance fournie avec votre clavier soit raccordée pour éviter tout dysfonctionnement de celui-ci.
-
Page 6: Fonction Alarme
Fonction Alarme ACM/RC LED1LED3LED2 Retirer JP1 pour activer la fonction Alimentation Relais Contact porte NC Centrale alarme Exemple de raccordement (BP/308L et BP/308L-60) ACM/RC ACM/RC LED1 LED3 LED2 LED1 LED3 LED2 BP/308L BP/308L BP/308L-60 BP/308L-60 4399 4399 230VAC 230VAC GACHE A... - Page 7 Connexion IP SKRV ACM/RC SK9072 LED1LED3LED2 Comelit MARRON Alim ROUGE Alim ORANGE JAUNE 192.168.0.3 VERT BLEU VIOLET GRIS Alimentation BLANC NOIR MARRON ROUGE ORANGE JAUNE Unit max : 32 SKRV ACM/RC SK9072 LED1LED3LED2 Comelit MARRON Alim ROUGE Alim ORANGE JAUNE 192.168.0.2...
