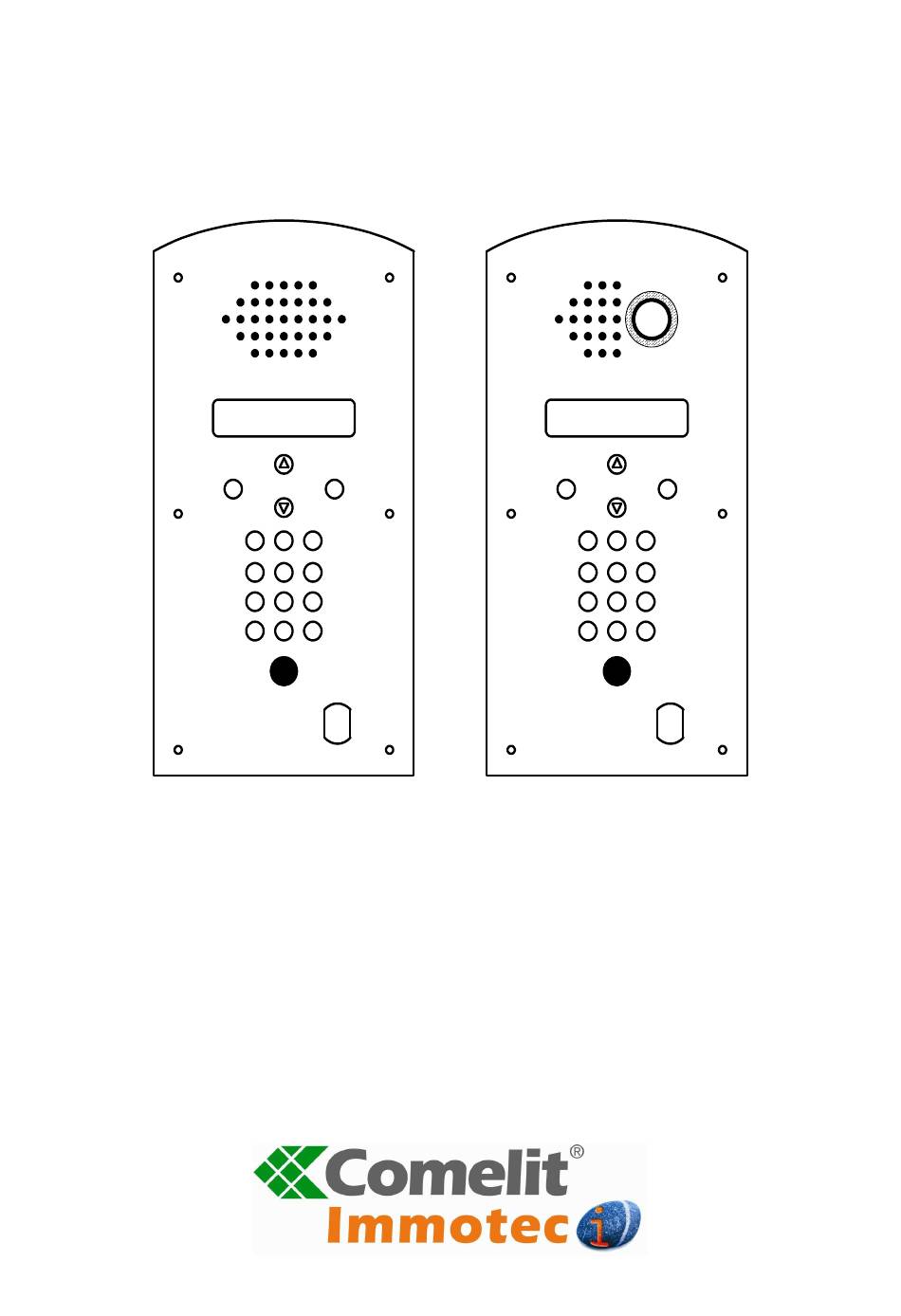

NOTICE D'INSTALLATION ET D'UTILISATION
PIC3
X
Avec gestion des résidents par logiciel RESIDORG®
COMELIT-IMMOTEC – 3 allée des Saules 94042 CRETEIL – France - tel : (+33) 01 43 53 97 97 – fax : (+33) 01 43 53 97 87
PIC3/4
V
1
2
3
4
5
6
8
9
7
A
0
B

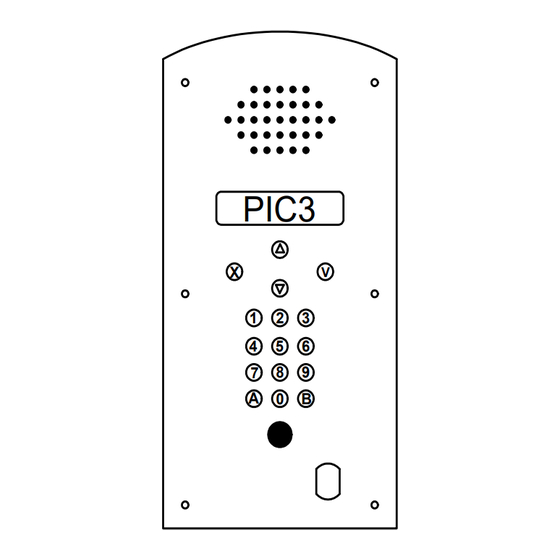

Platine d'interphonie
www. comelit.it
PIC4
X
V
1
2
3
4
5
6
8
9
7
A
0
B
