Étape 8 : Configuration de la batterie
Une fois le câblage terminé, l'étape principale suivante consiste
à configurer le type de batterie.
1. Ouvrez le disjoncteur CC de la batterie pour déconnecter
l'alimentation CC. Dans une configuration d'empilage
avec deux onduleurs-chargeurs, ouvrez le disjoncteur de
batterie unique à 2 pôles pour déconnecter l'alimentation
CC.
2. Fermez les disjoncteurs d'entrée et de sortie CA sur le
tableau de distribution de charge CA du véhicule. Cela
permet à l'alimentation à quai CA de passer et d'alimenter
le Freedom EX 4000.
3. Observez le voyant vert de la source DEL
panneau supérieur.. Il doit s'allumer et rester stable.
INPUTBATTTEMP
OUTPUTBATTLOAD
kW
kW
AC
VA
VA
%C
%
ERROR
Hz
Hz
BYPASS
OVERLOAD
100%
25%
CHARGING

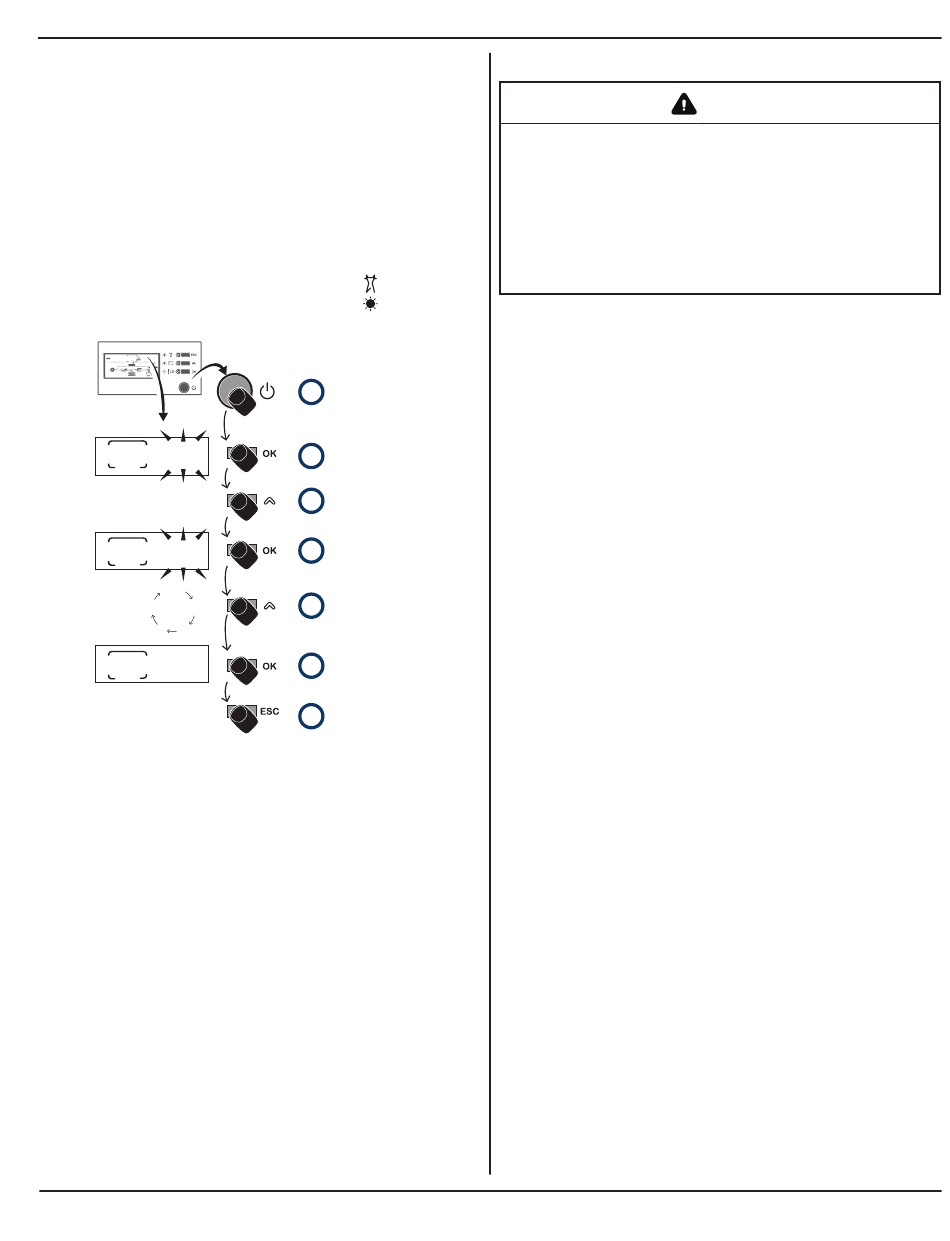

4. Configurez le type de batterie à l'aide du panneau de
commande à distance.
a. Appuyez sur le bouton d'alimentation (Power).
b. Maintenez le bouton OK enfoncé pendant
5 secondes jusqu'à ce que la touche ESC
commence à clignoter à l'écran.
c. Appuyez sur le bouton de défilement pour parcourir
les différents paramètres jusqu'à ce que vous
atteigniez « 20 », qui correspond au paramètre Type
de batterie.
d. Appuyez sur le bouton OK pour confirmer.
e. Appuyez sur le bouton de défilement pour parcourir
les différents types de batterie jusqu'à ce que vous
arriviez au type de batterie correspondant à votre
batterie principale.
f. Appuyez sur le bouton OK pour confirmer la
sélection.
g. Appuyer sur la touche ESC pour quitter la
configuration.
5. Ouvrez les disjoncteurs d'entrée et de sortie CA pour
déconnecter l'alimentation à quai.
975-0998-02-01
sur le
a
b
5s
c
d
e
f
g
Étape 9 : Test de votre installation
RISQUE D'ÉLECTROCUTION
Mettre le bouton d'alimentation (Power) de l'onduleur Freedom
EX 4000 en mode d'attente sur le tableau d'affichage ne coupe
pas l'alimentation CC et CA du Freedom EX 4000. Si
l'alimentation à quai est présente aux bornes d'entrée CA, elle
passera à la sortie CA.
Négliger de suivre ces directives causera des dommages à
l'équipement, de graves blessures, voire la mort.
Il y a deux tests à effectuer. Le premier test vérifie que le
Freedom EX 4000 est en train d'onduler l'alimentation CC de la
batterie et de fournir une alimentation CA à sa sortie.
Le deuxième test est destiné aux installations où l'entrée et la
sortie CA sont câblées au Freedom EX 4000. Ce test vérifie que
le Freedom EX 4000 passe de l'alimentation de l'onduleur à
l'alimentation à quai lorsque l'alimentation à quai est présente.
REMARQUE : L'alimentation à quai (pass-through : permettant
le rechargement pendant l'utilisation) fait référence à
l'alimentation d'entrée CA en provenance d'un réseau secteur,
d'un générateur ou d'une source CA externe.
Lorsque vous êtes prêt à tester votre installation et à utiliser le
Freedom EX 4000, fermez le fusible et le sectionneur CC, ou le
disjoncteur CC pour alimenter le Freedom EX 4000 en CC
Procédures d'installation de base
AVERTISSEMENT
41
