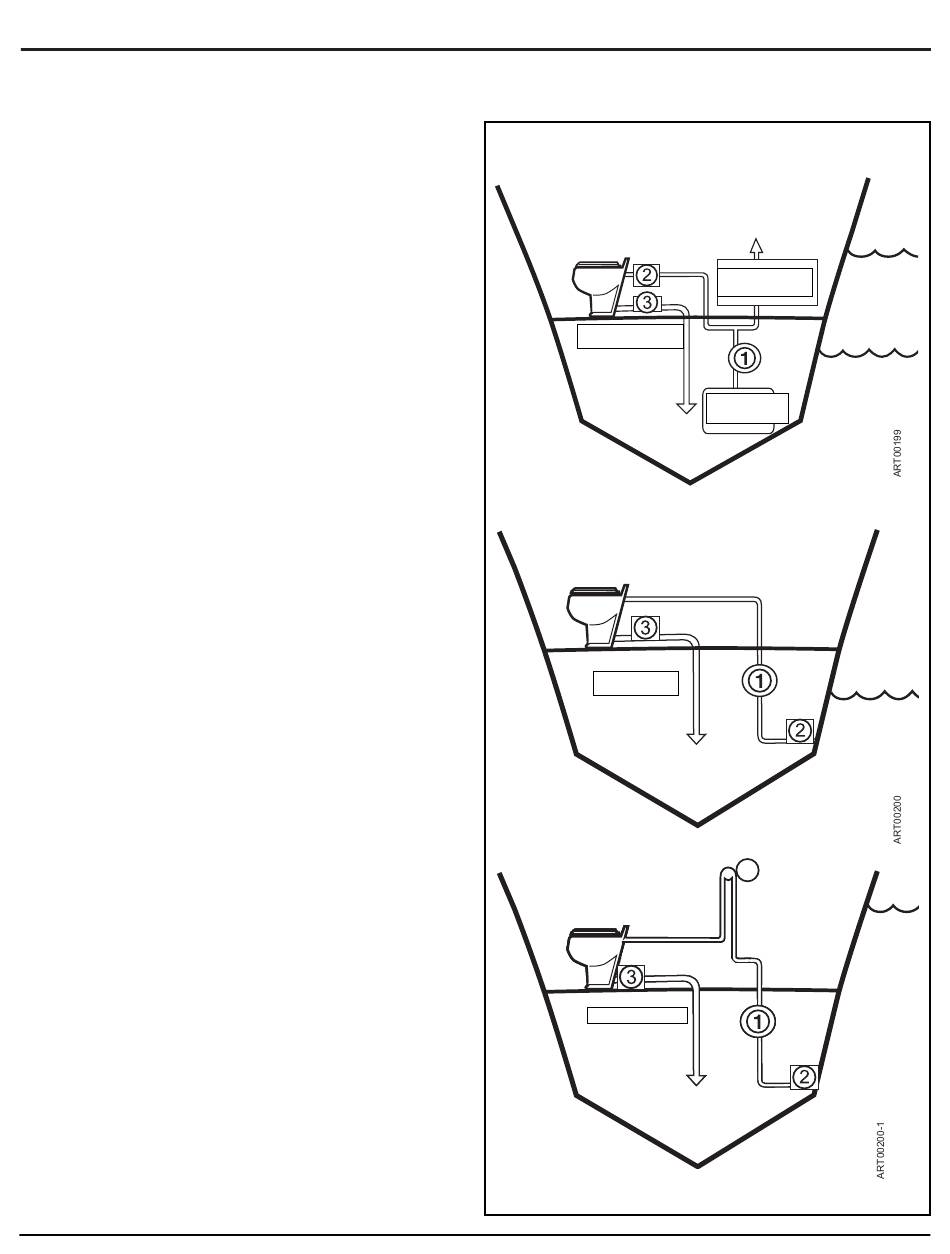

Wählen Sie die Methode, die Ihren Installationsanforderungen entspricht:
■ INSTALLATION / A:
FRISCHWASSER – Einzelne oder mehrere Toiletten
1. Automatische Frischwasserdruckpumpe
2. Seewasserfestes, durch die Toilette elektronisch geregeltes
E-Magnetventil
3. Rückschlagventil für unteren Ablauf
■ INSTALLATION / B:
SEEWASSERPUMPE – Toilette ÜBER DER
WASSERLINIE
1. Seewasserpumpe
2. Filter oder Filtersieb
3. Rückschlagventil für unteren Ablauf
■ INSTALLATION / C:
SEEWASSERPUMPE – Toilette UNTER DER
WASSERLINIE
1. Seewasserpumpe
2. Filter oder Filtersieb
3. Rückschlagventil für unteren Ablauf
4. Belüftbares Schwanenhalsventil (1,9 cm Mindestdurchmesser)
Tecma Nano Owner's & Installation Manual
Installationsoptionen
38
A
Zu anderen
Toiletten/Ventilen
Zum Fäkalientank
Frischwasser-
tank
B
Zum Fäkalientank
C
4
Zum Fäkalientank
Abb. G
WASSER-
LINIE
WASSER-
LINIE
WASSER-
LINIE
