Abb. E
FALLS ERFORD-
ERLICH – STETS
20 cm
über der Wasserlinie!
K
Mindeststärke des
Bodens 1,9 cm

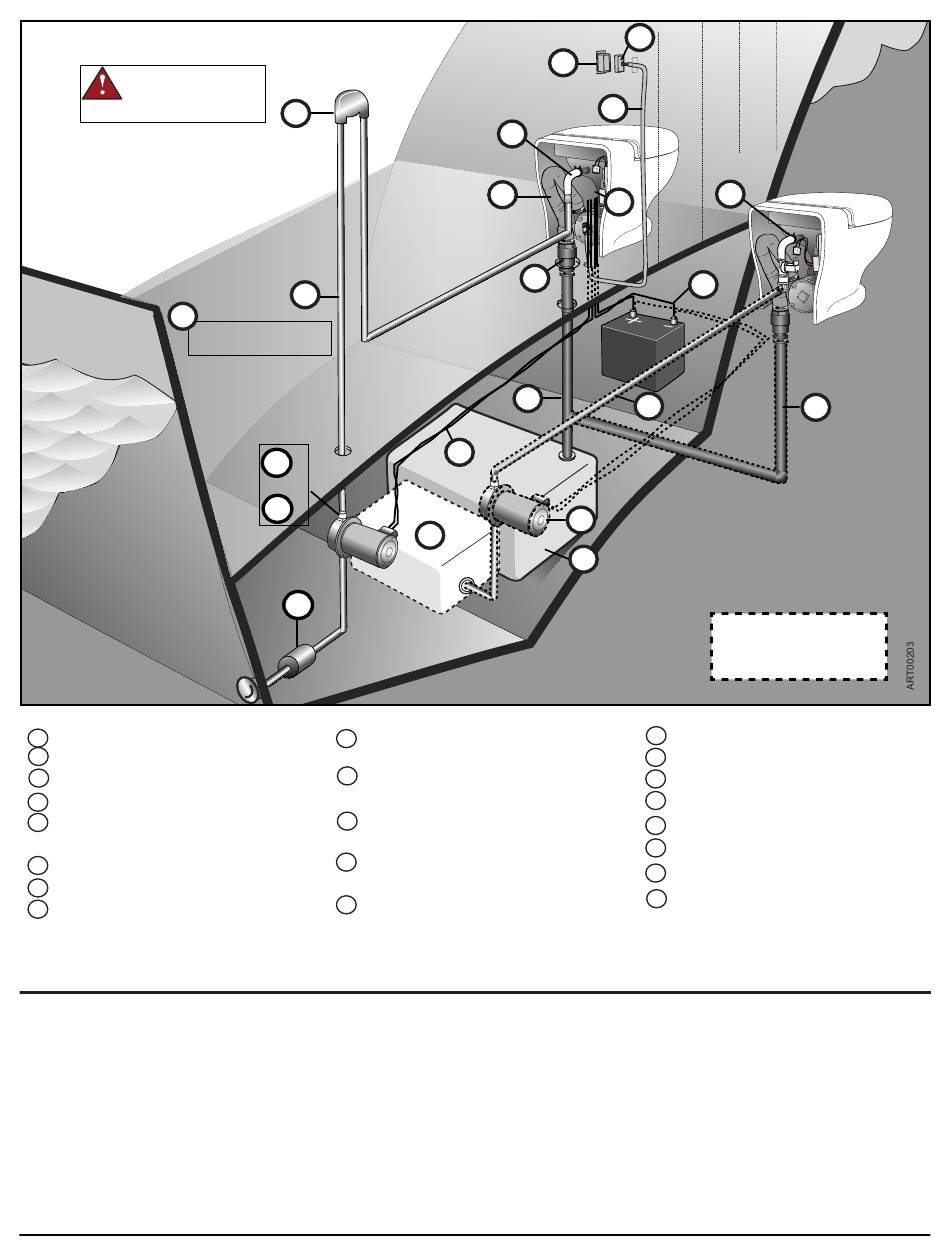

A.
Frischwasseranschluss
K1
B.
Kabelbaum
K3
C.
Blende (Abb. F)
K4
D.
Wandschalter
K5
Thetford Wasserpumpe (Installation mit
K6
Seewasserversorgung)
Anschluss für Seewasserpumpe
K8
E.
Rückschlagventil für unteren Ablauf (vertikal)
#4
F.
Filter oder Filtersieb (Installation mit
A1
Seewasserversorgung)
Vor Beginn des Einbaus die folgenden Faktoren berücksichtigen und planen:
Einbauort
■ Die Nano Eco Toilette sollte möglichst an einem Ort eingebaut werden, der höher als der Fäkalientank angeordnet ist. Die Leistung
des Systems wird bis zu einem (maximalen) Anstieg von 1,8 m zwischen Toilette und Fäkalientank nicht beeinträchtigt.
■ Den Aufstellungsort unter Verwendung der Toilette und der mitgelieferten Schablone auf Folgendes prüfen:
•
Ausreichender Abstand zwischen Toilette und angrenzender Wand, um ein Knicken des Wasserversorgungs- und Ablaufschlauchs
zu verhindern
•
Ausreichender Platz für den Wartungszugang
■ Der Boden, auf dem die Toilette eingebaut wird, muss eben und ausreichend stabil sein, um die Toilette und das Gewicht der poten-
ziellen Benutzer tragen zu können.
■ Die Bodenkonstruktion muss stark genug sein (mindestens
1,9 cm Dicke), um die Toilette mit den mitgelieferten Schrauben verankern zu können.
■ Der Boden muss wasserbeständig sein, um die Integrität der Bodenkonstruktion und Verankerungselemente zu gewährleisten.
Tecma Nano Owner's & Installation Manual
D
C
K6
ODER
B
A
A1
G.
Wassertank (Installation mit
A
Frischwasserversorgung)
B
H.
Nicht von Thetford gefertigte Wasserpumpe
(Installation mit Seewasserversorgung)
I.
Frischwasserdruckpumpe (Installation mit
B1
Frischwasserversorgung)
C
J.
1,9 cm Wasserversorgungsleitung
(Installation mit Seewasserversorgung)
C1
K.
1,3 cm Wasserversorgungsleitung
(Installation mit Frischwasserversorgung)
K5
K4
K3
K8
E
F
4
H
G
B1
I
36
K1
J
C1
H
Installation mit
Frischwasserversorgung
L.
Belüftbares Schwanenhalsventil
D
M.
E
Ablaufschlauch der Toilette
F
N.
Relaismodul
G
O.
Wasserpumpenverdrahtung (Abb. B)
H
P.
Ablaufleitung (über oder unter dem Boden)
I
Q.
Fäkalientank
J
R.
12 VDC Spannungsquelle des Boots/Schiffs
S.
Mindeststärke des Bodens 1,9 cm
K
