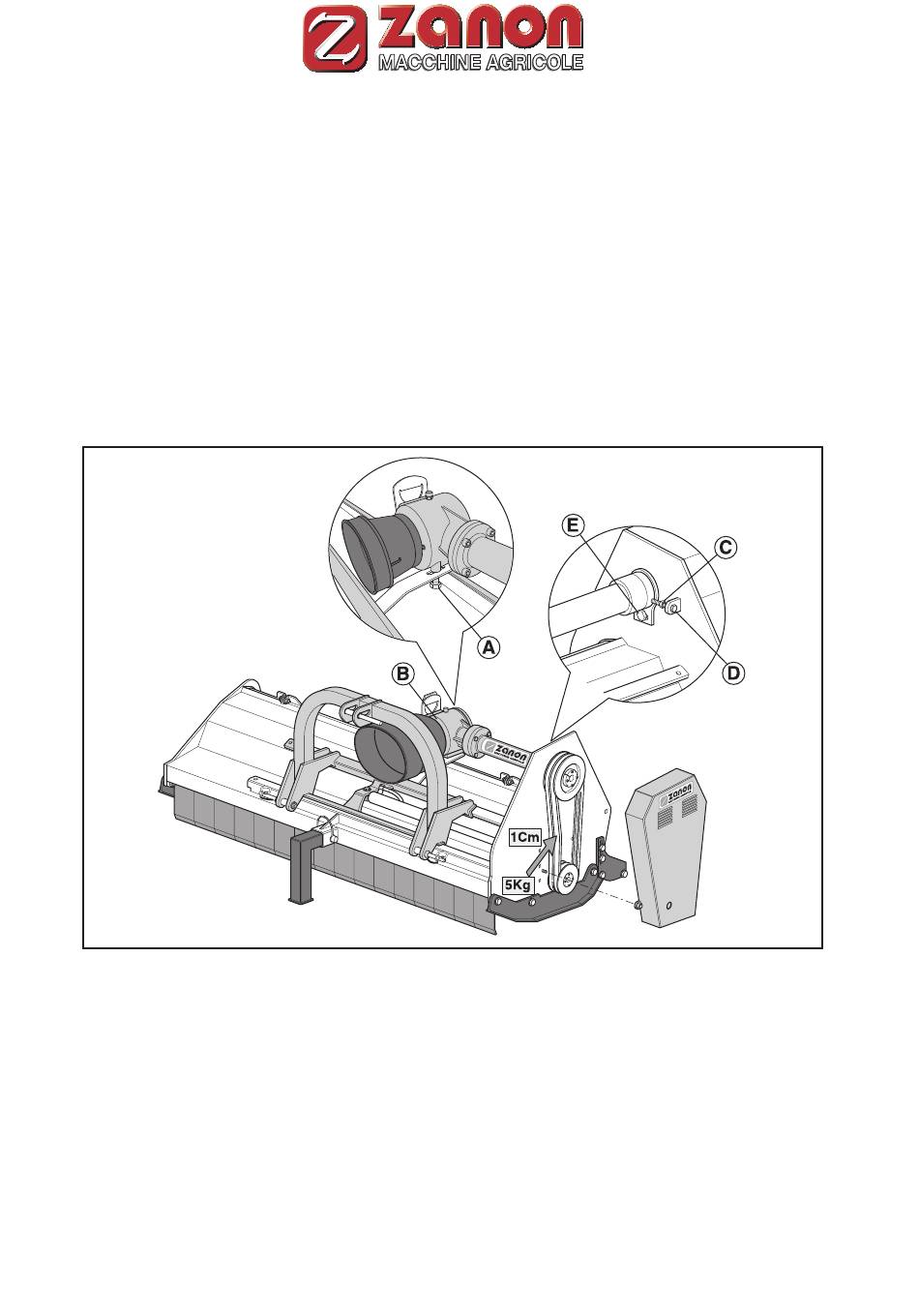

Pour tous les autres modèles (voir Fig.23), les opérations à effectuer sont les suivantes :
- enlever les écrous qui fixent le carter de protection ;
- desserrer les boulons A qui fixent la boîte de transmission B ;
- desserrer les écrous C et E et jouer sur la vis tirant D pour régler la tension des courroies.
Il est conseillé de se munir d'une règle métallique de longueur adéquate, de la placer sur les
bords des deux poulies, et de regarder si elle touche les quatre bords des poulies.
Appuyer sur la courroie, au milieu entre les deux poulies, avec une force de 5kg : la force
doit provoquer une déformation de 1 cm sur chaque courroie.
- serrer les boulons qui fixent la boîte de transmission et la rallonge .
- remonter le carter précédemment enlevé.
Les courroies utilisées subissent un étirement : par conséquent, elles doivent toujours être
remplacées ensemble, pour une bonne répartition des forces.
(Fig.23)
