Montage
1. Dévisser les 4 vis du boîtier
2. Ouvrir le boîtier
3. Fixer la plaque de montage à l' a ide des 4 vis fournies à l' a rrière du boîtier. Le capot de
protection climatique en option peut être fixé entre l' a ppareil et la plaque de montage.
4. Passer les deux colliers de serrage à travers la plaque de montage et autour de la
colonne et serrer.
Montage mural
Avec kit de montage disponible en option.

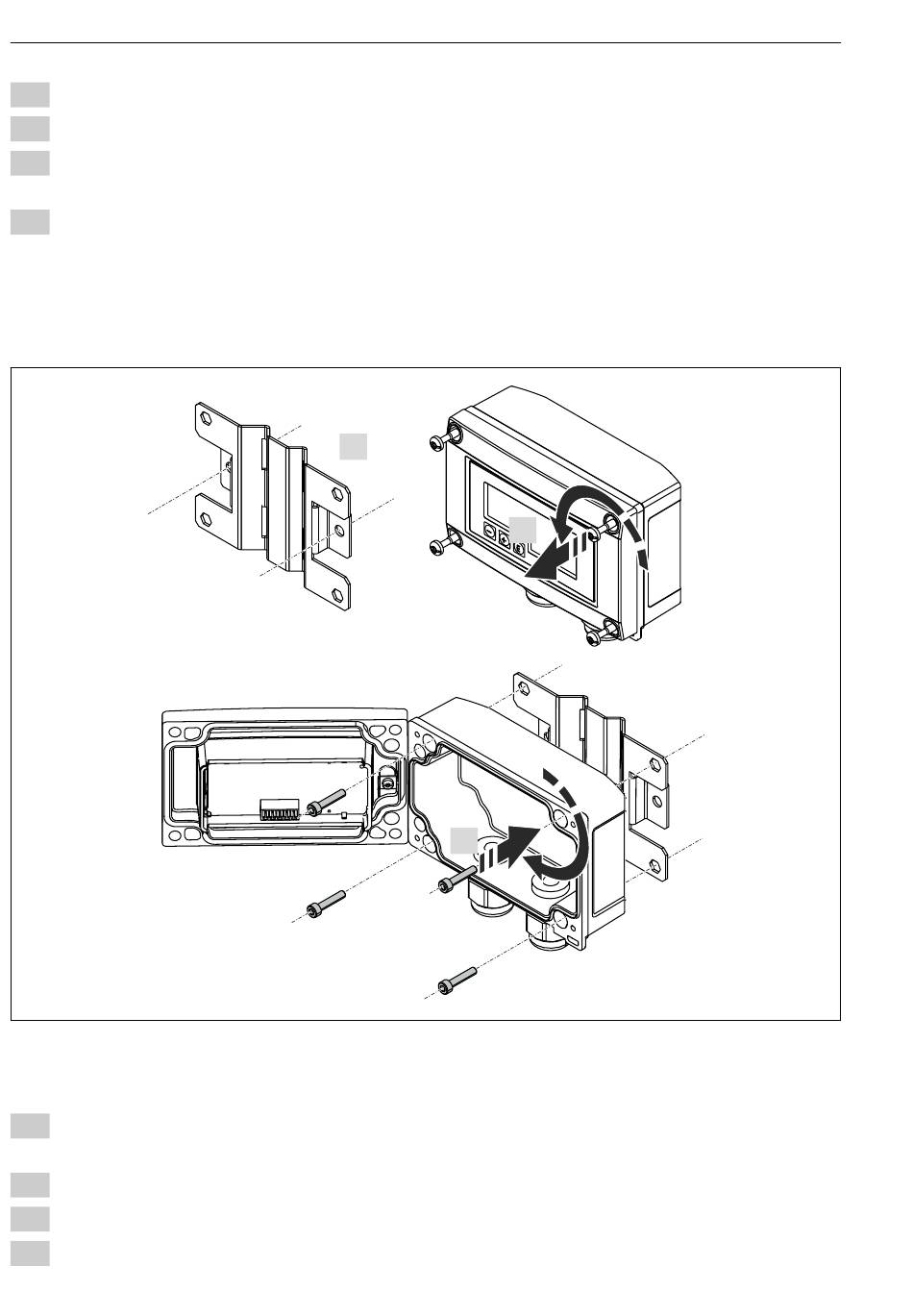

 4 Montage mural de l' a fficheur de process
1. Utiliser la plaque de montage comme gabarit pour les 2 perçages 6 mm (0,24 in),
distance 82 mm (3,23 in), et la fixer à la paroi à l' a ide de 2 vis (non fournies).
2. Ouvrir le boîtier.
3. Fixer l' a fficheur à la plaque de montage avec les 4 vis fournies.
4. Fermer le couvercle et serrer les vis.
