RIA15
Montage en façade d' a rmoire électrique avec découpe d' a rmoire 92x45 mm (3,62x1,77 in),
épaisseur de la façade max. 13 mm (0,51 in).
1. Glisser l' a ppareil par l' a vant dans la découpe d' a rmoire.
2. Fixer les clips de montage sur le côté du boîtier et serrer les tiges filetées.
4.3.2 Boîtier de terrain
Montage sur colonne (avec kit de montage en option)
L' a ppareil peut être monté sur une colonne d' u n diamètre jusqu' à 50,8 mm (2 in) avec le kit de
montage disponible en option.
1

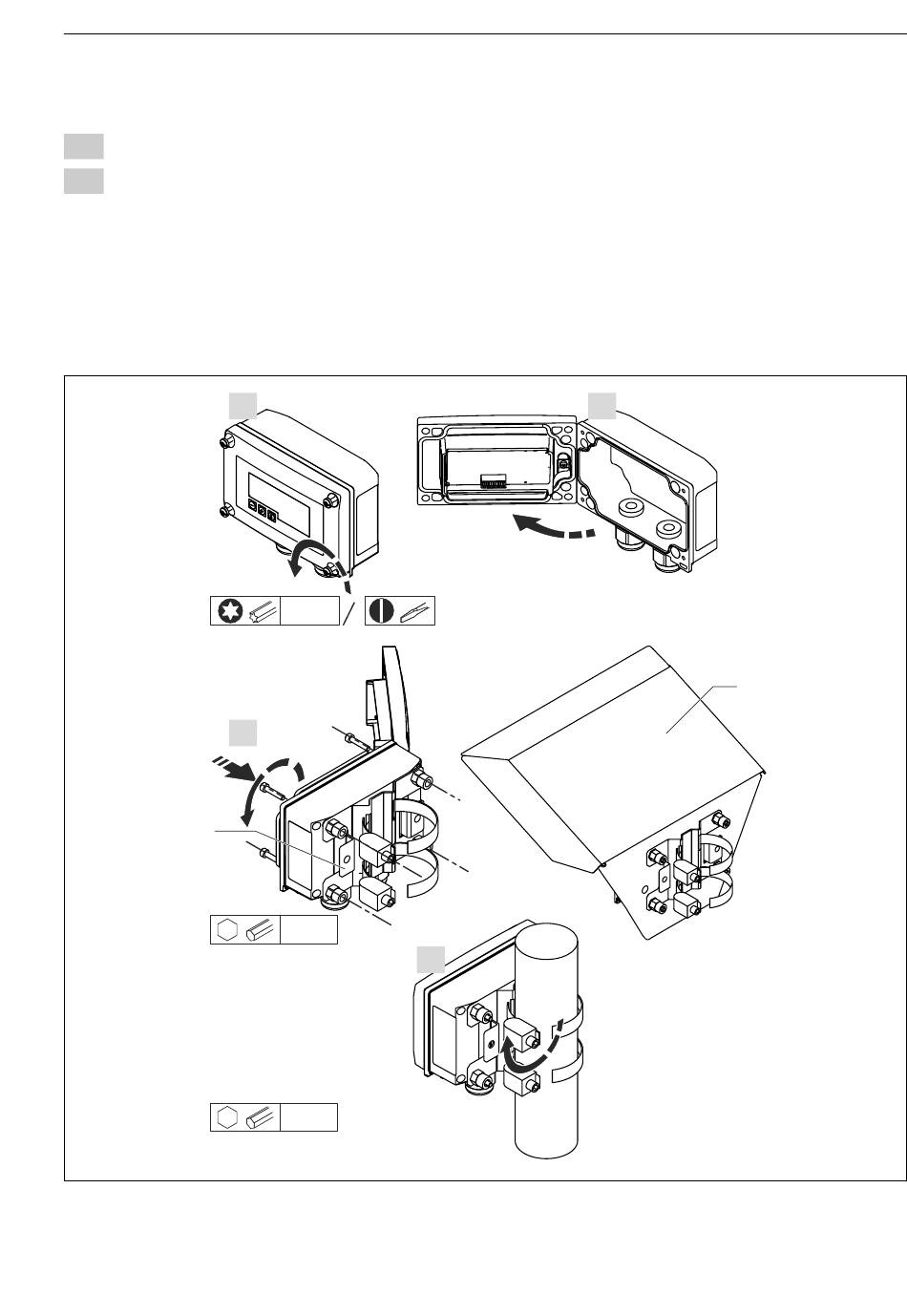

 3 Montage sur colonne de l' a fficheur de process
1 Plaque de montage pour montage mural ou sur colonne
2 Capot de protection climatique (en option)
Endress+Hauser
1.
TX20
3.
4mm
5mm
4.
2.
2
Montage
A0017789
