ASSEMBLAGE
ÉTAPE 15
Manchon
9
Tube
Tube
10
11
de mousse
droit (x6)
courbé (x6)
(x12)
(11)
(11)
ÉTAPE 16

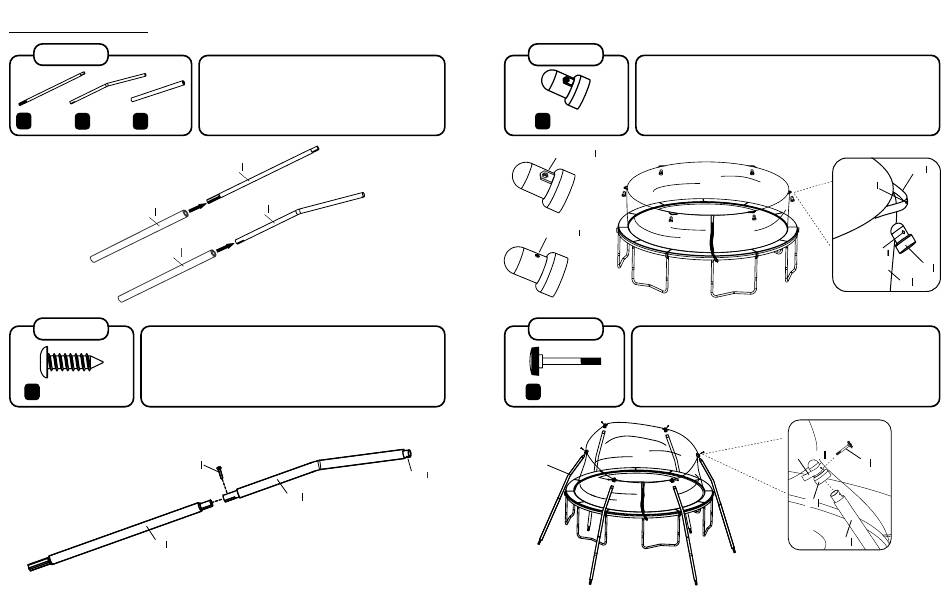

Insérez le tube droit (9) dans le tube courbé (10) et fixez-le à l'aide d'une vis
autotaraudeuse (15). Important : Il y a deux trous sur l'une des extrémités
du tube courbé. Assurez-vous que cette extrémité est vers le haut!
Répétez cette étape pour assembler les 5 tubes droits et tubes courbés
15
Vis autotaraudeuses (x6)
restants ensemble.
(15)
(9)
Si vous le voulez, prenez une pause collation, nous avons
PLUS DE LA MOITIÉ du travail d'effectué, vous le méritez bien.
La prochaine étape est facile. Glissez simplement tous les
tubes droits (9) et les tubes courbés (10) dans les manchons
de mousse (11). Si vous avez de la difficulté à glisser le
manchon de mousse sur les tubes, essayez de mettre une
petite quantité d'eau dans le manchon de mousse!
(9)
(10)
(10)
14
ÉTAPE 17
Capuchon de
12
poteau (x6)
Trou hexagonal
Trou régulier
ÉTAPE 18
14
Boulon M5x44mm (x6)
Courbe orientée
vers l'extérieur
Deux trous
Important : Le capuchon de poteau (12) possède deux côtés; un avec un
trou hexagonal et l'autre avec un trou régulier.
Insérez le capuchon de poteau dans un anneau de la courroie dans la
partie supérieure du filet de l'enceinte. Assurez-vous que le trou hexagonal
fait face au filet, et que le trou régulier fait face vers vous.
Par la suite, insérez le tube courbé (10) dans le capuchon de poteau (12). Assurez-
vous que la courbe des poteaux de l'enceinte fait face au centre de la trampoline.
Assurez-vous que les trous du tube courbé, du capuchon de poteau et de l'anneau
de la courroie sont tous alignés. Insérez ensuite un boulon M5x44mm (14) pour le
serrer en place. Important : Assurez-vous que le boulon pénètre dans le trou rond
(non pas dans le trou hexagonal) ou vous pourriez briser le capuchon! Répétez les
étapes 17 et 18 pour assembler les capuchons de poteau restants de la même façon.
Courroie
(12)
15
Courroie
Trou
Trou régulier
(12)
(7)
(14)
(10)
