11 TRAVAUX D'ENTRETIEN PARTIE-CYCLE

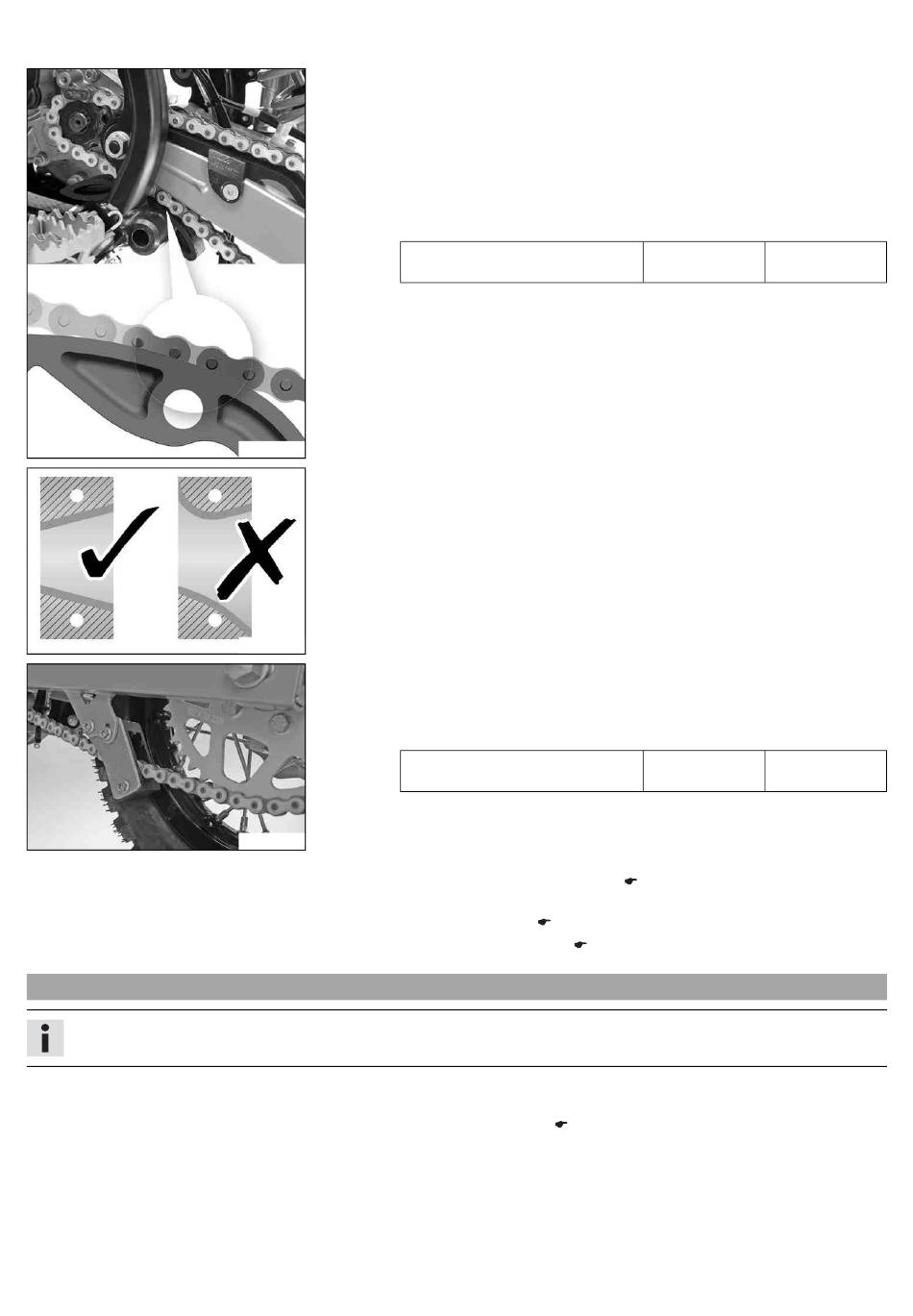

11.36 Régler le guide-chaîne
Info
La taille de la couronne varie selon le nombre de dents. Le guide-chaîne peut être ajusté à une couronne plus petite.
–
Vérifier l'usure du patin de chaîne.
» Lorsque l'arête inférieure des axes de la chaîne se trouve à la hauteur du patin
de chaîne ou en dessous :
–
Remplacer le patin de chaîne.
–
Vérifier que le patin de chaîne est bien en place.
» Si le patin de chaîne n'est pas fixé :
–
Serrer le patin de chaîne.
Indications prescrites
Vis du patin
401036-01
–
Vérifier l'usure du guide-chaîne.
» Lorsque le guide-chaîne est usée jusqu'à l'arête supérieure resp. inférieure.
–
Remplacer le guide-chaîne.
401034-01
–
Vérifier que le guide-chaîne est bien en place.
» Si le guide-chaîne est mal fixé :
–
Serrer le guide-chaîne.
Indications prescrites
Autres vis châssis
100897-01
Retouche
–
Monter le cache de pignon de chaîne.
(50 SX)
–
Monter le guide-chaîne. (
–
Retirer la moto du socle réglable. (
x
Préparatifs
(50 SX)
–
Démonter le guide-chaîne. (
x
M8
x
M6
x ( p. 40)
p. 40)
p. 29)
p. 40)
44
15 Nm
(11,1 lbf ft)
10 Nm
(7,4 lbf ft)
