Tuyau
Vers le bas

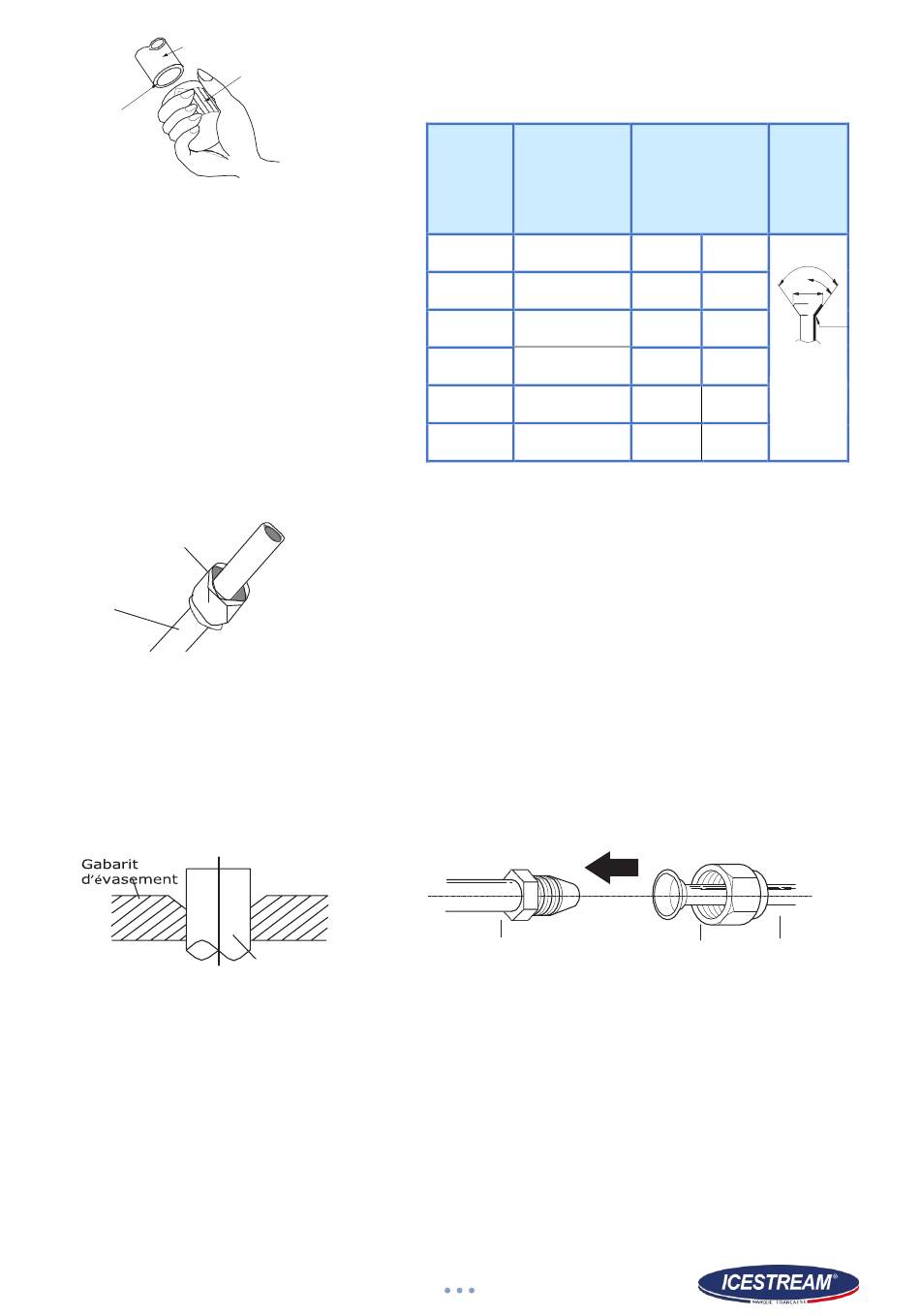

Etape 3 : Evaser l'extrémité des tuyaux.
Un évasement approprié est essentiel pour
obtenir une étanchéité totale.
1. Après avoir retiré les bavures du tuyau,
sceller les extrémités avec un ruban PVC pour
empêcher les corps étrangers de pénétrer à
l'intérieur du tuyau.
2. Recouvrir le tuyau d'un matériel isolant.
3.Placer des raccords conques sur les
extrémités du tuyau. Assurez-vous qu'ils font
face à la bonne direction, car il est impossible
de modifier leur position après l'évasement.
Voir la fig 7.3.
Raccord conique
Tuyau de cuivre
4. Retirer le ruban PVC des extrémités du tuyau
une fois que vous êtes prêts à évaser.
5. Serrer le gabarit d'évasement à l'extrémité
du tuyau. L'extrémité du tuyau doit dépasser le
bord d'évasement.
FIG. 7.4
6. Placer l'outil d'évasement sur le gabarit
d'évasement.
7. Tourner la poignée de l'outil d'évasement
dans le sens des aiguilles d'une montre jusqu'à
ce que le tuyau soit complétement évasé.
Evaser le tuyau conformément aux dimensions
indiquées dans la table 7.1.
Alésoir
FIG : 7.2
8. Retirer l'outil d'évasement et le gabarit puis inspecter
l'extrémité du tuyau pour repérer les fissures et observer
l'évasement.
Etape 4 : Raccorder les tuyaux
Raccorder les tuyaux en cuivre à l'unité intérieure en premier,
puis les raccorder à l'unité extérieure. Vous devez d'abord
raccorder le tuyau à basse pression, puis le tuyau à haute
pression.
1. Lors du raccordement de l'écrou évasé, appliquer une fine
couche d'huile réfrigérante aux extrémités évasées des
tuyaux.
2. Aligner le centre des deux tuyaux à raccorder.
Tuyau unité intérieure
Tuyau
Table 7.1 : Extension de tuyauterie au-delà de
l'évasement
Diamètre
Couple de
du tuyau
serrage
6.4
18-20 N.M
(183-265 kgf.cm)
9.5
26-26 N.M
(255-265kgf.cm)
12.7
35-36 N.m
(357- 367kgf.cm)
15.9
45-47N.m
(459-480kgf.cm)
19.1
65-67 N.m
(663-683kgf.cm)
22
75-85N.m
(765-867kgf.cm)
FIG 7.6
3. Serrer aussi fort que possible à la main l'écrou évasé.
4. A l'aide d'une clé, saisir l'écrou sur le tuyau de l'unité.
5. En bloquant bien l'écrou, utiliser une clé
dynamométrique pour serrer l'écrou évasé selon les
valeurs de couple indiquées dans la table 7.1.
14
Dimension
Forme
d'évasement
d'évase
(A)
ment
(Unité :
mm/pouce)
8.4 /
8.7/0.34
0.33
13.2 /
13.5 /
0.52
053
16.2 /
16.5 /
0.64
0.65
19.2 /
19.7 /
0.76
0.78
FIG : 7.5
23.2 /
23.7 /
0.91
0.93
26.4 /
26.9 /
1.04
1.06
Ecrou évasé
Tuyau
