Raccordement de la tuyauterie du réfrigérant
Mesures de sécurité
Avertissement
-
Tous les travaux de tuyauterie doivent être réalisés par
un
technicien
agréé
réglementations locales et nationales.
-
Lorsque le climatiseur est installé dans une pièce de
petite dimension, toutes mesures doivent être prise pour
éviter d'avoir une quantité trop importante de
réfrigérant, quantité qui dépasserait les limites de
sécurité en cas de fuite (risque de provoquer un manque
d'oxygène dans la pièce).
-
Lors de l'installation du système de réfrigération,
assurez-vous qu'il n'ait ni air, ni poussière, ni moisissure
ou corps étranger qui pénètre dans le circuit de
réfrigération.
Toute contamination du système pourrait provoquer un
mauvais rendement de l'installation, de haute pression
lors du cycle de réfrigération ou même une explosion et
des blessures.
-
Aérer immédiatement les lieux s'il y a une fuite de
réfrigérant pendant l'installation. Le gaz réfrigérant qui se
serait échappé est tout à la fois toxique et inflammable.
Assurez-vous qu'il n'y a pas de fuite de réfrigérant une
fois que vous avez terminé tout le travail d'installation.
Instructions de raccordement de la tuyauterie du
réfrigérant
MISE EN GARDE
-
Le tuyau de raccordement doit être installé
horizontalement. Un angle de plus de 10° peut
provoquer un dysfonctionnement.
NE PAS
installer le tuyau de raccordement avant que
les deux unités intérieure et extérieure aient elles
même été installées.
-
Bien séparer les deux tuyaux de gaz et de liquide
pour éviter les fuites d'eau.
et
conformément
aux
Etape 1 : Découpe des tuyaux
Lors de la préparation des tuyaux de réfrigérant,
prenez soin de les découper et de les évaser
correctement.
Cela
fonctionnement
l'entretien. Pour les modèles avec le réfrigérant
R32 / R290, le point de raccordement de la
tuyauterie doit être placé à l'extérieur de la
pièce.
1. Mesurer la distance entre l'unité intérieure et
extérieure.
2. A l'aide d'un coupe tubes, découper le tuyau sur
une longueur légèrement supérieure à la distance
mesurée.
MISE EN GARDE
NE PAS
déformer le tuyau en le découpant. Faire
très attention à ne pas endommager, bosseler ou
déformer le tuyau pendant la découpe. Cela
réduirait grandement l'efficacité de chauffage de
l'appareil.
1. Assurez-vous de découper le tuyau avec un
angle à 90°précisement.

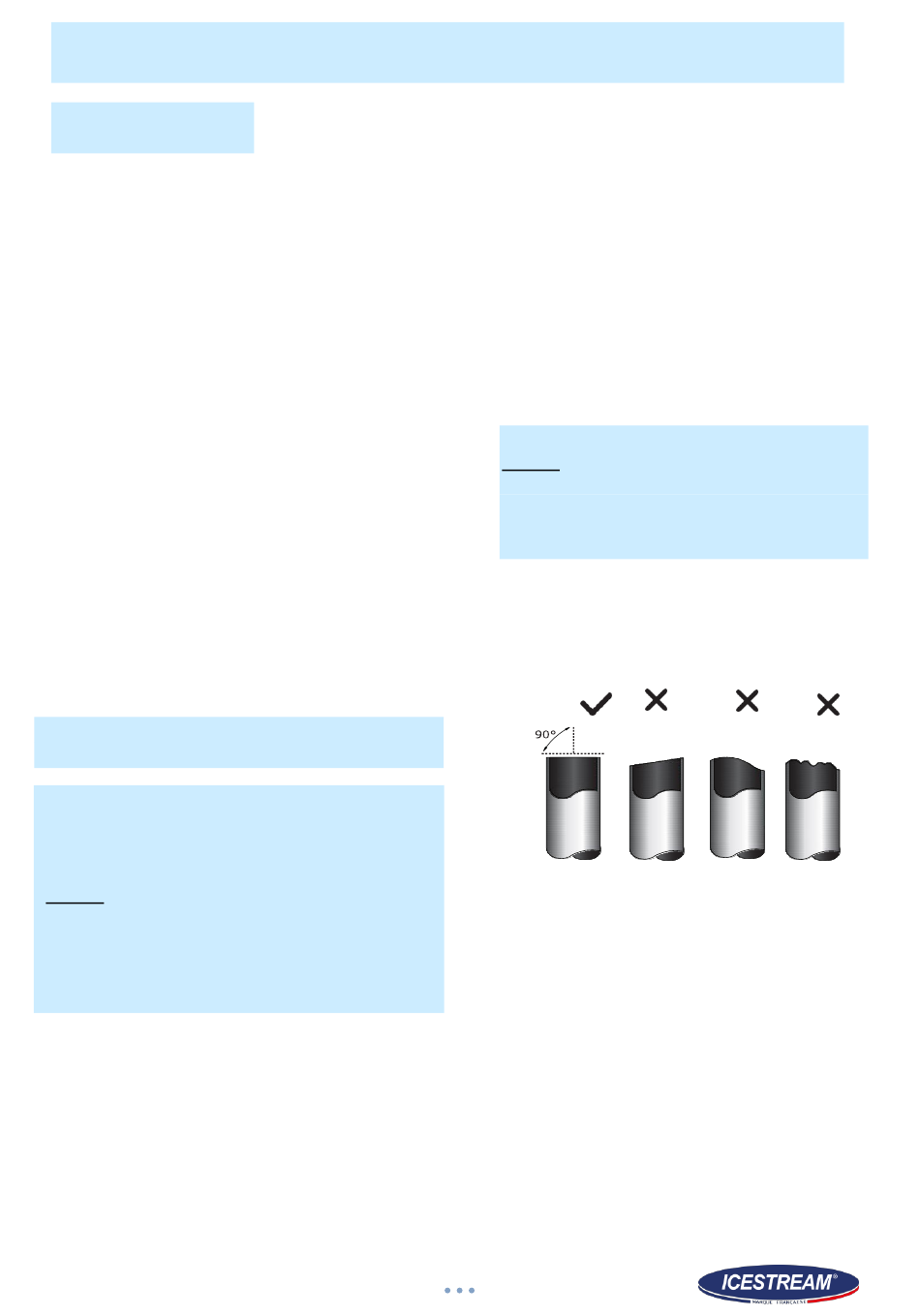

Consulter la fig.7.1 pour des exemples de
mauvais découpage.
Etape 2 : Retirer les bavures
Les bavures peuvent affecter l'étanchéité
du raccord de la tuyauterie du réfrigérant.
Elles doivent être complétement retirées.
1. Tenir le tuyau incliné vers le bas pour
empêcher les bavures de tomber dans le
tuyau.
2. A l'aide d'un alésoir ou d'un ébavureur,
retirer toutes les bavures de la partie
découpée du tuyau.
13
7
permet
d'assurer
efficace
et
de
minimiser
Oblique
Approximatif
Tordu
FIG : 7.1
un
