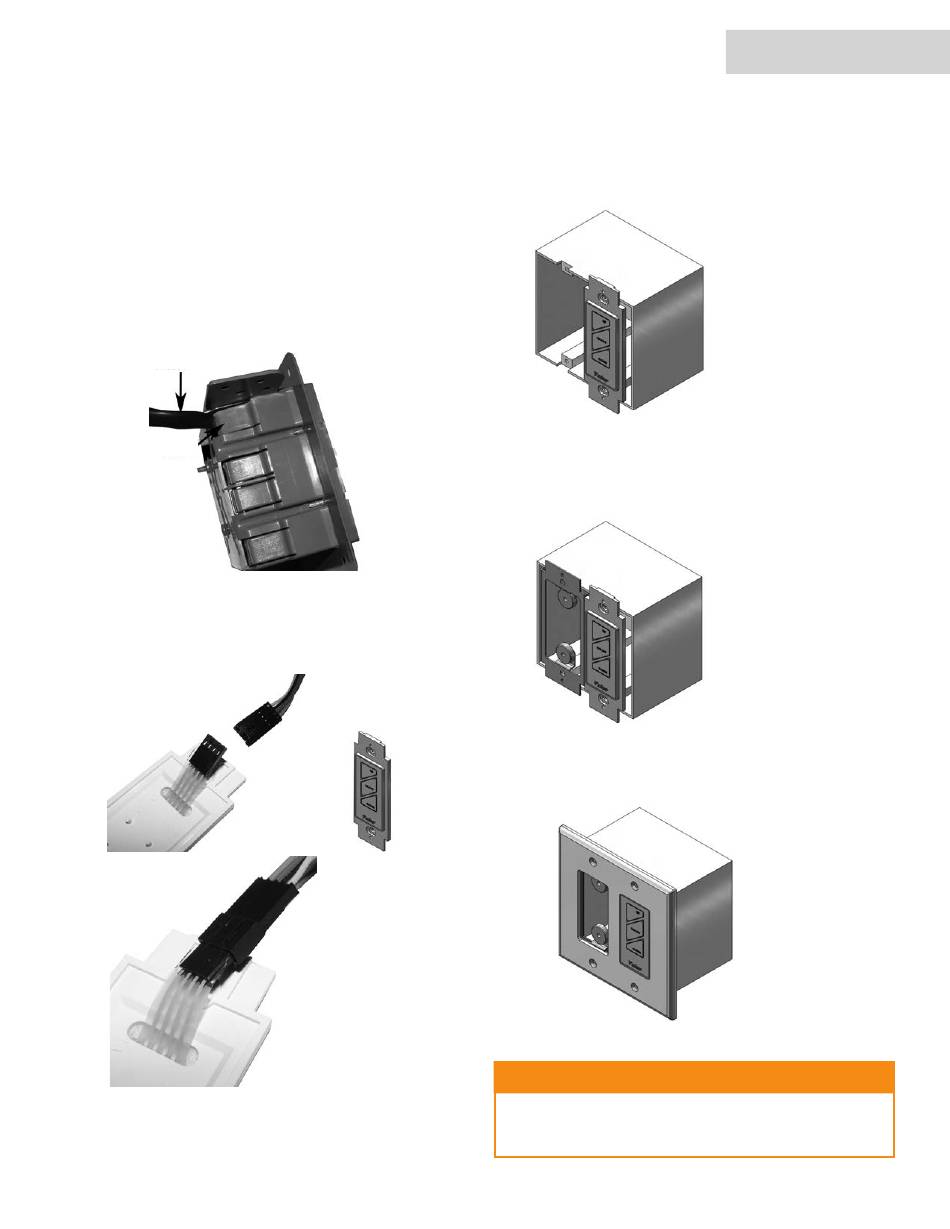

4. Faites passer le fil du harnais de connexion en-
dessous de la boîte de foyer et jusqu'à l'endroit
où sera monté la boîte de raccordement. Fixez le
fil aux poteaux d'encastrement à l'aide de broche
isolées (non-incluses).
5. Insérez l'autre bout du harnais de connexion dans
une des pinces d'entrées à l'arrière de la boîte de
raccordement jusqu'à ce que la gaine du harnais
soit pincée tout en laissant assez de longueur dans
la boîte pour raccorder le harnais à l'interrupteur et
au porte-piles.
Gaine du harnais
de connexion
Pince retenant
le harnais
6. Fixez la boîte de raccordement en position finale
en utilisant les vis appropriées (non-incluses).
7. Alignez le raccord Molex au câble de l'interrupteur
et branchez l'interrupteur.
Installation
8. Mountez l'interrupteur à la boîte de raccordement
à l'aide de 2 vis fournies. Note : placez
l'interrupteur à gauche ou à droite selon le désir du
consommateur.
9. Placez la plaque à aimants à côté de l'interrupteur
et fixez-la à la boîte de raccordement à l'aide de 2
longues vis fournies.
10. Placez la plaque de la boîte de raccordement et
fixez-la à la boîte à l'aide de 4 vis fournies.
Évitez de faire passer les fils au-dessus de
l'appareil. Faites-les passer de façon à ce qu'ils
ne touchent pas l'appareil.
INSTALLATEUR
QUALIFIÉ
MISE EN GARDE
