M&V S.r.l. IGLOO ELCOR Manuel D'utilisation & D'entretien page 9

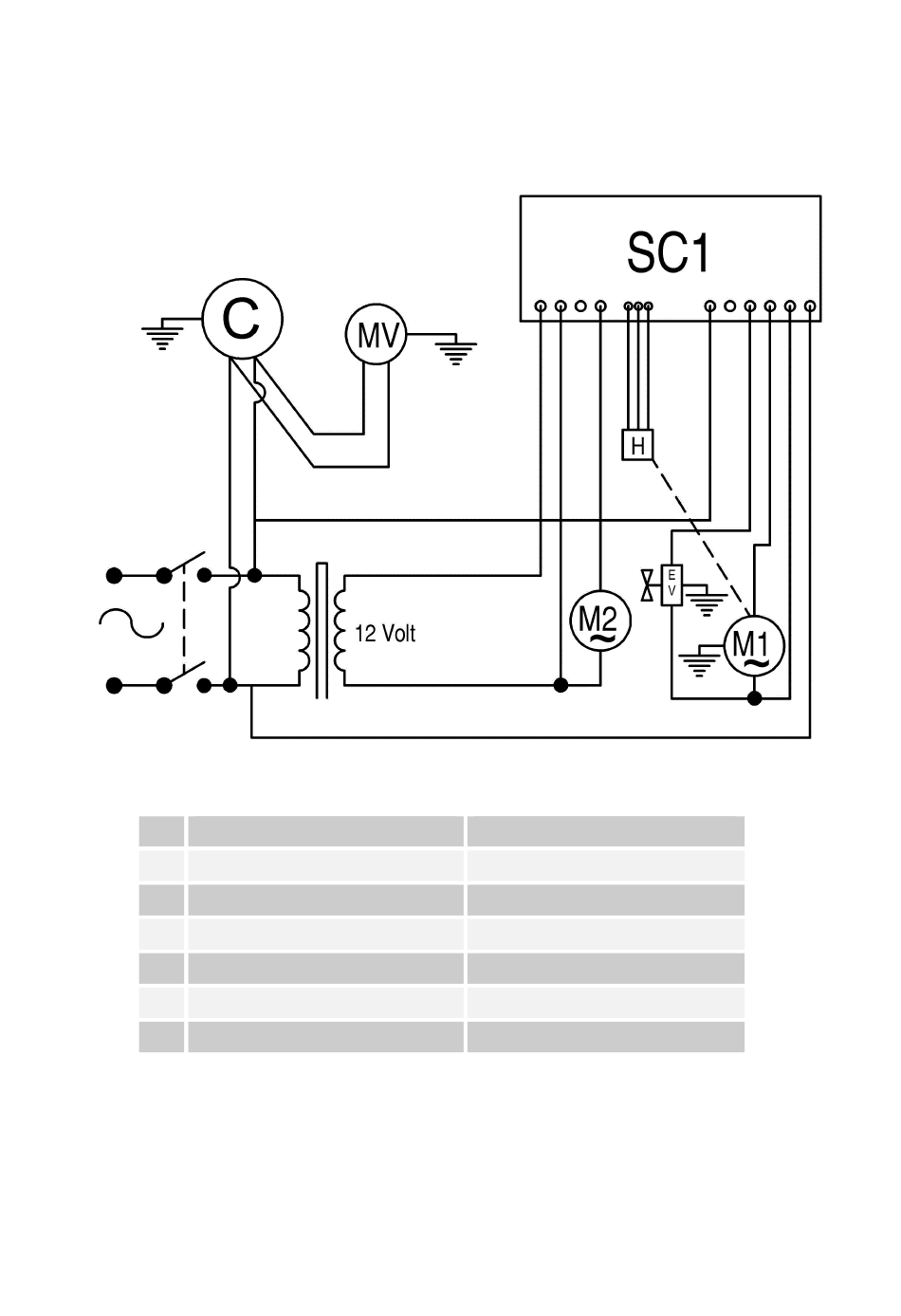

Circuit Electrique - Schematic Wiring Diagram
Compresseur
C
SC Carte Electronique
MV Ventilateur
M1 Motoréducteur 230/50-110/60 Motoreductor 230/50-110/60
M2 Motoréducteur 24 Volt
EV Electrovalve
Senseur moteur
H
Compressor
Electronic board
Fan
Motoreductor 24 Volts
Valve coil
Motor sensor
9
