- Page 1 MANUEL D'UTILISATION & D'ENTRETIEN M & V S.R.L. Trav. LEARCO GUERRA, 9 80040 CERCOLA – NAPOLI – ITALIA TEL : +39 081 5552428...
- Page 2 www.elcor.it INDEX Introduction & Garantie Installation de l'Appareil Mise en Route de l'Appareil & Recommandations Maintenance & Nettoyage Conseils Utiles & Sécurité Installation Electrique Pièces Détachées...

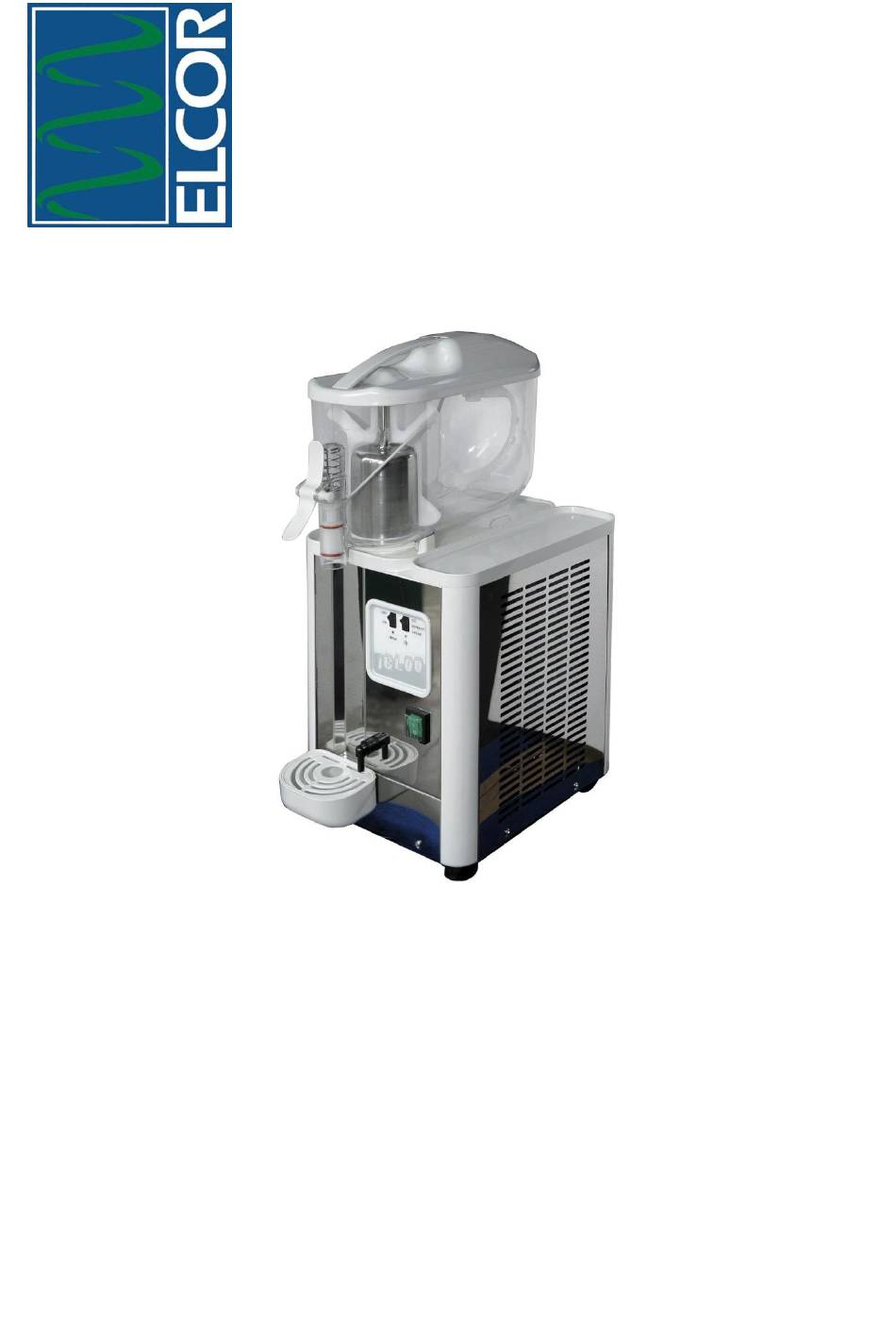

- Page 3 Cher Client, Nous vous remercions de nous avoir accordé votre préférence et d'avoir choisi IGLOO, le premier distributeur de granita le plus petit au monde, très versatile, facile à entretenir et à nettoyer. Nous avons conçu ce petit livre pour vous permettre de connaître le distributeur de granita que vous avez acquis et de l'utiliser de la manière la plus adéquate.
- Page 4 Installation de l'Appareil Instructions & Avertissements Après avoir enlevé l'emballage, veuillez vous assurer que l'appareil soit intact et qu'il n'ait subi aucun dommage pendant le transport. Enlevez les éléments de protection (sacs en plastique ou autre) : les éléments de l'emballage ne doivent pas être laissés à la portée des enfants, car ils présentent un danger.
- Page 5 Mise en service de l'appareil Avant de verser le produit dans les bacs, effectuer un nettoyage des parties qui seront en contact avec le liquide et bien rincer. Verser le produit en respectant le niveau maximal des bacs et replacer les couvercles avant de mettre en marche les agitateurs. Attention : l'appareil ne peut pas fonctionner sans l'adjonction de sucre.
- Page 6 Maintenance & Nettoyage Fig. 1 ATTENTION : avant d'effectuer des opérations de nettoyage ou de maintenance, veuillez éteindre l'interrupteur général et débrancher la fiche électrique de la machine de la prise de courant en tirant par la fiche et non par le fil électrique (Fig.
- Page 7 ➢ Pour réaliser les opérations de nettoyage du robinet, veuillez suivre les opérations suivant les explications : 1. Oter le cliquet du levier du robinet (3) en tirant dans la direction indiquée (Fig.6). 2. Oter le levier (4) comme indiqué (Fig. 7). Fig.
- Page 8 Conseils Utiles & Sécurité ➢ Ne pas verser de produits chauds dans les bacs. ➢ Dans son fonctionnement normal, l'appareil émet de la chaleur, au cas où la chaleur serait excessive, veuillez vérifier que le condensateur ne soit pas obstrué par la poussière (voir le chapitre Maintenance &...
- Page 9 Circuit Electrique - Schematic Wiring Diagram Compresseur Compressor SC Carte Electronique Electronic board MV Ventilateur M1 Motoréducteur 230/50-110/60 Motoreductor 230/50-110/60 M2 Motoréducteur 24 Volt Motoreductor 24 Volts EV Electrovalve Valve coil Senseur moteur Motor sensor...
- Page 10 Pièces Détachées- Spare Parts List Num. Code Description art.
